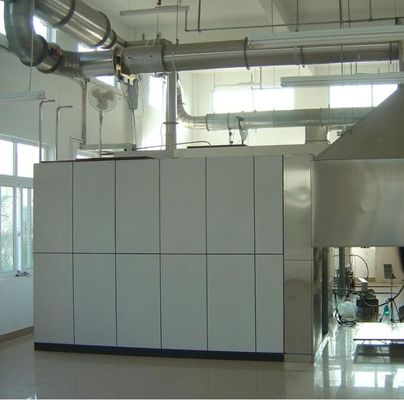

16 CFR1633 اختبار انبعاثات الحرارة في الفراش مع مؤشرين

MOQ:	1 وحدة
السعر:	negotiated
standard packaging:	علبة من الخشب المقاوم
Delivery period:	35 يوم عمل
payment method:	T/T
Supply Capacity:	1 وحدة / شهر

Details Information

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

SKYLINE

إصدار الشهادات

رقم الموديل

SL-CFR

فراش:

جهاز اختبار الحرق

المعيار:

16CFR 1633

Gas analyzer:

Servomex

مقياس تدفق الكتلة:

نطاق 0-450mg/s، دقة ±(0.8%rdg+0.2%F.S.)

تحكم تدفق الغاز المعايرة:

النطاق هو 0-7g/s ، الدقة ± ((0.8%rdg + 0.2%F.S.)

عداد الدوران:

نطاق 0-1.5L/min

إبراز:

اختبار انبعاثات حرارة المفرش,16 CFR1633 اختبار انبعاثات الحرارة,16 CFR1633 معدات اختبار قابلية الاحتراق

16 CFR1633 Heat Emission Tester

16 CFR1633 Flammability Testing Equipment

وصف المنتج

16 CFR1633 اختبار انبعاثات حرارة المفرش

إدخال المنتج

CFR 1633 اختبار انبعاثات الحرارة في الفراش. يجب تعيين مؤشرين للحد من انتشار اللهب على الفراش أو مجموعة الفراش. هذان المؤشران هما:أعلى فراش / فراش يتم تعيينها خلال فترة الاختبار لمدة 30 دقيقة يجب ألا يتجاوز ذروة إطلاق الحرارة 200 كيلوواط (كيلوواط)، ويجب ألا يتجاوز إجمالي حرارة الإفراج 15 ميجا جول (MJ) خلال أول 10 دقائق من الاختبار.

تكوين المعلمات

نظام تحكم تدفق غازات الدخان
مؤشر	البند	المواصفات التقنية
1.1	غطاء الدخان	يتم تثبيتها مباشرة فوق فتح غرفة اختبار الاحتراق ، على ارتفاع 1.8 ~ 2.0 متر فوق الأرض ، حجم القاع هو 2440 * 2440mm ، الارتفاع هو 1000mm ، والمواد هي SS304 ؛
1.2	مزج غازات الدخان	التثبيت والقباءة التي تجمع الدخان على شكل مخروط مباشرة فوقها ، حجمها 900 * 900 * 900mm ، يتم تثبيت صفيحتين من الفولاذ المقاوم للصدأ 900 * 500 في الداخل ،ويتم فتح جانب واحد مع فتحة φ400 للاتصال بالأنابيب، المواد هي SS304
1.3	أنبوب الصرف الصحي	φ هو 400 ملم ، طول 5000 ملم ، يتكون من عدة مقاطع ، متصلة بواسطة السترة وحلقة الختم المقاومة للارتفاع في درجة الحرارة ، يتم تثبيت كلا الطرفين مع جهاز موازنة غازات الدخان ، المادة SS304 ؛
1.4	مروحة العادم	مروحة العادم الطرد المركزي، الخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ، يمكن أن تتحمل غازات الدخان عالية درجة الحرارة لا تقل عن 300 °C، ويتم ضبط حجم الهواء بدون خطوة من قبل محول التردد
1.4	مروحة العادم	نظام إخراج الدخان كاف لجميع الدخان الناتج عن اختبار احتراق الهاتف المحمول، وقدرة إخراج الدخان لا تقل عن 8000 متر3/ساعة.
2قسم القياس الشامل
2.1	قسم القياس الشامل	قسم أنابيب الفولاذ المقاوم للصدأ بطول 2155mm وقطر 400mm ، مصنوع من SS304 ، مجهز بأجهزة استشعار مثل الضغط ودرجة الحرارة ومسار الضوء واختبار العينات.
2.2	جهاز استشعار الضغط	المسبار ذو الاتجاهين، مصنوع من الفولاذ المقاوم للصدأ، مثبت في وسط خط الأنابيب،وتتصل الغرف الأمامية والخلفية بمستشعر فرق الضغط من خلال أنبوب PTFE للكشف عن فرق الضغط في الأنابيب;
		يتم تثبيت جهاز استشعار الضغط التفاضلي على دعامة قسم القياس الشامل لضمان أن قراءة الضغط التفاضلي لها تأخير قصير ولا فقدان ،و وقت استجابة T90 أقل من 3 ثوان
		أجهزة استشعار الضغط، النطاق 0-2000Pa، دقة ±5Pa.
2.3	جهاز استشعار الحرارة	تعتمد أوميغا الأمريكية الحرارة، قطر 0.5mm، عزل مدرع نوع K الحرارة التي تلبي متطلبات IEC؛
2.3	جهاز استشعار الحرارة	نطاق 0-1000 درجة مئوية، دقة 0.1 درجة مئوية
2.4	جهاز قياس المسار البصري	نظام التخفيف البصري هو نوع ضوء ساطع يتم تثبيته على قسم القياس الشامل مع رابط مرن ويتضمن الأجهزة التالية:المصباح هو مصباح ساطع ويستخدم عند درجة حرارة لون (2900±100) K. إمدادات الطاقة هي تيار ثابت ثابت ، ومدى تقلبات التيار في حدود ± 0.5% (بما في ذلك درجة الحرارة والاستقرار على المدى القصير والطويل) ؛ يستخدم نظام العدسة لتكثيف الضوء إلى شعاع مواز بعرض 20 ملم على الأقل.يجب أن يكون الثقب الإصدار الضوئي للخلية الضوئية في النقطة المحورية للعدسة أمامها، وعمرها (د) يجب أن يعتمد على الطول البؤري (ف) للعدسة بحيث يكون d/f أقل من 0.04; كاشف ومستكشف الصور الصورية المستوردة، غرفة الكشف الضوئي لديها استقرار خطي 0.1٪، نطاق القياس 10 بت،استجابة التوزيع الطيفي للديود الضوئي السيليكوني متوافقة مع CIE (منحنى الإضاءة)، ويمكن أن تصل الدالة القياسية V ((γ) إلى دقة ± 5٪ على الأقل. وقت الاستجابة بنسبة 90% لنظام الضعف البصري لا يتجاوز 3 ثواني.
2.5	جهاز جمع عينات الغاز	أنبوب اختبار أخذ العينات عبر ثقب الأنابيب ، المصنوع من SS304 ، لديه تصميم قابل للفصل لتسهيل إزالة الكربيدات المتراكمة في أنبوب أخذ العينات وتقليل وقت تأخير النظام
2الغاز ونظام التحكم به
3.1	المحرق	ويتألف الوقود الخاص لتحرير المراتب من الوقود الرئيسي والجانبي. ويتم تثبيته على عربة متنقلة ومجهزة بأوزان وقاعدات قياسية.ارتفاع رأس T-المحرق قابلة للتعديل والمواد هي SS304;
3.2	جهاز الإشعال	يتم اعتماد طريقة إشعال اللهب المفتوح الطويل ، والإشعال عن بعد ممكن ، آمن ومعدل نجاح الإشعال لا يقل عن 99 ٪ ؛
		يتم تجهيز رؤوس الاحتراق الرئيسية والجانبية بجهاز إشعال طويل للشعلة المفتوحة ، ويتم تجهيز الجهاز بمنبوب إمدادات الغاز بشكل منفصل ،الذي لا يؤثر على تدفق رأس الاحتراق ويمكن تعديله بشكل فردي من خلال صمام إبرة.
		مجهزة بجهاز إشعال الشرارة لإشعال اللهب المفتوح لفترة طويلة ، دون إشعال يدوي ، آمن وتحكم عن بعد.
3.3	تحكم تدفق غاز رأس الاحتراق	يتم تجهيز المحرقات الرئيسية والجانبية على التوالي بمقاييس تدفق الكتلة للسيطرة على تدفق البروبان.
		تبني مقياس تدفق الكتلة الأمريكي Alicat ، الوسيط هو البروبان ، نطاق 0-450mg / s ، الدقة ± ((0.8%rdg + 0.2%F.S.) ، وقت الاستجابة 0.1s ؛
		يتم التحكم في تدفق الغاز بواسطة البرنامج، ويتم التحكم في وقت اللهب تلقائيًا.
3.4	حارقة رمل معايرة	حارقة رمل معايرة
3.4	حارقة رمل معايرة	مجهزة بجهاز إشعال الشعلة المفتوحة الطويلة وجهاز إشعال الشرارة الكهربائية، الإشعال عن بعد ممكن، آمن ومعدل نجاح مرتفع.
3.5	تحكم تدفق الغاز المعايرة	باستخدام مقياس تدفق الكتلة الأمريكي Alicat ، فإن الوسيط هو البروبان ، والمنطقة هي 0-7g / s ، والدقة هي ± ((0.8٪rdg + 0.2٪F.S) ، وقت الاستجابة هو 0.1s ، والحريق المعدل الأقصى هو 300kw ؛
3.5	تحكم تدفق الغاز المعايرة	يتم التحكم في تدفق غاز المعايرة بواسطة البرنامج الذي يمكنه التحكم تلقائيًا في مصدر اللهب المعايرة المتدفق بمخرج 75kw/160kw.
3.6	نظام التحكم	استخدام نظام Omron PLC للتحكم في تدفق الغاز ، مجهز بجهاز قطع الغاز ، آمن وموثوق به.
3.6	نظام التحكم	تكوين منفصل لقبو تحكم الغاز، آمن ومريح للتشغيل والصيانة.
نظام معالجة غازات الدخان
4.1	تصفية غازات الدخان	مجهزة بجهاز تصفية ثلاثي المراحل ، تصفية طويلة الأجل للغبار في غاز الدخان: المرشح الخام من الألياف الزجاجية من الدرجة الأولى ، يصف جسيمات كبيرة من الكربيدات في غاز الدخان ، ويمكن استبدال مادة المرشح بسرعة. مرشح باركر الأمريكي من الدرجة الثانية، عنصر المرشح هو PTFE، الدقة 2μm، ويمكن إزالة عنصر المرشح واستبداله بسرعة. تصفية غشاء PTFE ثلاثية المراحل بدقة 0.5μm ، وقطع الرطوبة بفعالية.
4.2	مصيدة باردة	نوع مضخة الضغط ، مصيدة باردة ، طاقة تبريد 320KJ / h ، دقة التحكم في درجة الحرارة 0.1 ° C ، تغيير ثابت 0.1K ، بدء تلقائي وخالية من الصيانة
4.3	مصيدة البخار	تصريف المياه الباردة التي تنتجها مصيدة البرد تلقائيًا، بدون صيانة.
4.4	عمود التجفيف	تستخدم لتجفيف بخار الماء المتبقي في غاز العينة ، ويمكن تفكيكه بسرعة واستبدالها بوسط التجفيف
4.5	مضخة أخذ العينات	مضخة أخذ العينات الفراغية الألمانية KNF ، بقدرة أخذ العينات من 16L / min ، يمكن أن تؤدي باستمرار إلى ضغط أخذ العينات من 50KPa ، مع ضيق الهواء العالي ، ضوضاء منخفضة وهزة منخفضة
4.6	عداد الدوران	معدل الدوران المستورد بمدى 0-1.5 لتر/دقيقة، والذي يمكنه استقرار تدفق غاز العينة الخارجي وتقليل خطأ القياس الناجم عن تقلبات تدفق الغاز.
3نظام تحليل تركيز الغاز
5.1	محلل الغازات (Servomex)	محلل O2 المستورد ، تحليل تركيز O2 البارامغناطيسي ، نطاق القياس 0-21٪ ، دقة 0.01٪ ، وقت الاستجابة لا يزيد عن 12 ثانية ، تحرك المحلل والضوضاء لا تزيد عن 100ppm في غضون 30 دقيقة. الانحراف الخطي: ≤ 1%F.S. قابلية التكرار: ≤0.5F.S. المطر العائم صفر: ≤1%F.S./7D. وقت البدء: ≤30 دقيقة
5.1	محلل الغازات (Servomex)	محلل CO/CO2 المستورد ، تحليل تركيز CO/CO2 من نوع IR ، نطاق القياس CO: 0-1٪ ، دقة 0.01٪ ، CO2: 0-10٪ ، دقة 0.01٪ ، وفترة الاستجابة لا تتجاوز 12 ثانية.
3نظام جمع البيانات
6.1	وحدة الشراء	باستخدام وحدة استحواذ (أفادنتيك) دقة جمع تركيز الغاز 100 × 10-6 دقة جمع درجة الحرارة هي 0.1 درجة مئوية. دقة جمع فرق الضغط هي 0.1Pa. دقة اكتساب الوقت هي 0.1 ثانية. الإشارات الأخرى هي 0.1٪ من قيمة الإخراج الكاملة.
6.2	جمع البيانات	يقوم النظام بتسجيل وتخزين البيانات التالية كل 3 ثوان على الأقل: فرق الضغط للمسبار ثنائي الاتجاه، Pa؛ درجة حرارة الأنابيب، K؛ تركيز الأوكسجين، % تركيز ثاني أكسيد الكربون، % تركيز ثاني أكسيد الكربون، % معدل تدفق الكتلة للبروبان، mg/s الوقت، s
7برنامج تشغيل قياسي
يتضمن برنامج التشغيل القياسي الوظائف التالية
7.1	مراقبة حالة النظام	قراءة حالة وقيمة الإشارة لكل جهاز استشعار في النظام.
7.2	معايرة أجهزة الاستشعار	معايرة أجهزة الاستشعار لدرجة الحرارة وضغط الرياح ومسار الضوء وتحليل التركيز وما إلى ذلك.
7.3	معايرة النظام	16CFR1633 الإجراءات القياسية لتكييف خطوة النظام
7.4	إجراءات التشغيل القياسية	إجراءات التشغيل القياسية 16CFR1633
7.5	مراجعة التقرير	تقرير اختبار الوصول إلى البيانات الخام وتصديرها
7. المعدات المساعدة الأخرى
7.1	إطار اختبار العينة	مصفوفة بحديد زاوية فولاذي 38 ملم، الحجم 1900990115 ملم
7.2	أدوات تحديد الموقع 1	تستخدم لتأكيد الموقف الرأسي للفرشاة وإطار الاختبار، المواد هي SS304
7.3	أدوات تحديد الموقع 2	تستخدم لتأكيد المسافة بين رأس الاحتراق والفرشاة، مصنوعة من سبيكة الألومنيوم
7.4	جهاز تسجيل الفيديو	فيديو اختبار القبول
7.5	مقياس قوة السحب	تستخدم لتأكيد القوة الممارسة من قبل رأس الاحتراق الرئيسي على سطح الفراش
7.6	حاسوب سطح المكتب	الحاسوب الصناعي AdvanTech وواجهة اكتساب البيانات المتكاملة تحسن استقرار تشغيل النظام.
