IEC 60247 لفقد زيت العزل ومقاومته

مقدمةاختبار فقدان ومقاومة العزل الكهربائي لزيت العزل

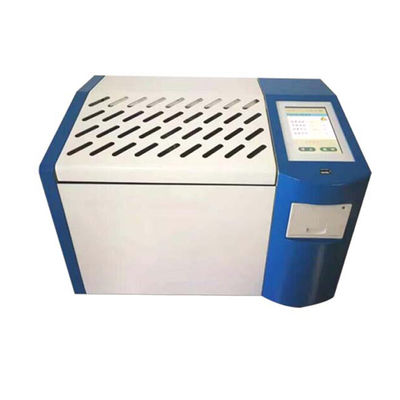

يتوافق جهاز اختبار فقدان عازل الزيت الأوتوماتيكي ومقاومية الحجم مع معيار GB / T5654 ويستخدم لتحديد عامل فقد العزل الكهربائي ومقاومة الحجم للمواد العازلة السائلة عند درجة حرارة الاختبار.
يتم استخدامه لتحديد عامل فقد العزل الكهربائي ومقاومة الحجم للمواد العازلة في شكل سائل عند درجة حرارة الاختبار ، بما في ذلك السوائل العازلة مثل المحولات والكابلات والمعدات الكهربائية الأخرى.يمكن استخدامها على نطاق واسع في
الطاقة الكهربائية والنفط والصناعات الكيماوية وفحص السلع والبحث العلمي والإدارات الأخرى.

صفة مميزة

1 ، باستخدام التسخين بالحث متوسط ​​التردد ، تسخين درجة حرارة الغرفة للتحكم في درجة الحرارة (90 درجة مئوية)
وثابت قياس درجة الحرارة التلقائي 15 دقيقة فقط
2 ، قم بقياس فقدان عازل الزيت ومقاومة الحجم في نفس الوقت أو اختر واحدة
3 ، اعتماد شاشة عرض LCD كبيرة ، ما عليك سوى اتباع القائمة الصينية
موجه ، أدخل الأمر ، يمكن أن تعمل الأداة تلقائيًا
4 ، مع وظيفة الاتصال ، يمكن تكوين الكمبيوتر للمراقبة في الوقت الحقيقي.
المراقبة الديناميكية لقيمة فقد الزيت العازل مع تغيرات درجة حرارة الزيت وتصور على شكل رسم بياني
5 ، العرض التلقائي لنتائج القياس ، وطباعة البيانات وحفظها
6 ، مع الجهد الزائد ، التيار الزائد ، حماية ماس كهربائى ، والجهد العالي
يشير ، لديه أيضا وظيفة التنبيه الفوري

المعايير الفنية

جهد قياس المقاومة الحجمي: DC500V ± 10٪
- مدى مقاومة الحجم: 2.5 × 10 6 2 × 10 13 ميكرومتر
- الدقة: أعلى من ± 10٪
- نطاق قياس المقاومة: 2M ～ 2TΩ
- نطاق قياس التبديد: 0.00001 1
- قرار قيمة الفاقد العازل: 0.00001
- نطاق قياس السعة: 10.0pF 200.0pF
- دقة قيمة السعة: 0.01pF
- سعة الكوب الفارغ: 60 ± 5pF
- دقة قياس قيمة التبديد: ± (1٪ قيمة القراءة + 0.02٪)
- دقة قياس قيمة السعة: ± (1٪ قيمة القراءة + 1pF)
- مصدر طاقة التشغيل: AC220V ± 10٪، 50Hz
- نطاق القياس والتحكم في درجة الحرارة: درجة حرارة الغرفة ~ 119.9 درجة مئوية
- قياس درجة الحرارة والتحكم في استقرارها: ± 0.5
- الرطوبة النسبية: ≤85٪
- جهد قياس التبديد: 1.5 كيلو فولت ، 2.0 كيلو فولت ، 2.5 كيلو فولت (تقليدي)
(2.0kV) (توصيل إيجابي) - درجة الحرارة المحيطة: -5 ～ 50 ℃
- الأبعاد: 480 مم × 400 مم × 420 مم
- الوزن: 25.7 كجم
