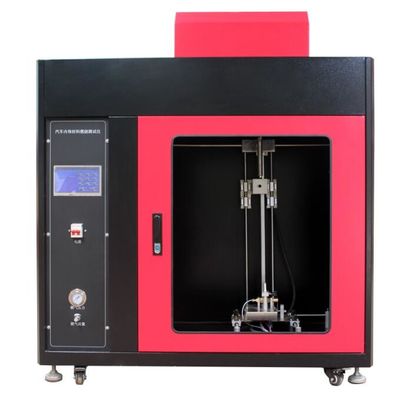

السيارات الداخلية اختبار المواد الاحتراق العمودي

السيارات الداخلية المواد اختبار الاحتراق العمودي

مقدمة المنتج

وفقًا لمعيار GB32086-2015 "المتطلبات الفنية وطرق الاختبار لخصائص الاحتراق العمودي لأنواع معينة من المواد الداخلية للسيارات" ، فإنه يفي تمامًا بالمتطلبات الفنية المحددة في المعيار الوطني GB32086 ، وينطبق على الستائر الخاصة بتصميمات السيارات الداخلية M3 التي تحمل المزيد من 22 راكبا. ستائر حاجبة للشمس وأية مواد تعليق داخلي أخرى ، لا تنطبق على حافلات المدينة ذات الركاب الواقفين.

المعايير الفنية

1. التحكم PLC + شاشة تعمل باللمس.
2. موقد بنسن يشعل تلقائياً ، يمكن ضبط اللهب بشكل تعسفي ؛
3. T1 / T2 / T3 وقت التسجيل 9999S ؛
4. دقة الموقت الوقت الحد الأدنى: 0.1S ؛
5. يمكن تطبيق وقت تطبيق اللهب (التوقيت التلقائي) ؛ نطاق التحكم: 0.1s-999.9s ؛ دقة توقيت 0.1 ثانية ، بعد الوصول إلى وقت الاحتراق المحدد ، يعود بنن الموقد (الموقد) تلقائيًا ؛
6. يواجه الجانب الأمامي لحامل العينة نافذة مراقبة المعدات لتسهيل المراقبة واحتراق العينة ؛
7. الدخان هود : (لوحة المدرفلة على البارد كهرباء رش مربع الخارجي) ؛
8. موقد بنسن (الموقد) يميل تلقائيا 45 درجة ؛
9. ارتفاع اللهب : 10-100mm قابل للتعديل بشكل مستمر.
10. مزود الطاقة : 220VAC-15 ٪ ～ 220VAC + 10 ٪ 500W (نظام أحادي الطور بثلاثة أسلاك)
11. أبعاد مشبك العينة : يبلغ ارتفاع الإطار 560 مم ويتكون من قضيبين متوازيين متباعدين مسافة 150 مم. هناك إبرة ثابتة تحمل العينة على قضيب. قطر الإبرة الثابتة لا يزيد عن 2 مم والطول لا يقل عن 27 ملم. لإصلاح العينة على الإبرة الثابتة ومسافة معينة من الإطار ، يجب تثبيت عمود تحديد موقع قطره 2 مم وارتفاعه لا يقل عن 20 ملم بالقرب من الإبرة الثابتة.
12. لوحة الضغط : يضمن الصوان على شكل حرف U التسطيح العمودي للعينة على حامل العينة. يجب أن تكون لوحة الضغط على شكل حرف U مسطحة وصلبة ، مصنوعة من مادة مناسبة ، وحجم حامل العينة ، وسمكها 1.0 مم ± 0.1 مم. يجب أن تكون لوحة الضغط على شكل حرف U مسطحة وصلبة ، مصنوعة من مادة مناسبة ، وحجم حامل العينة ، وسمكها 1.0 مم ± 0.1 مم.
13. مصباح الغاز : مصباح الغاز أسفل العينة ، في الطائرة التي تمر عبر خط الوسط العمودي للعينة وسطح العينة. يميل مصباح الغاز إلى الأعلى بشكل محوري ، ويشكل زاوية بمقدار 30 درجة مع المستوى الذي توجد به العينة. يتم اختبار الجزء العلوي من مصباح الغاز. الحافة السفلى للعينة 20 مم. عندما يتم وضع مصباح الغاز عموديًا ، يتم إشعال مصباح الغاز ، ويتم ضبط ارتفاع اللهب إلى 40 مم ± 2 مم ، وهي المسافة بين فوهة مصباح الغاز وطرف الشعلة. القطر الداخلي للفوهة الغازية هو 0.18 + 0.03 0
14. الغاز المستخدم في مصابيح الغاز : غاز البروبان الصناعي أو غاز البوتان أو غاز البترول المسال (مقدم من العملاء)
15. الإضاءة : أضواء LED 20W × 2

16.Touch المعلمات الشاشة ذات الصلة

1. الحجم: 7 بوصات حجم العرض الفعال الطول 15.4 سم العرض 8.59 سم
2. القرار: 800 * 480
3. واجهة الاتصالات RS232 ، 3.3V CMOS أو TTL ، ووضع المنفذ التسلسلي
4. سعة التخزين: 1G
5. استخدام عرض برنامج تشغيل الأجهزة FPGA النقي ، "صفر" وقت بدء التشغيل ، الطاقة حتى لتشغيل
6. باستخدام M3 + FPGA architecture ، يكون M3 مسؤولاً عن تحليل التعليمات ، ويركز FPGA على شاشة TFT والسرعة والموثوقية التي تقود البرنامج نفسه
7. تعتمد وحدة التحكم الرئيسية معالجًا منخفض الطاقة ويدخل تلقائيًا في وضع توفير الطاقة
