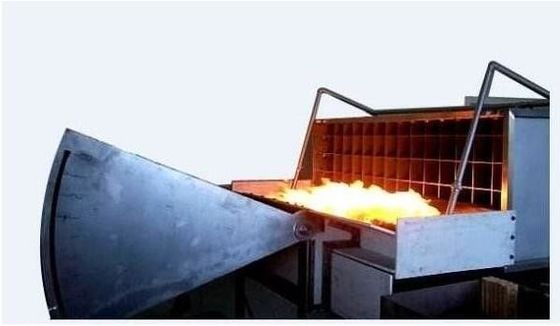

اختبار قابلية مواد البناء للاشتعال الخلايا الشمسية معدات اختبار قابلية الإشتعال تتوافق

معدات اختبار الخلايا الشمسية القابلة للاشتعال تتوافق مع معايير UL 1730 ASTM E108

إدخال المنتج

مبني على تصميم وتطوير UL 1730 ، IEC 61730-2.هو محاكاة الظروف الحقيقية لتقييم السقف والمكونات من أداء مقاومة للحريق من الجهاز، في عينات A1.82m، b 2.4m و c 3.9m لتقييم مستوى A ~ C. يمكن أيضا أن تستخدم في أداء مضاعفة للحريق من المكونات الضوئية المستخدمة في هذا الاختبار.

المعايير

UL 1730: الكشف عن الدخان في الوحدات السكنية الفردية في الغرف متعددة الأسر والفنادق
أجهزة مراقبة: إشارة كهربائية للكشف عن غبار المنزل.
UL 790: طريقة قياسية لاختبار الحريق لمواد تغطية السقف.
ASTM E108-04: طريقة قياسية لاختبار الحريق لمواد تغطية السقف.
NFPA 256: اختبار حريق سطح السطح.
مادة IEC 61730-2 الملحق ب: اختبارات الحريق على الوحدات الكهروضوئية.

خصائص المعدات

أجزاء هيكلية
1مواد تغطية السقف من الخشب المزدوج ، الأبعاد: 1300 (w) X1,000 (d) x120 (h) ، إلى
تركيب عينة الاختبار؛
2لوحة اختبار عدم الاحتراق، التي يتم تثبيتها في نهاية الاختبار، يمكن أن توقف الاختبار
ألواح معصمة
3لوحة تحكم المروحة من الفولاذ المقاوم للصدأ، يمكن ضبط زاوية الاختبار،
الحجم: 1،440 (لتر) × 9،40 (ساعة) ملم
4تستخدم لدعم اختبار دعامة الإطار الرئيسي، الفولاذ المقاوم للتآكل، الأبعاد: 1,020 (ل) x 1,000 (د) x 1,473 (ح) ملم؛
5مجموعة لوحة غير قابلة للاشتعال، مثبتة أمام الإطار لمحاكاة
السقف والشرفة، امتداد اللهب من المحرقة إلى العينة،
الأبعاد: 330 (w) x 2,130 (d) x 584 (h) mm
6معدل تدفق الهواء للوحة الاختبار: 19 ± 8 كم/س (5.5M/sec) ، وتهيئة
جهاز مراقبة المياه
7أنابيب تهوية منفصلة، يمكن استخراجها من خارج هواء المختبر.
8يتم تثبيت مرشح الحلوى في قناة الهواء، ويتم تثبيت غاز مدخل توجيه شفرة؛
9قنوات التهوية مجهزة لوحة ضبط الميل لضبط اتجاه تدفق الهواء
10أنابيب التهوية المرفقة إلى الدليل، يمكن أن تزيد من السرعة لضمان تدفق الهواء إمدادات اختبار من التدخلات الخارجية، لوحات دليل مصنوعة من الفولاذ المقاوم للصدأ،الموقع لا يتغير مع ضغط الرياح;
11مواد القنوات من الفولاذ المقاوم للصدأ، المقاومة للتآكل ومقاومة للحرارة، الحجم: 2130 (w) x 762 (h) x 3000 (l) mm
12المروحة 220 فولت، 50 هرتز، طاقة ثلاثية المراحل، مجهزة بنظام عكس يمكن أن تعدل تلقائيًا سرعة الرياح، الحد الأدنى للتدفق لمدة 300m3 / min؛
13عاكس سرعة متغيرة بشكل لا نهائي، 0-100٪ قابلة للتعديل
14- محارق الغاز (لإنتشار الشعلة والنار المتقطعة) ، 1.12m ، 60.3mm ، تتحرك في جانب الاختبار لديها شق 12.7mm (w) * 0.91m (طول) ؛
15يمكن أن يوفر محرق الغاز 22000Btu / min (387kWh) ، ووفقًا لـ a ، b ، c ثلاثة مستويات احتراق ، صمام تحكم غاز عالي الدقة يسيطر على تدفق الغاز ،
16يتم تثبيت العامل الحراري العلوي 58.7mm ، 888 ± يمكن اختبار 28 oC ؛
17. نظام الإشعال التلقائي، وضمان أمان أداء الاختبار، الكهرباء الإشعال 1.8kVp مراقب تدفق الكتلة هو الحد الأدنى للضغط وفقا للمعايير المختلفة، ومعدلات تدفق الغاز التحكم،الفئة A و B:21،000 ~ 22000 Btu/min (369 ~ 387 kWh) لمدة 10 دقائق ، الفئة C:18،000 ~ 19000 Btu/min (316 ~ 334 كيلوواط ساعة) 4 دقائق.
18نظام التحكم في درجة الحرارة - الفئة A و B: 760 ± 28oC (1400 ± 50oF) - 21000 ~ 22000 Btu / min - الفئة C: 704 ± 28 c (1300 ± 50oF) - 18000 ~ 19000 Btu / min
19. مقاييس ضغط عالية الدقة و صمام تنظيم الضغط يتحكم في ضغط الغاز
1) - كل نقل إلى الغاز في المحرقات تحتاج إلى اتباع أساليب اختبار ومراقبة مختلفة.
2) - الغاز الطبيعي المسال: باستخدام MFM يمكن قياس التدفق بدقة (تحكم صمام التحكم في التدفق) ؛
3) - الغاز المسال: معدل تدفق الهواء باستخدام نظام العاكس: سطح الاختبار عند 19 ± 8 كم/س (5.5M/sec) ؛
20مواد دعم الشبكة المعدنية ، يمكن تدوير المنصات ، بحيث الاحتراق الكامل
المواد

قسم الاختبار

1نظام تحكم الكمبيوتر من الولايات المتحدة برامج تحكم خاصة لتجربة Labview، التكامل 10.2 "شاشة LCD؛
2أنظمة جمع البيانات، لغة البرمجة LabView تستخدم للبرمجة، بطاقات جمع البيانات الولايات المتحدة NI تقدم
3يتكون نظام جمع البيانات من الأجزاء التالية:
وحدة مدخل ثيرموبول 16 بت
2 وحدة مدخل تحويل 16 بت a/d
3 وحدة إدخال البيانات / الخروج
4 وحدة إخراج تحويل 12 بت a/d
5 4 و 8 فتحات خلفية
وحدات المختبر
وحدة شبكة 7Labview/Ethernet
4أنظمة الاختبار العلامة التجارية، محرقات الغاز، والشعلة ابتلعت المواد المحترقة، ويمكن ضبط درجة حرارة محرقة الغاز 880 ± 10oC.

النتائج القياسية

1المعايير العامة لنشر اللهب
1 أي جزء من مواد تغطية السقف (الجزء أو اللوحة) من سطح الاختبار في اللهب أو الجزيئات المتوهجة تنفخ،
2يمكن أن تنزلق من خلال، شق، مواد تغطية السقف المنحنية، مثل سطح السقف مفتوحة،
تصنيف السلامة من الحرائق A: نطاق انتشار اللهب 1.82M
مستوى السلامة من الحرائق B: نطاق انتشار اللهب 2.4M
درجة السلامة من الحرائق C: منطقة انتشار النار هي 3.9M،
يقاس من حافة انتشار اللهب في عينة العينة

2المعايير العامة لحرق السطح
1 أي جزء أو مكون من اللوحة من سطح الاختبار في اللهب ينفخ أو يسقط،
2 يختفي أجزاء من سطح السقف أو جزء من لوحة في هيكل السقف أو مكون في شكل جزيئات مضيئة.
3 مواصلة مع مكونات أو ألواح الاحتراق
