UL94 اختبار الاحتراق الأفقي / الرأسي للمواد البلاستيكية
معلومات عن المنتج

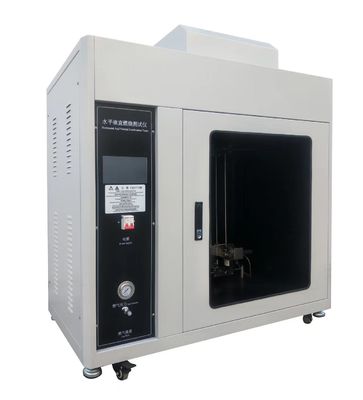

آلة اختبار الاحتراق الأفقي والعمودي
UL 94 غرفة اللهب غرفة اللهب الأفقية، غرفة اللهب الرأسية
لاختبار قابلية مواد البلاستيك المستخدمة في الأجهزة الكهربائية الاستهلاكية. بناء الفولاذ المقاوم للصدأ مع الداخل الأسود والنوافذ المنزلقة الكبيرة لسهولة المشاهدة.يتضمن دعامة عينة قابلة للتعديل بالكامل ومراقبة تدفق الغاز بدقة.
معايير الاختبار
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94:اختبارات قابلية مواد البلاستيك للاشتعال لأجزاء الأجهزة والأجهزة
UL94HB: اختبار الحرق الأفقي
V-0،1,2: اختبار حرق عمودي 20 ملم
94-5VA،B: 500W ((125mm) اختبار الحرق الرأسي
94VTM-0،1,2: اختبار الحرق الرأسي للمواد الرقيقة
94HBF،94HF-1,2: اختبار المواد الرغوة ذات الاحتراق الأفقي
IEC 60695-11-10:اختبار خطر الحريق - الجزء 11-10: نيران الاختبار - طرق اختبار النيران الأفقية والعمودية 50 واط
IEC 60695-11-20: اختبار خطر الحريق - الجزء 11-20: نيران الاختبار - طرق اختبار 500 واط
IEC 60695-11-4:اختبار خطر الحريق - الجزء 11-4: نيران الاختبار - نيران 50 واط - أداة و طريقة اختبار التكوين
معيار IEC 60695-11-3:اختبار خطر الحريق - الجزء 11-3: نيران الاختبار - نيران 500 واط - أداة و طريقة اختبار التكوين
المعلمات التقنية
| الأنواع |
500 واط ((فئة 5 واط)) |
50W ((HB/فئة V) |
| شعلة الاختبار |
500 واط ((اختبار الحرق لتصنيف V-0,V-1,V-2) |
50W ((اختبار الحرق لتصنيف V-0,V-1,V-2) |
| أنبوب الحارق |
القطر الداخلي: Φ 9.5mm±0.3mm |
القطر الداخلي: Φ 9.5mm±0.3mm |
| زاوية الحرق |
0°، 20°، 45° |
0°، 20°، 45° |
| الحرارة |
النوع K (Ni/Cr - Ni/Al) |
النوع K (Ni/Cr - Ni/Al) |
| حجم المزدوج الحراري |
0.5 ملم |
0.5 ملم |
| كتلة النحاس القياسية |
9mm±0.01mm،
الوزن:10g±0.05g قبل الحفر. |
5.5mm±0.01mm،
الوزن:76g±0.01g قبل الحفر. |
| وقت ارتفاع درجة الحرارة |
من 100 درجة مئوية ± 5 درجات مئوية إلى 700 درجة مئوية ± 3 درجات مئوية؛ 54 ثانية ± 2 ثانية (مُعدّة مسبقاً) |
من 100°C±5°C إلى 700°C±3°C؛
44s±2s (تعيين مسبق) |
| تدفق الغاز |
965±32 مل/دقيقة |
105±10 مل/دقيقة |
| إمدادات الغاز |
الميثان، نسبة نقاء 98٪ على الأقل |
الميثان، نسبة نقاء 98٪ على الأقل |
| عمود الماء |
125m±5mm |
‹10ملم |
| وقت الاختبار |
54±2s |
44±2s |
| مؤشر ارتفاع اللهب |
40±1 ملم |
20±1 ملم |
| حجم الغرفة |
> 0.5m3، الداخل الأسود |
> 0.5m3، الداخل الأسود |
| تتوافق مع المعيار |
UL94، IEC60695-11-3، IEC60695-11-20 |
UL94، IEC60695-11-4، IEC60695-11-10
|
التطبيقات
- اختبار قابلية مواد البلاستيك المستخدمة في الأجهزة الكهربائية الاستهلاكية
- مراقبة الجودة واختبار الشهادات لمصنعي المكونات البلاستيكية
- مختبرات البحث والتطوير التي تقوم بتقييم صيغ مواد بلاستيكية جديدة
- مرافق الاختبار والهيئات المعتمدة من طرف ثالث
- تصنيف المواد حسب UL94 HB، V-0، V-1، V-2، 5VA، 5VB، VTM، HBF، HF-1، HF-2
- اختبار الامتثال للمنتجات التي تتطلب شهادة IEC 60695
- اختبارات الحرق الرأسي للمواد الرقيقة (VTM- 0، VTM-1، VTM-2)
- اختبارات الحرق الأفقي للمواد الرغوة (HBF، HF-1، HF-2)
الأسئلة الشائعة
السؤال 1: ما هو استخدام هذه المعدات؟
A1: يقيّم هذا الجهاز قابلية مواد البلاستيك المستخدمة في الأجهزة الكهربائية للاشتعال، وتصنيفها وفقًا لتصنيفات UL94 مثل HB، V-0، V-1، V-2، 5VA،و 5VB لمساعدة المصنعين على تلبية متطلبات سلامة المنتج.
س2: ما هي المعايير التي تتماشى معها؟
ج2: المعدات تتوافق مع UL 94-2006 ، IEC 60695-11-3 ، IEC 60695-11-4 ، IEC 60695-11-10 ، IEC 60695-11-20 ، تغطي كل من طرق اختبار اللهب 50W و 500W.
س3: ما هي المواد التي يمكن اختبارها؟
A3: المواد البلاستيكية المستخدمة في أجزاء الأجهزة والأجهزة، بما في ذلك المواد البلاستيكية الصلبة، والمواد الرقيقة (VTM) ، والمواد الرغوة (HBF/HF-1/HF-2).
س4: ما هو الفرق بين اختبار 50 و 500 واط؟
ج4: يتم استخدام تكوين 50 واط في اختبارات تصنيف HB و V (V-0 ، V-1 ، V-2) ، في حين يتم استخدام تكوين 500 واط في اختبارات تصنيف 5 فولت (5VA ، 5VB) التي تتطلب طاقة اللهب أعلى.
السؤال 5: ما الغاز الذي تحتاجه هذه المعدات؟
ج5: يتطلب الجهاز الاختبار غاز الميثان بنزاهة لا تقل عن 98 ٪. معدلات تدفق الغاز هي 965 ± 32 مل / دقيقة للاختبارات 500 واط و 105 ± 10 مل / دقيقة للاختبارات 50 واط.
السؤال 6: هل تعكس نتائج الاختبار مخاطر الحريق في العالم الحقيقي؟
ج6: لا. يقيس الاختبار أداء قابلية الاحتراق النسبية في ظل ظروف مختبرية خاضعة للرقابة ولا يمثل مخاطر حريق حقيقية قد تحدث في سيناريوهات الحياة الحقيقية.
السؤال 7: ما هي أبعاد الغرفة وبناءها؟
A7: تم تصميم الغرفة من الفولاذ المقاوم للصدأ مع الداخل الأسود وحجم أكبر من 0.5m3.
السؤال 8: هل يمكن تعديل العداد؟
ج8: نعم، يمكن ضبط العداد الرقمي من 0 إلى 999.9 ثانية بدقة ± 0.1 ثانية، مما يسمح بالمرونة لإجراءات الاختبار المختلفة.
اختبار الاحتراق ASTM D635.pdf
ما هو UL94 اختبار الاحتراق الأفقي والعمودي؟
UL94 اختبار الاحتراق الأفقي والعمودي هواختبارالجهازوالذي يستخدم لالسلوك الـ المعيار الاختبار لـ ضمان الـ أداء قابلية للاشتعال من البلاستيك المواد الذيتستخدملـ أجزاء في الأجهزة و الأجهزة.هذاهو أنالملاحظة ذلك الـ الاختبار لاتظهر المخاطر الحقيقيةواجهتبواسطةالـ العينة في الحياة الحقيقية النار الحوادث.
