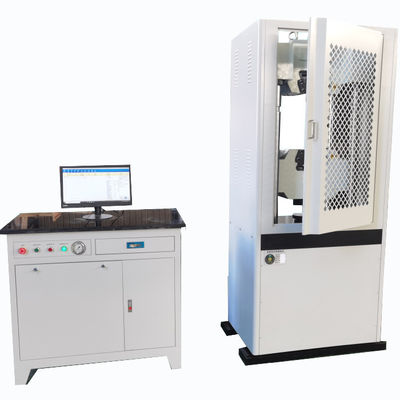

1000KN الهيدروليكية آلة اختبار الشد العالمي

وصف

هذا المنتج هو معدات اختبار عالية الجودة مثالية لمؤسسات البحث العلمي والجامعات والكليات والمعادن وتصنيع الآلات وسفن الغلايات والمؤسسات والمؤسسات الفضائية.سلسلة النماذج تستخدم التحميل الهيدروليكي ، سهل التشغيل ، أداء مستقر ، آمن وموثوق.تتوافق عملية الاختبار ومعالجة البيانات مع GB / T228.1-2010 "طرق اختبار شد درجة حرارة الغرفة للمواد المعدنية" ، ويمكن استخدامها للتجارب وفقًا لـ GB و ASTM و DIN و ISO و JIS و BS وغيرها من المعايير .

هيكل العملية الميكانيكية

1. يعتمد الإطار الرئيسي لآلة الاختبار على هيكل الأسطوانة السفلي ، وتقع مساحة الشد فوق الإطار الرئيسي ، ويقع الضغط والانحناء والقص ومساحة الاختبار الأخرى أسفل الإطار الرئيسي بين الشعاع الأوسط والطاولة ، من خلال حركة الشعاع الأوسط لضبط مساحة الاختبار ، والجدول والأسطوانة باستخدام الاتصال الثابت ، ومكبس توازن الضغط المتوسط ​​، والمكبس دائمًا في وسط الأسطوانة ، وتقليل الاحتكاك بين الأسطوانة والمكبس ، بحيث تكون الدقة التجريبية أعلى ، قيمة القوة أكثر دقة.التغلب على العملية التقليدية للتلامس الكروي بين المنضدة والمكبس ، من الناحية النظرية.وبالتالي ضمان استقرار الخواص الميكانيكية للمنتج.

2. الأجزاء الهيكلية للآلة الرئيسية مصنوعة من أجزاء فولاذية مصبوبة بعد المعالجة الحرارية والتشغيل الآلي الدقيق ، والأعمدة وأجزاء النقل مصنوعة من سبائك الفولاذ الإنشائي عالية الأداء ، والتي يتم فحصها بدقة وتجميعها بدقة ، بحيث يمكن للآلة بأكملها ليست قوية فقط في الصلابة الكلية ولكنها جيدة أيضًا في الاستقرار.يتم غلق أسطوانات الزيت الرئيسية والإضافية بغشاء زيت بدون فجوات ، ولا يوجد تسرب للزيت ، ويتم استخدام أسطوانة الزيت المركبة المركزية في الفكين للتثبيت المباشر بالدفع ، والذي يتغلب على أوجه القصور في الانزلاق السهل والتشوه السهل لمجموعة كتلة تثبيت بطانة البليت الهيكل ، والتحميل والتفريغ مريح للغاية ودائم.

نظام التحكم والقياس

1.تستخدم الآلة نظام تحكم رقمي كامل الحلقة المغلقة للتحكم والقياس ، ومن خلال الكمبيوتر لعملية الاختبار والعرض الديناميكي لمنحنى الاختبار ، ومعالجة البيانات ، بعد أن يمكن توسيع الاختبار من خلال وحدة معالجة الرسومات لإعادة البيانات. - التحليل والتحرير ، لتلبية شروط العديد من الدول بشأن اختبار الشد المعدني لمختلف الاختبارات القياسية ، ولكن أيضًا وفقًا لمعايير الصناعة لتحقيق الشد والضغط والانحناء والقص وأنواع أخرى من المواد أو المنتجات المختلفة ، الضغط ، الانحناء ، القص وأنواع أخرى من الاختبارات ، نظام التحكم مع التحكم في القوة ، التحكم في التشوه ، التحكم في الإزاحة ثلاثة أوضاع تحكم ، في عملية الاختبار ، يمكن تبديل أوضاع التحكم الثلاثة بسلاسة وفقًا للبرنامج المحدد.

2.يمكن للبرنامج الحصول تلقائيًا على ReH (مقاومة الخضوع العليا) ، ReL (قوة الخضوع المنخفضة) ، Rp0.2 (قوة التمديد غير المتناسبة المحددة) ، Rt0.5 (قوة التمديد الإجمالية المحددة) ، Rm (قوة الشد) ، E (معامل المرونة) وأكثر من 20 من بيانات الاختبار المطلوبة.يمكنه أيضًا تحقيق تحميل قوة متساوٍ ، وتشوه معدل متساوٍ ، وإزاحة ذات معدل متساوٍ ومتطلبات اختبار أخرى ؛

3- وظيفة تحليل بيانات دقيقة ومثالية ، باستخدام التفاعل بين الإنسان والحاسوب لتحليل الاختبار وحسابه

يمكن أيضًا إدخال مؤشر الأداء الميكانيكي للمادة يدويًا في عملية التحليل لتحسين دقة التحليل ؛

4- تتم إدارة بيانات الاختبار بواسطة قاعدة البيانات ، ويتم حفظ جميع بيانات الاختبار والمنحنيات تلقائيًا.

5.تحقيق تحكم خاص في الحلقة المغلقة للإزاحة والتشوه والقوة والسرعة ، وأثناء الاختبار ، يمكن أن يكون مرنًا

تغيير سرعة الاختبار ومنحنى الاختبار لجعل برنامج الاختبار أكثر مرونة وسرعة ؛

6.حماية متعددة الطبقات: مع وظيفة الحماية ثنائية المستوى للبرامج والأجهزة ، يمكن تحقيق الحمل الزائد لآلة الاختبار

التيار الزائد ، والجهد الزائد ، والجهد المنخفض ، والسرعة الزائدة ، والحد وطرق حماية السلامة الأخرى ؛

7.برنامج الاختبار المحجوز لعدد من واجهة البرنامج المفتوحة ، يمكن للمستخدم كتابة طرق الاختبار الخاصة المخصصة الخاصة به ، والتنفيذ الافتراضي لمعايير GB و ISO ومعايير الاختبار الأخرى ؛محجوز لمنفذ شبكة نقل واجهة البيانات المفتوحة ، ويسهل على المستخدم تحميل بيانات الشبكة لاحقًا ، بالإضافة إلى ترقيات البرامج.

المقياس التقني
