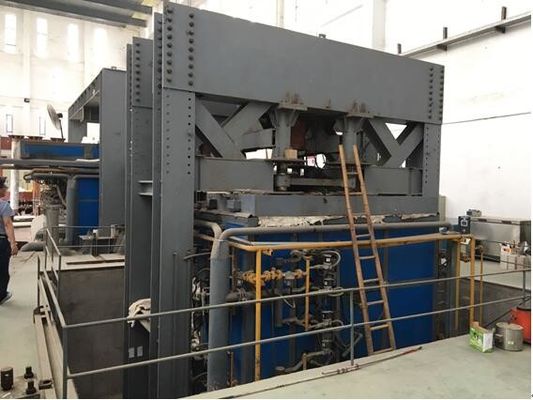

معيار ISO834-1 اختبار قابلية احتراق مواد البناء معدات اختبار الاحتراق الأفقي متعدد الوظائف

ISO834-1 معدات اختبار الاحتراق الأفقي متعدد الوظائف ، فرن اختبار الاحتراق

التطبيق

مناسبة لأجزاء تحمل أو غير تحمل مثل الجدران والحزم والأعمدة والصفائح والسقوف والأسطح. يمكن استخدام هياكل أو معدات أو هياكل أخرى كمرجع.

الامتثال للمعايير

"طريقة اختبار الحريق لمكونات المباني الجزء 1: المتطلبات العامة"، ISO834-1: 1999 "اختبار الحريق لمكونات المباني الجزء 1: المتطلبات العامة

المعلمات التقنية

فرن الاختبار الحارق: إنه فرن اختبار أفقي بحجم 6M (الطول) x 6M (العرض) x 3M (الارتفاع) (يمكن تخصيصه) ،والداخل مصنوع من مواد عازلة عالية درجة الحرارة.

جهاز التحميل: تحميل ميكانيكي لنقل رافعة الجسر داخل المبنى. القدرة على محاكاة التحميل الموحد أو التحميل المركزي أو التحميل المحوري أو التحميل الغريب.

إطار الدعم: متصل بمقعد الوتد على الإطار بواسطة أربعة أدوات.

المزدوج الحراري: يتم توزيع المزدوج الحراري في الفرن ، المزدوج الحراري العكسي ، المزدوج الحراري المتحرك ، المزدوج الحراري الداخلي ، المزدوج الحراري في درجة الحرارة المحيطة في مناطق مختلفة.

مسبار قياس الضغط داخل الفرن: مسبار قياس على شكل حرف T بدقة قياس ± 2Pa

مسبار قياس فجوة قطعة الاختبار: قطر ±0.1mm قطر 6mm قطر ±0.2mm قطر 25mm

نظام الاحتراق: نظام توزيع الغاز (في نطاق 10 أمتار) ، فوهة إطفاء (لا تقل عن 20) وصمام تنظيم

مصدر غاز الاحتراق: الغاز الطبيعي (المملوك للمستخدم)

معدل تدفق الغاز: 0 ~ 100L / min دقة القياس 2.5

تدفق الهواء: 0~50m3/min دقة القياس ≤±0.5m3/min

سعة خزان الغاز: ≥50kg×6

نظام التحكم في درجة حرارة الفرن: 10 نقاط نقطة أخذ العينات القصوى

نظام التهوية ومكبس التحكم، الخ

قياس حرارة الإشعاع لسطح الجزء الخلفي من القطعة المختبرة: 0 ~ 10W / cm2

يتم توصيل تحكم درجة حرارة الفرن والضغط بنظام التحكم عبر RS485 في الكمبيوتر.يتم تحويل الجهد الخارجي المتردد من أجهزة استشعار اختبار الاحتراق مثل العاملات الحرارية وأجهزة استشعار الضغط إلى شكل رقمي ويمكن بعد ذلك تمريره إلى نظام الكمبيوتر للعرض والتخزين.
