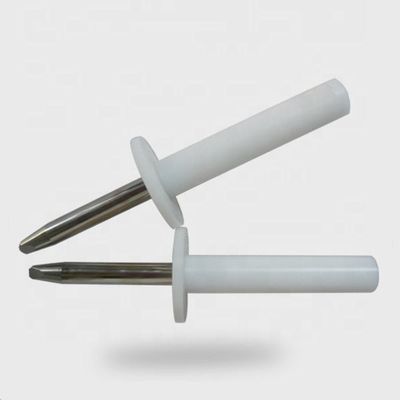

مسبار الاصبع الاختبار النيلون الفولاذ المقاوم للصدأ 11 من IEC 61032
| MOQ: | 1 |
| السعر: | negotiable |
| standard packaging: | عبوات التصدير |
| Delivery period: | 7 أيام عمل |
| payment method: | T / T ، L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
مسبار إصبع الاختبار 11,إيك 61032 مسبار إصبع الاختبار
,iec 61032 test finger probe
وصف المنتج
إصبع الاختبار الصلب هو مسبار اختبار دقيق تم تصنيعه وفقًا للشكل 7 (الشكل 7) من معيار IEC 61032 (مسبار الاختبار 11) ويستخدم لمحاكاة إصبع الإنسان.كما أنها تستخدم من قبل معايير IEC 60335، IRAM 4220-1 وفي معظم القواعد المتعلقة بالتحقق من إمكانية الوصول إلى الأجزاء الحية. تم تصنيع إصبع الاختبار الصلب على الفولاذ المقاوم للصدأ ومقبض البولياميد.
الطلب
1. الجزء المشترك من الاختبار القياسي لا يمكن أن يلمس الأجزاء الحية أو بالقرب من الأجزاء الخطرة ، ولا يمكن أن تدخل لوحة تحفيز من 50 إلى 20 مم.
2في اختبار منع الصدمات الكهربائية، هناك حاجة إلى أسلاك وأجهزة الطاقة وأجهزة الإضاءة.
3يجب أن تسمح كلا المفاصل بالحركة في نفس المستوى وفي نفس الاتجاه من خلال زاوية 90 درجة مع تساوي 0 درجة إلى + 10 درجة
المعلمات التقنية
|
طول الإصبع العقدي |
80ملم |
|
قطر الإصبع العقدي |
12ملم |
|
قطر لوحة السد |
50ملم |
|
سمك لوح السد |
5 ملم |
|
المواد |
الديلرين والفولاذ المقاوم للصدأ |
الملاحظة 1:استخدام محلول الدبوس والخروط هو واحد فقط من الطرق الممكنة للحد من زاوية الانحناء إلى 90 درجة. لهذا السبب،الأبعاد والتسامحات لهذه التفاصيل غير مذكورة في الرسميجب أن يضمن التصميم الفعلي زاوية ثني 90 درجة مع تساوي 0 درجة إلى + 10 درجة.
الملاحظة 2: الأبعاد في القفازات هي معلومات فقط.
ملاحظة 3: تم أخذ إصبع الاختبار من IEC 60950-1، الشكل 2A. يعتمد إصبع الاختبار على IEC 6103216) ، الشكل 2، مسبار الاختبار B. في بعض الحالات، تكون التسامحات مختلفة.
