جهاز اختبار SAE J2302 للفعالية الحرارية لعزل الأكمام

SAE J2302 جهاز اختبار الفعالية الحرارية لعزل الغلاف

إدخال المنتج

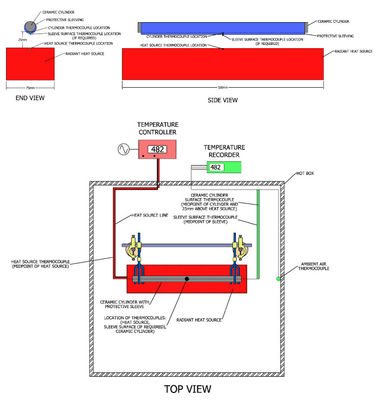

يجب أن يسمح هذا الاختبار بالقياس من مقاومة تدفق الحرارة الإشعاعية للمواد العازلة في الغلاف أو الأنابيب أو الشريط.يتم تحديد فعالية الغطاء عن طريق قياس فرق درجة حرارة أسطوانة السيراميكية سوداء ومع ودون غطاء وقائي.

التكوين

الصندوق الساخن (المرفق 2)

الأبعاد الداخلية 500 × 500 × 500 ملم.

هيكل الملف الألومنيوم مع لوحة معزولة (الصلب المقاوم للصدأ + العزل + الصلب المقاوم للصدأ) ، في الجزء السفلي والجانبي.

يجب توفير نظام فتح وإغلاق على الوجه العلوي.

يجب توفير باب مع فتحة على الوجه الأمامي.

يجب أيضا أن توفر القدمين، مع خيارين: القدمين من 2-10 سم لوضعها على الطاولة أو القدمين من 50-80 سم لوضعها على الأرض

مصدر الحرارة الشعاعية (المرفق 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

المزدوج الحراري K (المرفق 4)

مسبار الحرارة من النوع K مع زوج ظاهري - SV2000

تم تعويض إنهاء رابط الذكور

جهاز التحكم / جهاز التسجيل أو نظام الأتمتة

يجب أن يسمح المنظم بتحكم درجة الحرارة على سطح مصدر الحرارة.

يجب إجراء التنظيم عبر الحرارة بدون اتصال (مثل Keyence FT-H50K - المرفق 4).

يجب على جهاز التسجيل أو نظام الأتمتة تخزين جميع قياسات درجة الحرارة (المصادر والشوائب الحرارية من النوع K).

يجب أن تكون هذه البيانات قابلة للحصول عليها بسهولة من أي جهاز كمبيوتر متصل بالشبكة. يمكن معالجة استخراج البيانات عبر Excel.

يجب أن يسمح جهاز التسجيل أو نظام الأتمتة بتحديد:

أي عقدة حرارية تتحكم في مصدر الحرارة وتردد التسجيل (مثال: تسجيل درجة الحرارة كل 1 أو 5 ثوان).

سجل وقت البدء والنهاية (إذا أمكن)

إضافة تعليقات (إذا أمكن)

حدد اسمًا للشرائح الحرارية المتصلة (إذا أمكن)

قادرة على تسجيل ما يصل إلى 12 زوج حراري من النوع K مع عدادات MMK للواصلات المصغرة (المرفق 4)

دعم الاسطوانة

يجب أن تكون قادرة على الاحتفاظ بالأسطوانة بقوة في أطرافها بالتوازي مع هذا الشعاع وفقًا لقطرات مختلفة.

يجب أن يكون تفكيك الأسطوانة سهلاً للمضي قدماً في استبدالها (التجربة مع أو بدون حماية).

يجب أن تكون المسافة بين الوجه المتوهج والسطح المتوهج قابلة للتعديل بسهولة من 5 إلى 100 مم.

يجب أن يكون نظام تحديد المواقع قادرًا على التكيف مع استخدام دعامات أخرى غير الأسطوانات. على سبيل المثال: الألواح، أجزاء العملاء،...

يجب أن يكون من الممكن تكييف نظام تحديد المواقع هذا لاستخدام دعامات أخرى غير الأسطوانات. على سبيل المثال لوحة، أجزاء العملاء، الخ.
