مختبر اختبار القابلية للاشتعال معدات ، UL1685 غرفة اختبار صينية الرأسي للكابلات
الوضعية
تطبيق للتحقق من اختبار حريق العمودي لتحديد قيم انتشار لهب الكابل وإطلاق الدخان عندما تخضع الكابلات لمصدر اشتعال المشتعلة. (لا يوجد شيء للغرض من الكابلات ، مثل الطاقة الكهربائية والاتصالات السلكية واللاسلكية وغيرها)
المكونات الرئيسية بما في ذلك
ا. نظام مراقبة مصدر الاشتعال
برج البرج ونظام التحكم في عوادم الدخان
c. نظام التحكم بالضغط والتحكم في التدفق
d. نفق الصوت ونظام قياس درجة الحرارة
e.Flame نظام قياس الارتفاع
المعايير الفنية

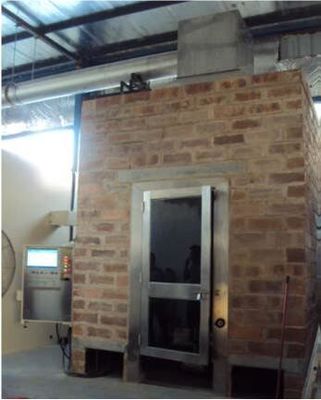

1. مختبر: الجدار يعتمد الطوب الحراري عالية الحرارة ، يتم التعامل مع السطح الداخلي بالأسود ، وبعد الحائط W2438 x D2438 x H3353mm ؛ دهن
2. باب المختبر: W0.9 x H2m إطار من الفولاذ المقاوم للصدأ ، باب زجاج مقسى.
3. برج تجميع الدخان: زاوية ميل 40 درجة ، المكعب 914mm. طول مرشح هو 610mm.
4. نافذة المراقبة: طول الجانب هو 457mm ، والمسافة من الأسفل إلى الأرض 1295mm ، والحق في الجدار هو 1143mm.
5. مدخل الهواء: 559 × 343 مم ، 914 × 305 مم ، 2438 × 343 مم ؛
6. ماسورة العادم: L9000 * dia 406mm ، مثبتة في البرج على الجانب الأيمن من مستوى تجميع المكعبات ؛
7. حرق الابواب: ارتفاع 2400mm ، L305 * W25 * D25. المسافة 299 مم بين مربعين.
8. a: هناك 242 ثقب l341mm * d30mm؛
9. تدفق الغاز: 13.2L / mim ، الضغط ودرجة الحرارة القياسية ، والتحكم في التدفق الجماعي.
10. تدفق الهواء: 76.8L / mim ، الضغط ودرجة الحرارة القياسية ، والتحكم في التدفق الجماعي.
11. الكشف عن التدفق: يتم استخدام مقياس تدفق الضغط التفاضلي لقياس معدل تدفق ماسورة العادم ، مما يوفر الأساس للتحكم في سرعة المروحة.
12. النفاذية: تكتشف خلية السليكون كثافة دخان العينة عند حرق العينة.
13. ارتفاع اللهب: ضوء الأشعة تحت الحمراء في الوقت الحقيقي يدل على ارتفاع اللهب الحالي ؛
14. برامج خاصة: يمكن رسم تدفق خط أنابيب في الوقت الحقيقي ، كثافة الدخان ، ارتفاع اللهب وغيرها من البيانات لرسم المنحنى ، وتوليد التقارير ، يمكن الحفاظ عليها للتفتيش أو الطباعة.
15. نظام التحكم: الكمبيوتر + برنامج التحكم ، مقياس الجريان الشامل ، إلخ.
المعايير
وفقًا للبند 9.6 و 9.7 من UL1685-2007 ، UL2556-2007
