مختبر مواد البناء اختبار قابلية للاشتعال ، UL1685 غرفة اختبار الصحن الرأسي للكابلات

معدات اختبار قابلية الإشتعال في المختبر ، غرفة اختبار الصحن الرأسي للأسلاك UL1685

التطبيق

المكونات الرئيسية بما في ذلك

نظام التحكم في مصدر الإشعال

ب.برج التجميع ونظام التحكم في غازات العادم

c.نظام تحكم ضغط الغازات وتدفقها

د.نظام لقياس إمكانية انتقال الدخان ودرجة الحرارة

e.نظام قياس ارتفاع اللهب

المعلمات التقنية

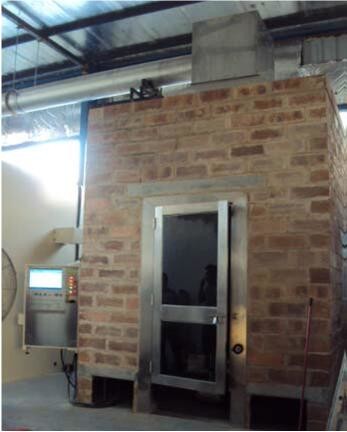

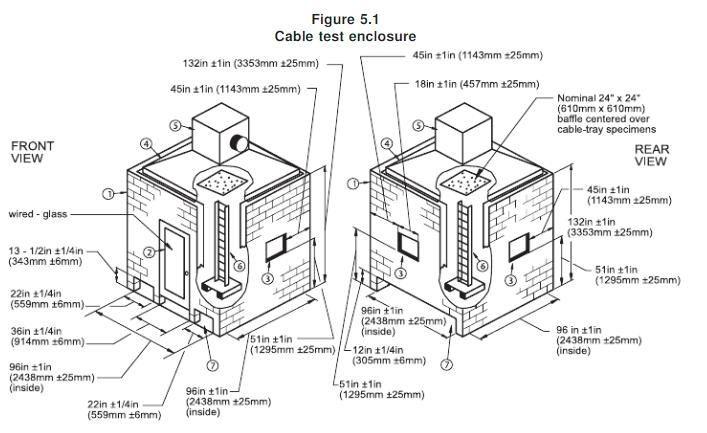

1المختبر: يستخدم الجدار الطوب المقاوم للحرارة العالية، ويتم معالجة السطح الداخلي باللون الأسود وأبعاد الجدار هي W2438 x D2438 x H3353mm؛ طلاء

2باب المختبر: W0.9 × H2m إطار الفولاذ المقاوم للصدأ، باب زجاجي مكثف

3. برج جمع الدخان: زاوية ميل 40 درجة، مكعب هو 914mm؛ طول المرشح هو 610mm؛

4نافذة المراقبة: طول الجانب هو 457 ملم، والمسافة من الأسفل إلى الأرض هي 1295 ملم، والحق إلى الحائط هو 1143 ملم.

5مدخل الهواء: 559 × 343mm، 914 × 305mm، 2438 × 343mm؛

6أنبوب العادم: L9000 * قطر 406mm، مثبتة في البرج على الجانب الأيمن من مستوى جمع مكعب؛

7سلم الحرق: ارتفاع 2400mm، L305 * W25 * D25. المسافة 299mm بين مربعين؛

8الجواب: هناك 242 فتحة L341mm * D30mm ؛

9تدفق الغاز: 13.2L / min، الضغط القياسي ودرجة الحرارة، التحكم في تدفق الكتلة

10تدفق الهواء: 76.8 لتر/دقيقة، ضغط ودرجة حرارة قياسية، تحكم تدفق الكتلة

11اكتشاف التدفق: يتم استخدام مقياس تدفق الضغط التفاضلي لقياس معدل تدفق أنبوب العادم ، مما يوفر الأساس لتحكم سرعة المروحة.

12التنقل: الكلية الضوئية السيليكونية تكتشف كثافة دخان العينة عند حرق العينة.

13ارتفاع اللهب: الضوء المرئي بالأشعة تحت الحمراء في الوقت الحقيقي يظهر ارتفاع اللهب الحالي.

14البرمجيات الخاصة: يمكن رسم تدفق خط الأنابيب في الوقت الحقيقي، وكثافة الدخان، وارتفاع اللهب وغيرها من البيانات لرسم المنحنى، وتوليد التقارير، ويمكن الحفاظ عليها للتفتيش أو الطباعة؛

15نظام التحكم: كمبيوتر + برنامج التحكم، مقياس تدفق الكتلة، الخ

المعايير

وفقًا للمادة 9.6 و 9.7 من UL1685-2007 ، UL2556-2007
