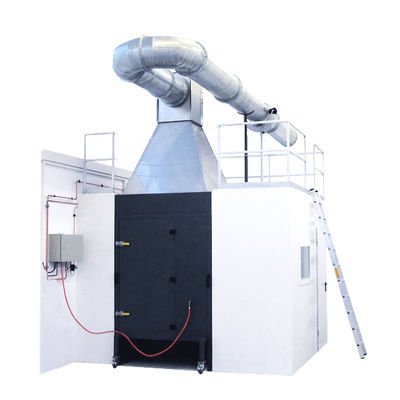

EN13823 معدات اختبار قابلية الاشتعال للعنصر الواحد المحترق (SBI)
وصف الجهاز
وهي مناسبة لاختبار مقاومة مواد / منتجات البناء للحريق في عنصر احتراق واحد (SBI). اختبارات رد الفعل على الحريق لمنتجات البناء - منتجات البناء باستثناء الأرضيات المعرضة لهجوم حراري بواسطة عنصر احتراق واحد.
الميزات:
1. الجزء الأساسي من الجهاز هو مكونات مستوردة: مثل معدات تحليل ثاني أكسيد الكربون والأكسجين.
2. نمط واجهة التشغيل والأداء يعادل FTT في المملكة المتحدة، وبعض الأداء أفضل.
3. سهولة الصيانة، سريعة، استبدال الأجزاء المتأخرة من FTT بحد أدنى أقل من 50٪ إلى 70٪، لن تكون هناك مشاكل صيانة.
4. مع خزانة تحكم متكاملة مستوردة.
المواصفات
1. التكوين: تشمل معدات الاختبار هذه مختبر الاحتراق، وغرفة التحكم، وعربتين صغيرتين، وأنبوب عادم، وإطار تثبيت، ونظام تجميع غاز المداخن، وجهاز نظام قياس متكامل، وجهاز جمع وتحليل البيانات، وجهاز تحكم في إمداد الغاز.
2. غرفة الاحتراق: طويلة (3.0 ± 0.2) م × عرض (3.0 ± 0.2) م × ارتفاع (2.4 ± 0.1) يجب أن تكون مصنوعةمن Bالطوب.
3. مع الطوب ولوح سيليكات الكالسيوم A1 لوحة تتكون من غرفة احتراق قياسية، يجب تركيب فرن الاختبار محليًا؛
4. في الجزء العلوي من الغرفة يوجد غطاء تجميع وأنبوب دخان يربط أنابيب أخذ العينات. يتم تفريغ حرارة الاحتراق ومنتجات الاحتراق للعينة من أنبوب العادم أثناء الاختبار.
5. غرفة الاحتراق على جدار إعداد فتحة، سهلة الدخول إلى العربة الصغيرة، تحت مساحة خروج الهواء الطبيعي للعربة؛ لوحة الاختبار العمودية على جانبي السطح الأمامي للجانبين تم فتح نافذة مراقبة.
6. مصدر الاشتعال، يوضع في العربة على الزاوية العمودية لموقد صندوق الرمل البروبان بقوة 31 كيلو واط (طول الجانب 250 مم ارتفاع 80 مم).
7. موضع العربة هو وضع فتحة العربة على ظهر العربة لإغلاق الفتحات في جدار غرفة الاحتراق. لتوزيع تدفق الهواء بالتساوي على طول أرضية غرفة الاحتراق، يتم ترتيب لوحة مثقبة (مثقبة) عند مدخل الهواء في أسفل العربة قطر 8 مم، مساحة مفتوحة تمثل 60٪ من المساحة الإجمالية).
8. مع مثبت حوكمة قابل للتعديل، تحميل وتفريغ العينات مريح للغاية.
9. موقد صندوق الرمل: واحد على أرضية العربة (الموقد الرئيسي)، والآخر مثبت على عمود الإطار، يمر غاز البروبان عبر موقد صندوق الرمل وينتج ناتج حرارة 30.7 ± 2.0 كيلو واط.
قياس الأكسجين:محللSIEMENS
| نطاق القياس |
0-25% |
| إشارة الخرج |
4-20mA |
| وقت الاستجابة T90 |
≤2S; |
| درجة الحرارة المحيطة |
0-45 ℃; |
| الرطوبة النسبية |
<90% (غير متكثف) |
| الخطية |
<± 0.1% O2 |
| انحراف الصفر |
0.05% O2 في الأسبوع |
| التكرار |
<± 0.02% O2 |
| قياس ثاني أكسيد الكربون (CO2) |
|
| نطاق القياس |
0-10% |
| التكرار |
<± 1% الهيكل الداخلي لخزانة التحكم؛ |
| انحراف الصفر |
≤2% / أسبوع |
| انحراف المدى |
≤2% / أسبوع |
| انحراف الخطية |
<± 1% |
| وقت الاستجابة |
T90≤2 ثانية |
يمكن لنظام الحصول على بيانات السجل جمع تركيز الأكسجين، وتركيز أول أكسيد الكربون، ودرجة الحرارة، وكثافة الدخان، ومعدل إطلاق الحرارة، ومعدل فقدان الكتلة، وما إلى ذلك، ويمكن تخزينها.
معايير الاختبار
EN 13823
اختبارات رد الفعل على الحريق لمنتجات البناء - منتجات البناء باستثناء الأرضيات المعرضة لـ
هجوم حراري بواسطة عنصر احتراق واحد.
EN 13501-1
تصنيف الحريق لمنتجات البناء وعناصر المباني.
يجب على المورد تقديم وثائق الامتثال والشهادات.
نطاق التوريد
يجب أن يشمل نظام SBI الكامل:
غرفة اختبار SBI
- غرفة اختبار كاملة وفقًا لمتطلبات EN 13823
- بناء غير قابل للاحتراق
- مناسب لتركيب عينة على شكل حرف L
- أبعاد داخلية وفقًا لمتطلبات المعيار
- باب وصول ونافذة مراقبة
- نظام تركيب العينة
⸻
3. نظام الموقد
يجب أن يشمل النظام:
- موقد SBI صندوق الرمل
- نظام إمداد غاز البروبان
- نظام معايرة الموقد
- منظم ضغط الغاز
- قياس والتحكم في تدفق الغاز
- نظام إيقاف التشغيل الآمن
قدرة الموقد المطلوبة: حوالي 30 كيلو واط
5. نظام القياس والتحليل
يجب أن يشمل النظام:
قياس إطلاق الحرارة
المعلمات المطلوبة:
- معدل إطلاق الحرارة (HRR)
- إجمالي إطلاق الحرارة (THR600s)
- حساب FIGRA
قياس الدخان
المعلمات المطلوبة:
- معدل إنتاج الدخان (SMOGRA)
- إجمالي إنتاج الدخان (TSP600s)
تحليل الغاز
مطلوب:
- محلل الأكسجين (O₂)
⸻محلل ثاني أكسيد الكربون (CO₂)
- 6. نظام الحصول على البيانات
يجب أن يوفر البرنامج:
- مراقبة في الوقت الفعلي
- تسجيل البيانات التلقائي
- إنشاء تقرير الاختبار
- منحنيات درجة الحرارة والوقت
- منحنيات HRR
- منحنيات الدخان
- حساب تلقائي لـ:
- FIGRA
- THR600s
- SMOGRA
-TSP600s
الحد الأدنى لمعدل أخذ العينات: ≤ 10 هرتز
