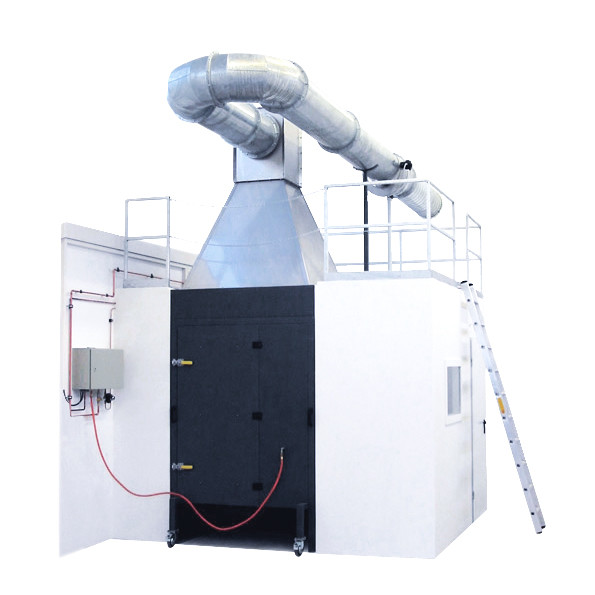

معدات اختبار اللهب الحارق الواحد ، غرفة اختبار الحريق SBI 16L / Min

المواد المستخدمةمعدات اختبار قابلية الاحتراق للشيء الواحد الذي يحترق SBI

مقدمة المنتج

اختبار الحرق الواحد هو معيار طريقة جديدة نشرت وتنفيذها الاتحاد الأوروبي لتقييم خصائص حرق المواد.يستخدم المعيار نفس المبدأ كاختبار النار الزاوية والكالمتر المخروط. مقياس الاختبار هو بين الاثنين. اختبار SBI يمر اختبار القياس. خلال تغيير تركيز الأكسجين، وكذلك معدل تدفق غاز الدخان في خط الأنابيب،تركيز ثاني أكسيد الكربون ومؤشرات أخرى، يتم حساب معدل إطلاق الحرارة في لحظة معينة من خلال الحساب ، ثم يتم قياس القيمة القصوى لمعدل إطلاق الحرارة ومقدار الوقت خلال الاختبار ، أيمؤشر FIGRA لمعدل إطلاق الحرارة، والذي يستخدم لتصنيف خصائص مضاعفات اللهب لمواد البناء.

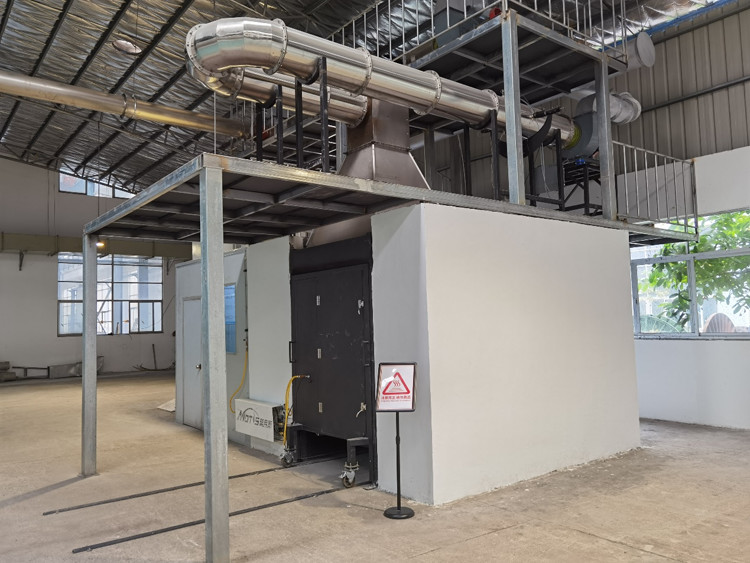

تشمل معدات الاختبار هذه مختبر الاحتراق، غرفة التحكم، عربتين صغيرتين، أنبوب العادم، الإطار الثابت، نظام جمع غازات الدخان، جهاز نظام قياس متكامل،جهاز جمع البيانات وتحليلهاجهاز تحكم إمدادات الغاز

الخصائص

المجموعة الكاملة من المعدات تشمل معدات الاختبار، ونظام إخراج الدخان، وأجهزة القياس الشاملة، وما إلى ذلك التي تتوافق مع EN 13823.

تتضمن معدات اختبار احتراق الوحدة عربة اختبار، بما في ذلك محرق رئيسي واحدا ومحرق مساعد واحد، والتي يمكن توصيلها بسهولة مع معدات الاختبار؛ الإطار الثابت، غطاء الغاز، مجمع،قناة استنفاذ الدخان من النوع J انتظر;

عربة صغيرة، حيث يمكن تركيب قطعتي اختبار عينات عموديتين مع بعضها البعض، ومحرق صندوق رمل في أسفل الزاوية الرأسية.يجب أن يكون وضع العربة بحيث أن الجزء الخلفي من العربة يغلق فقط فتحة على جدار غرفة الاحتراق؛ لكي يتم توزيع تدفق الهواء بالتساوي على طول أرضية غرفة الاحتراق،لوحة مثقوبة (يتم فتحها في مدخل الهواء تحت الجزء السفلي من العربة) المساحة تمثل 40٪ إلى 60٪ من المساحة الإجمالية؛ قطر الثقب هو 8 ملم إلى 12 ملم).

يقع المجمع على الجزء العلوي من غطاء الغاز ، مع لوحة غاز ومخرج أفقي متصل بضربة العادم.

أنبوب إخراج الدخان من الفولاذ المقاوم للصدأ SUS304 من النوع J ، أنبوب مستدير عازل للحرارة قطره الداخلي (315 ± 5) مم ، معزول بقطن معدني عالي درجة حرارة سميكة 50 مم ،ومجهزة بالمكونات التالية (على طول اتجاه تدفق الهواء):

المرفق المرتبط بالجامع.

يحتوي الأنابيب التي يبلغ طولها 500 ملم على ثلاثة أزواج حرارية مدمجة، ويقع موقع تركيب الأزواج الحرارية على بعد 400 ملم على الأقل من الجمع.

أنابيب بطول 1000 ملم؛

مرفقين 90 درجة (قطر انحناء العمود 400 مم) ؛

معدات اختبار قابلية الإشتعال للعنصر الواحد الحارق
