جهاز اختبار إطلاق الحرارة للأسلاك والكابلات
| MOQ: | 1 وحدة |
| السعر: | negotiated |
| standard packaging: | علبة من الخشب المقاوم |
| Delivery period: | 25 يوم عمل |
| payment method: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| Supply Capacity: | 1 وحدة / شهر |
جهاز اختبار القابلية للاشتعال,مختبرات اختبار الاحتراق
,flammability testing labs
DIN EN 50399:2017 جهاز اختبار إطلاق الحرارة للأسلاك والكابلات مع مسبار سرعة ثنائي الاتجاه من الصلب المقاوم للصدأ
إدخال المنتج
يحدد المعيار EN 50399 أجهزة وأساليب الاختبار لتقييم انتشار اللهب الرأسي وإطلاق الحرارة وإنتاج الدخان من الأسلاك أو الكابلات المربعة بشكل رأسي.الكهربائية أو البصريةفي ظل ظروف محددة.يحدد معيار EN 50399 الجهاز وترتيب ومعايرة الأجهزة التي يجب تركيبها لقياس إطلاق الحرارة وإنتاج الدخان أثناء الاختبار الحارقتم إعطاء إجراءات الاختبار لاستخدامها في اختبار موافقة النوع لتصنيف الكابلات في الفئات الأوروبية B1ca و B2ca و Cca و Dca.
المعلمات التقنية
1غرفة الاختبار لها أبعاد 1000±100 ((W) × 2000±100 ((D) × 4000±100 ((H) ملم.سطح الجزء السفلي من غرفة الاختبار أعلى من الأرض في حين يتم استكمال الجانب الخلفي بمادة معزولة لعزلها من الحرارة.
2في الجزء السفلي من غرفة الاختبار، هناك ثقب بحجم 800 ± 20 ((W) × 400 ± 10 ((D) في وضع 150 ± 10 ملم من الجانب الأمامي من الغرفة لتزويد الهواء.
3هناك فتحة نفايات بحجم 300 ± 30 ((W) x 1,000 ± 100 ((D) في الزاوية الخلفية للجزء العلوي من غرفة الاختبار للسماح بإطلاق الدخان أثناء الاختبار.
4يتم تثبيت فخ اللهب في الجانب الأمامي من المحرق من اختبار انتشار اللهب الرأسي لمنع النيران العكسية من البروبان لضمان أقصى قدر من السلامة.
5على عكس معدات IEC60332-3 التقليدية، يقوم اختبار انتشار اللهب الرأسي بتسجيل جميع ظروف التحكم والاختبار مع الكمبيوتر لإضافة سهولة استخدام.
6.إذا أوقف اختبار الاحتراق المفرط بسبب جهاز رش الماء المثبت لإطفاء
7يمكن برمجة البرنامج على متطلبات القياسية و 70،000Btu / h.
8أبعاد سلم الفولاذ المقاوم للصدأ العريض: 500 ((W) ×3، 500 ((H) mm.
9أبعاد سلم الفولاذ المقاوم للصدأ القياسية: 800 ((W) ×3, 500 ((H).
10مجموعتين من محرقة البروبان القياسية ومزيج فنتوري
11. اتبع الفئة القياسية يمكن برنامج لتحديد الاختبار.
12يتكون نظام العادم من غطاء جمع الدخان، قناة العادم، نظام مدخل الهواء، مروحة طرد مركزي ومحول تردد.
13يضم قسم القنوات جميع أجهزة أخذ عينات الغاز وأجهزة تحديد درجة الحرارة وتدفق الكتلة ويحتوي على منافذ لنظام قياس الدخان.
14تحليل الأكسجين بالمغناطيسية، باستخدام طريقة التغير المغناطيسي لقياس تركيز الأكسجين في الغاز. نطاق التركيز من 0-25%.
15محلل ثاني أكسيد الكربون (الأشعة تحت الحمراء) للاستخدام في قياس إطلاق الحرارة. نطاق التركيز من 0-10٪.
16مرشح الدخان، مصيدة البرد، عمود التجفيف، مضخة ومحولات النفايات لتكييف غازات العينة قبل التحليل.
17نظام وبرنامج لجمع البيانات
الخصائص والتطبيق
1وحدة الحجرة القياسية 19، بما في ذلك محلل غاز O2 paramagnetic، غير المنبعث من الأشعة تحت الحمراء CO2؛
2تحميل البيانات من Taiwan Advantech 1 مجموعة، يمكن أن تجمع درجة الحرارة، وفارق ضغط الغازات وبيانات المحلل الغاز، الخ؛
3مسبار سرعة من الفولاذ المقاوم للصدأ ذو اتجاهين، مع مجموعة من أجهزة الكشف عن ضغط الرياح مثل جهاز استشعار الضغط التفاضلي الصغير.
4أمريكا أوميغا K-نوع الحرارة 3، الكشف عن درجة حرارة غاز الدخان 1 مجموعة؛
5. مجهزة بمجموعة من جهاز المسبار جمع الغاز ، متصلة من قبل أنبوب PTFE ، يمكن جمع الغازات المعطرة ؛
6. فخ بارد منزوع الرطوبة ، تدفق الغاز المستمر و جهاز تنظيم الجهد ، 1 مجموعة من جهاز مضخة جمع الغاز الأمريكي CAST ، مجهزة بأنبوب الفولاذ المقاوم للصدأ و وصلة خرطوم PTFE ؛
7نظام قياس كثافة دخان المصباح الساطع يتكون من مصدر ضوئي ساطع وجهاز استقبال للديود الضوئي من السيليكون.
8مجهزة بخمسة مرشحات محايدة، نطاق الكثافة البصرية من 0.1-2؛
94 أجهزة لتحكم تدفق الكتلة المستوردة، مجهزة بصمامات خفض الضغط، صمامات الكهربائية، الخ؛
10برنامج اختبار قياسي، بما في ذلك إجراءات المعايرة، ويمكن استخدامه لاختبار حرق المونومر.
11مجهزة بمجموعة واحدة من أجهزة الكمبيوتر والطابعة
12معدات الاختبار مثل أنبوب العادم ومروحة الطرد المركزي
13. ضابطين لتدفق كتلة البروبان
14جهازان لمراقبة تدفق كتلة الهواء
15يمكن إجراء معايرة اللهب من 22.5 كيلوواط و 30 كيلوواط بواسطة جهاز تحكم تدفق الكتلة الذي يعمل على محرق واحد.
16. أجهزة اختبار حرق الأسلاك والكابلات
التطبيق:نظام الاختبار هو اختبار نار متوسط النطاق يحاكي الكابل المجمّع أو كابل الألياف الضوئية.يتم تثبيت كابل الاختبار على سلم فولاذي قياسي عمودي ويتم إشعالها بواسطة مصدر إشعال محدد لتقييم سلوك الاحتراق وأداء الاحتراق للكابلبيانات أداء الاحتراق للمراحل الأولى من حريق الكابلات
يعكس اختبار معدل إطلاق الحرارة خطر انتشار اللهب على طول الكابل وتأثير مصدر الحريق المحتمل على المنطقة المجاورة.يظهر اختبار كثافة الدخان مرئية منطقة الحريق وخطر الدخان على السلامة الشخصية.

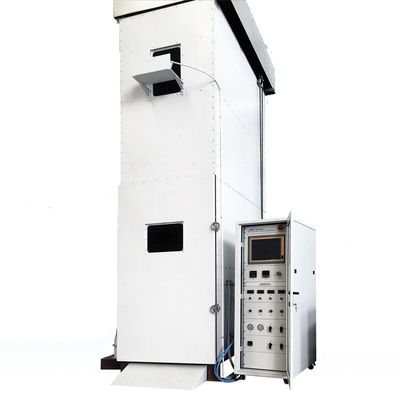

تفاصيل المنتججهاز اختبار إطلاق الحرارة للأسلاك والكابلات
جهاز الاختبار EN 50399 يتكون من جهاز IEC 60332-3 ، وقياس إطلاق الحرارة ، وقياس كثافة الدخان ونظام مدخل الهواء المعدل.يتم تحقيق ذلك عن طريق تركيب قسم صغير من القنوات المعدنية في نظام العادم من المنصة واستخدام هذا مع أدوات تحليل الغاز المرتبطة وبرمجياتيضم قسم القنوات جميع مسبارات أخذ عينات الغاز ومسبارات درجة الحرارة وتدفق الكتلة ويحتوي على منافذ لنظام قياس الدخان.
يمكن أن يحصل الاختبار على الخصائص التالية للأسلاك أو الكابلات في ظل ظروف احتراق معينة:
انتشار اللهب انتشار اللهب FS
معدل إطلاق الحرارة معدل إطلاق الحرارة HRR
إجمالي تسرب الحرارة إجمالي تسرب الحرارة THR
معدل إنتاج الدخان معدل إنتاج الدخان SPR
مجموع إنتاج الدخان مجموع إنتاج الدخان TSP
مؤشر معدل نمو الحرق معدل نمو الحريق
المعايير
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
الأبعاد:1120 ملم (غ) × 2200 ملم (د) × 5600 ملم (ه)
الوزن:1200 كجم
متطلبات التثبيت
الكهربائية: 110 فولت AC 60Hz / 230 فولت AC 50Hz ، 5A
درجة الحرارة المحيطة: 10°C إلى 35°C
الغاز: الهواء والبروبان
