UL 1685 معدات اختبار الحريق التحكم PLC اختبار قابلية الإشتعال العمودية

جهاز التحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم

المعايير

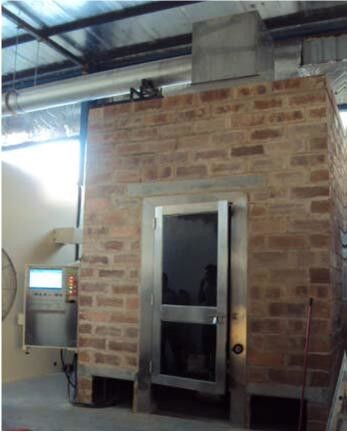

تم تصميم آلة اختبار انتشار اللهب الرأسي للأسلاك المجمعة وفقًا للأحكام ذات الصلة للمعيار UL1685 ، GB18380.3 حول متطلبات اختبار حرق الأسلاك والأسلاك.وتلبي معايير IEC 60332-3-10، KS C IEC 60332-3-21 ~ 25 (A ~ Class D) المعايير.

التطبيقات
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions، هو المعدات اللازمة للكابلات الكهربائية، وكابلات التحكم وكابلات الألياف الضوئية حزمة حرق الاختبار.بالإضافة إلى ذلك،إذا كان محرق الاختبار ضبط من 20 درجة،يمكن تحقيقه من خلال معايير الاختبار IEEE 383 (IEEE 1202)يمكن تجهيز هذا الجهاز مع منفذ تكوين أداة إطلاق الحرارة، مع محلل الغاز يمكن قياس قيم الطاقة الحرارية مثل HRR (سرعة إطلاق الحرارة) ،SPR (معدل توليد الدخان) وهلم جرا.

تجربة المستخدم
1هذا الجهاز مصمم مع الذكاء العالي وسهل التشغيل
2، مع التصميم الصناعي المهنية، والمظهر الجميل والتخطيط المعقول؛
3، هذه المعدات هي الدقة، والأمان، والاستقرار؛
4مع نظام تحكم الحاسوب الصغير، عملية اختبار ذكية، لا حاجة إلى الوقت يدويا.
5، حجرة اختبار مقاومة للتآكل من الفولاذ المقاوم للصدأ

الخصائص الرئيسية

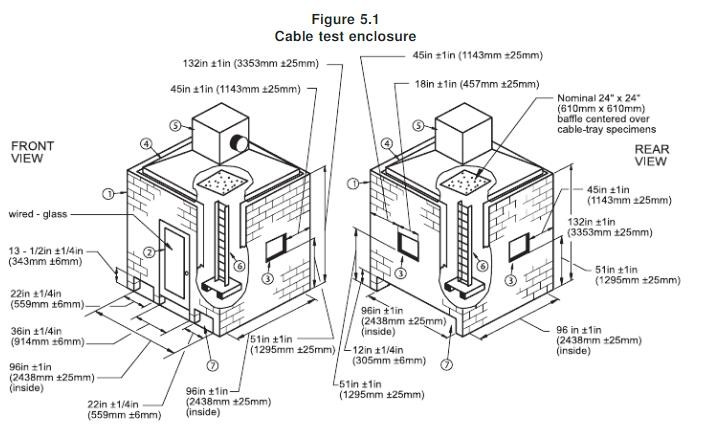

1، أبعاد مربع اختبار الفولاذ المقاوم للصدأ هو 1000±100 ((W) x 2000±100 ((D) x 4000±100 ((H) mm. سطح الداخلية للقضية أعلى من الأرض ، والجانب الخلفي مغطى بمادة عزل;
2، مجهزة بسلم من الفولاذ المقاوم للصدأ ، وفقًا لمتطلبات GB / T1838031;
3، 2 حامل عينة إضافية
4السلالم مصنوعة من الفولاذ المقاوم للتآكل وسهلة التنظيف
5، في الجزء السفلي من الخزانة ، هناك مدخل هواء بقياس 800 ± 20 ((W) × 400 ± 10 ((D) ، في موقع 150 + 10 مم في الجزء الأمامي من الصندوق.
6يتم تركيب ثيرموبولات من نوع K ذات قطر 2 ملم داخل صندوق الاختبار.
7يمكن التحكم في تدفق الهواء داخل فرن الاحتراق بشكل مستقر عند (5000 ± 500) لتر / دقيقة.

أنظمة الاحتراق
1، المحرق: نوع الحزام محرق غاز البروبان حجم 257mm × 4.5mm، وفتح ما مجموعه 242 فتحة، والتي رتبت في 3 خطوط من 81،80,81، قطر الثقب هو

1.35ملم، المسافة بين الثقوب 3.2ملم
2مجهزة بـ صمام كرة عالي الدقة للتحكم في إيقاف الغاز
3اثنين من عدادات التدفق: عداد تدفق الهواء وعداد تدفق الغاز وصمام التحكم
4، تم تزويد الجزء الأمامي من جهاز اختبار الاحتراق بضربة إيقاف اللهب لمنع غاز البروبان من التشديد ، وبالتالي ضمان أقصى قدر من سلامة العينة.
5زاوية الاحتراق: أفقية؛ جهاز إشعال تلقائي؛ (20 درجة قابلة للتعديل اختيارية).
6، يمكن للمحرق تعويض عملية تعويض الغاز والهواء تلقائيًا بواسطة برنامج كمبيوتر ، في حين أن العديد من الأنظمة التقليدية قد أهملت هذا التأثير.

أنظمة التحكم
1جهاز تحكم محمول مع نظام تحكم كبير بشاشة لمسة
2، يمكن لهذا الجهاز الاختبار الإشعال التلقائي والتوقيت التلقائي، نطاق التوقيت من 999min ودقة 1s؛
3يتم تخزين البيانات التجريبية تلقائيًا، استفسار مجاني.
4، مع وظيفة تذكير الوقت لمدة 40 دقيقة و 1 ساعة
5يتم رفع العينات بواسطة رافعة كهربائية.

معايير الجهاز
1، حجم صندوق الاختبار هو 1000±100 ((W) x 2000±100 ((D) x 4000±100 ((H)) ملم.
2دقة مقياس الهواء 0.1m / s
3، نطاق مقياس الهواء المصدر هو 8000L / min ؛ الرياح الخارجة هي (5000 ± 500) L / min يمكن تعديلها.
4الغاز: 95% نقاء من البروبان من الدرجة التقنية (العميل)
5نظام التحكم في تدفق الغاز: تحت 100kpa، 20 درجة مئوية.
6إمدادات غاز الاحتراق: البروبين (أو الغاز المسال).

المواصفات
