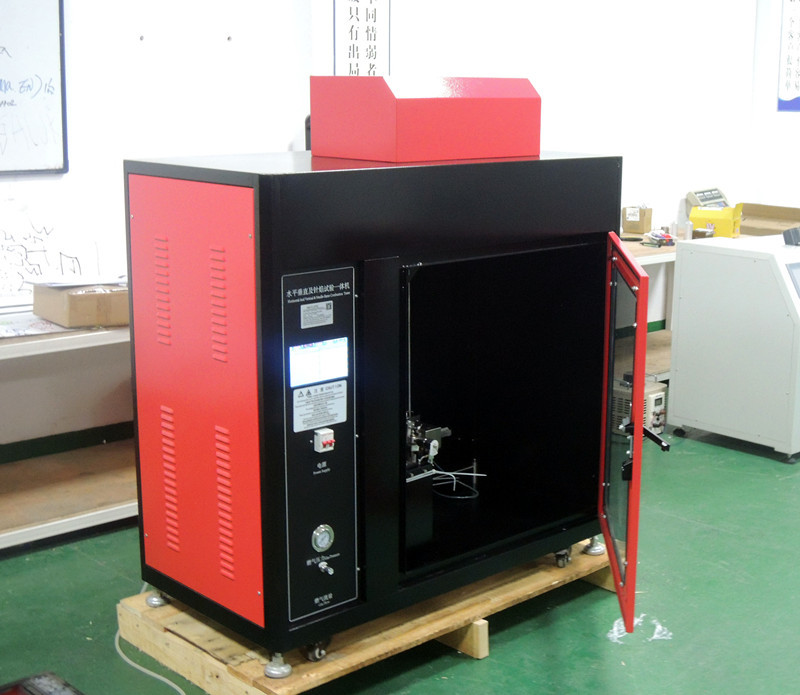

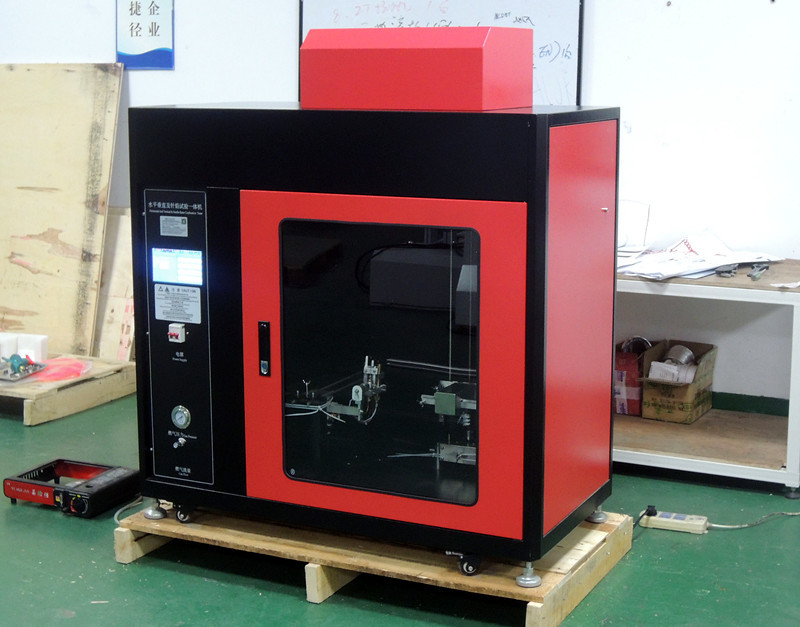

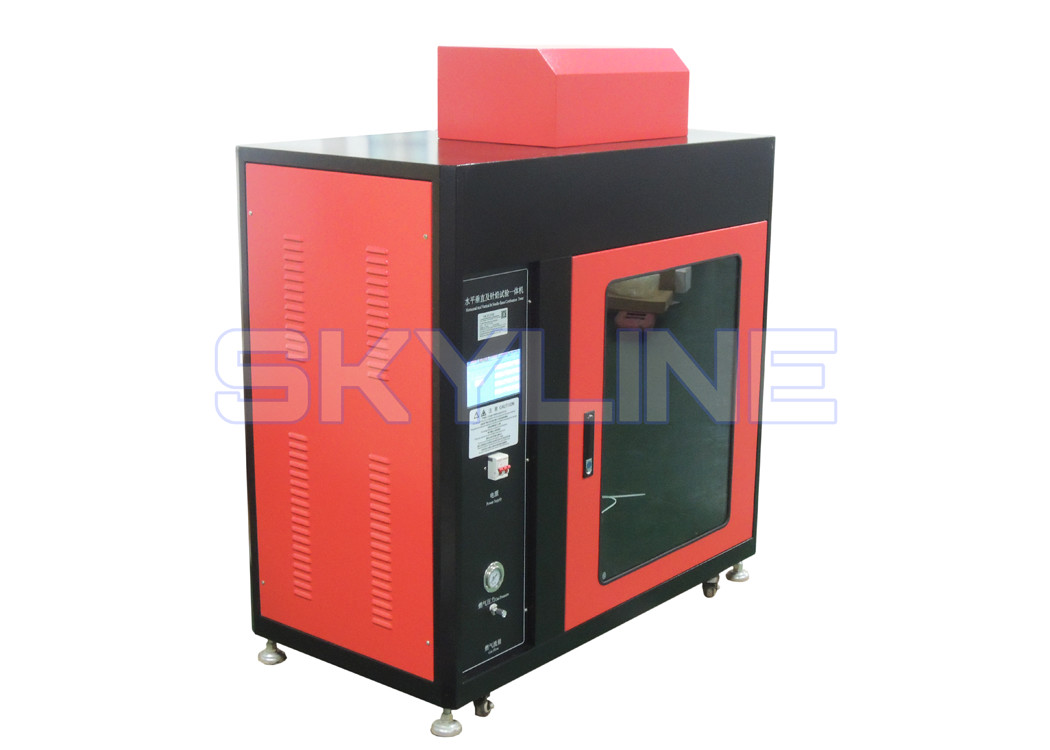

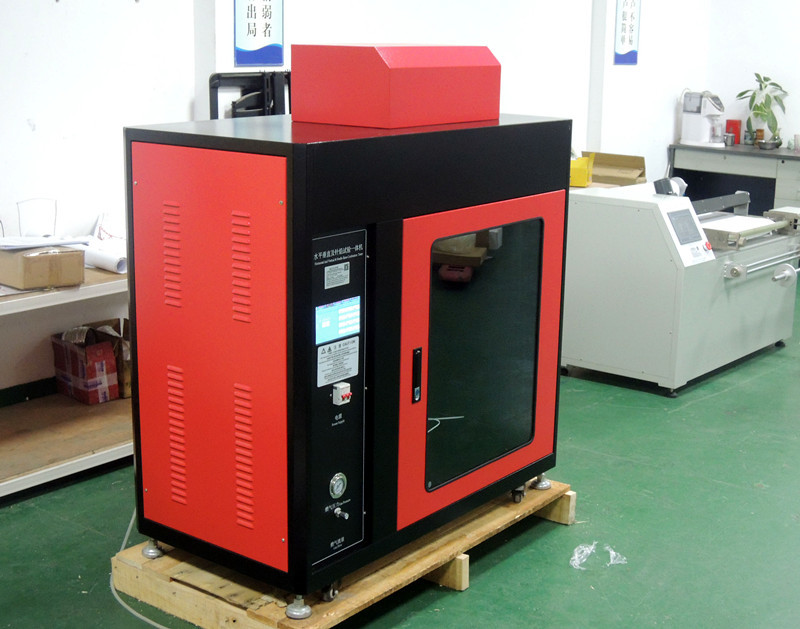

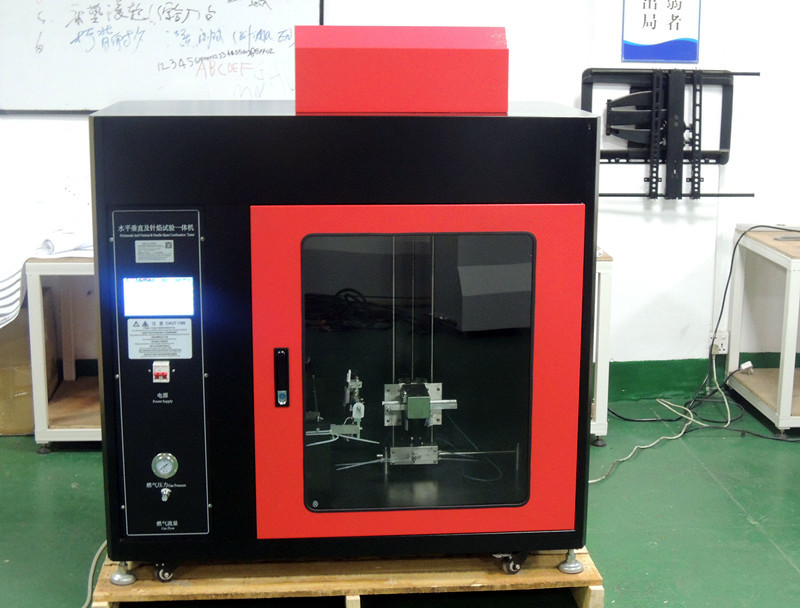

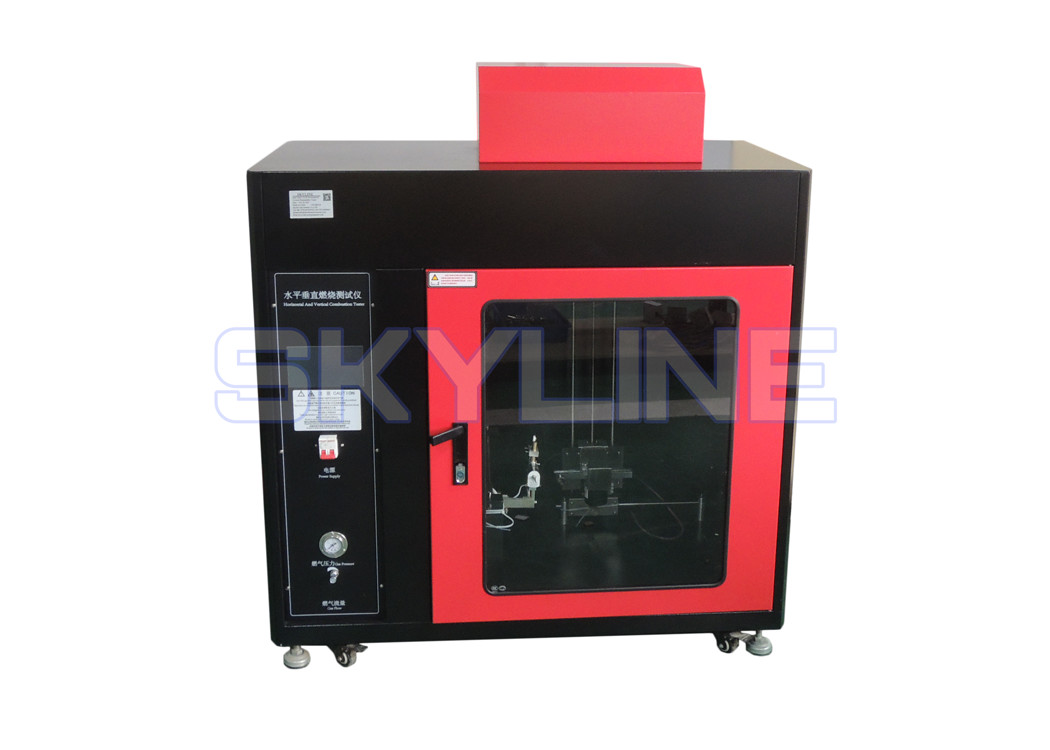

شاشة تعمل باللمس أفقي - عمودي وآلة حرق اللهب بالإبرة
وصف المنتج
تم تطوير آلة حرق اللهب الأفقي والإبرة وفقًا لشروط GB-T2408-2008 القياسي لاختبار الاحتراق الأفقي والرأسي و GB5169.5-2008 و GB4706.1-2005 لاختبار حرق اللهب بالإبرة.المعدات المتكاملة الجديدة التي تلبي المعايير الوطنية ومعايير UL و IEC ذات الصلة هي الأداة الأصلية الوحيدة في السوق التي تحيد نوعين مختلفين من طرق الاختبار.بالإضافة إلى أصالة الوظيفة الكبيرة للجهاز نفسه ، يتم إشعال الجهاز تلقائيًا وتوقيته تلقائيًا.في نفس الوقت ، يتم التحكم في المشابك من نوع الاحتراق الأفقي والرأسي بواسطة المحرك ، والتي يمكن تحريكها لأعلى ولأسفل ولليسار ولليمين ، بدون اتصال يدوي يدوي ؛الوظائف المذكورة أعلاه غير متوفرة في الشركات المصنعة الأخرى.
المعايير الفنية
1. خلفية الاختبار: خلفية سوداء
2. عملية الاختبار: التحكم الآلي في إجراءات الاختبار ، والتهوية المستقلة
3. الأبعاد: العرض 1160 مم × العمق 600 مم × الارتفاع 1310 مم
4. حجم منطقة اختبار الاحتراق:> 0.5 مكعب ، الطول * العرض * الارتفاع حوالي 900 مم × 590 مم × 1050 مم ، خلفية سوداء ، إضاءة الخلفية ≤ 20Lux
جزء لهب الإبرة
| الموقد بالإبرة |
الثقب الداخلي Φ 0.5 مم ± 0.1 مم ، القطر الخارجي ≤ Φ 0.9 مم ، الطول ≥ 35 مم ، |
| زاوية اللهب الموقد |
0-45 درجة (تعديل تعسفي) |
| وقت الاحتراق |
يمكن ضبط 0-999.9s ± 0.1s بشكل تعسفي (يتقدم اللهب ويتراجع تلقائيًا ، ولا توجد عملية عملية) |
| وقت الاحتراق |
0-999.9 ثانية ± 0.1 ثانية ، تسجيل تلقائي ، تعليق يدوي |
| ارتفاع اللهب |
12 مم ± 1 مم (مع مقياس الارتفاع) |
| ارتفاع الإبرة |
أكبر من 35 مم (القطر الداخلي ф0.5 ، القطر الخارجي 0.9) |
| إمدادات الغاز |
95٪ من غاز البوتان (يمكن تعبئته بغاز البترول المسال) |
| حجم الغاز قابل للتعديل |
عداد التدفق |
| نطاق اختبار درجة الحرارة |
0 ~ 1000 درجة مئوية |
| متطلبات درجة حرارة اللهب |
الوقت من 100 درجة مئوية ± 2 درجة مئوية إلى 700 درجة مئوية ± 3 درجة مئوية خلال 23.5 ثانية ± 1 ثانية |
| الحرارية |
Φ 0.5 مم مستوردة مدرعة (نوع K) الحرارية |
| كتلة نحاسية لنقل الحرارة |
Ф4.0x6.0 ملم |
قسم الاختبار العمودي الأفقي
1. درجة الحرارة المحيطة: درجة حرارة الغرفة ~ 40 درجة مئوية ؛الرطوبة النسبية: ≤ 75٪؛
2. جهد وطاقة إمداد الطاقة: 220V ± 10٪ 50HZ power 150W
3. موقد بنسن وقت الاشتعال التلقائي: أي وضع
4. موقد بنسن القطر الداخلي 9.5mm ± 0.5mm
5. مصدر الغاز: غاز البترول المسال (إضافة غاز الميثان أثناء التحكيم).
6. امدادات الطاقة العاملة: 220V AC 50HZ
7. نطاق التوقيت: 0 ~ 999s دقة عرض الوقت: 10s ± 0.2s 30s ± 0.2 ثانية ؛
8. وقت اللهب: 0 ~ 999.9S (قابل للتعديل)
9. وقت اللهب: 0 ~ 999.9S (قابل للتعديل)
10. وقت ما بعد الحرق: 0 ~ 999.9S (قابل للتعديل)
11. زاوية الاحتراق: 0 درجة ، 20 درجة ، 45 درجة
12. ارتفاع اللهب: 20mm ~ 175mm قابل للتعديل
13. درجة حرارة اللهب: (100-1000) درجة مئوية قابلة للتعديل
14. معدل تدفق الغاز: معدل تدفق الغاز قابل للتعديل من 105 مل / دقيقة إلى 1000 مل / دقيقة
15. مصباح الاحتراق: القطر الداخلي للمصباح 9.5 ± 0.3mm ، والطول 100mm ± 10mm.
16. جهاز الوقت: يمكن أن يكون دقيقًا حتى 0.5 ثانية

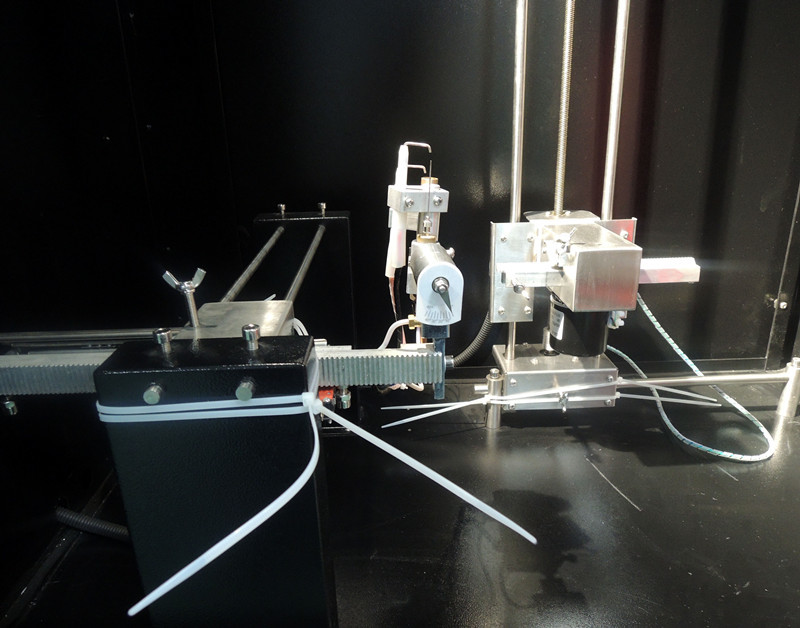

17. تعديل الوضع: يمكن تعديل حامل العينة لأعلى ولأسفل ، ولليسار ولليمين ، ويمكن تعديل مقعد الاحتراق ذهابًا وإيابًا ، وضربة الضبط كبيرة.
معايير التصميم
تصميم جزء اختبار الحرق العمودي الأفقي: GB-T2408-2008 "اختبار أداء حرق البلاستيك - الطريقة الأفقية والطريقة الرأسية"
المعايير المطبقة لجزء اختبار الاحتراق الأفقي: UL94-2006 ، GB-T 5455 ، GB-T13488 ، GB-T5169IEC60695-11-3 ، IEC60695-11-4 ، IEC60950-1 ، IEC695-2
معدات جزء اختبار اللهب بالإبرة GB: GB5169.5-2008 اختبار مخاطر الحريق للمنتجات الكهربائية والإلكترونية الجزء 5: اختبار طريقة اختبار اللهب بالإبرة الجهاز ، اختبار التأكيد
GB4706.1-2005 المتطلبات العامة لسلامة الأجهزة الكهربائية المنزلية وما يماثلها
