اختبار قابلية مواد البناء للاشتعال UL790 معدات اختبار الحريق لغطاءات السقف

معدات اختبار قابلية الإشتعال ، UL 790 معدات اختبار الحريق لمغطيات السقف

إدخال الأدوات

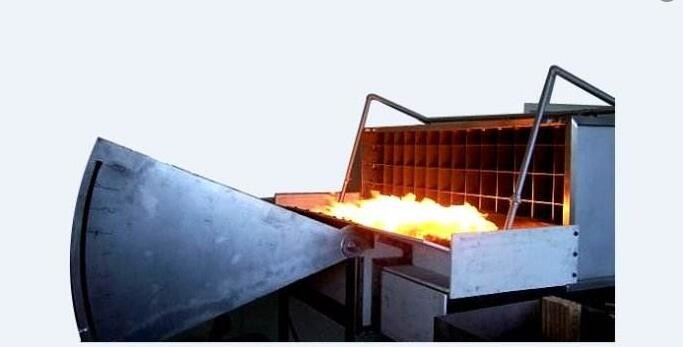

نظام اختبار احتراق السقف هو أداة لمحاكاة الظروف الحقيقية لتقييم مقاومة النار للأسقف والمكونات.9m إلى درجة A ~ C درجة لتقييم العينةفي نفس الوقت، يمكن تطبيقه على اختبار معدل تأخير اللهب لمكونات الخلايا الضوئية.

المعلمات التقنية

اختبار إمكانية احتراق مواد طلاء السقف
UL790 اختبار قابلية الإشتعال لمادة طلاء السقف
NFPA 256 اختبار قابلية الإشتعال لمادة طلاء السقف
IEC 61730-2 تجمع الخلايا الضوئية ، الملحق A ، اختبار حماية الحريق ، انتشار اللهب

السمات الرئيسية

مادة سقف الخشب المقلد، حجمها: 1300 (W) x 1000 (D) x 120 (H) ، تستخدم لتثبيت عينات الاختبار.

ب. لوحة اختبار غير قابلة للاشتعال مثبتة في نهاية لوحة الاختبار يمكن أن تمنع النيران العكسية من تحت لوحة الاختبار.

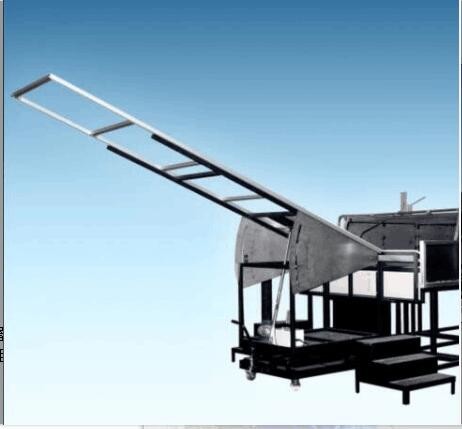

c. يمكن لوحة من الفولاذ المقاوم للصدأ على شكل مروحة تعديل زاوية الاختبار، والحجم هو: 1440 (L) x 940 (H) mm.

يتم استخدام الإطار الرئيسي لدعم دعم الاختبار وهو هيكل فولاذي مقاوم للتآكل ، وحجم: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. مجموعة من الألواح غير القابلة للاشتعال مثبتة على الطرف الأمامي من الإطار محاكاة السقف والشرفات والشعلة من المحرق لتوسيع العينة،حجمها: 330 (W) x 2130 (D) x 584 (H) mm.

معدل تدفق الهواء في لوحة الاختبار هو 19 + 8 كم/س (5.5 م/ث) ويتم تكوين مراقبة المقياس.

أنبوب التشنج المستقل يمكنه استخراج الهواء من خارج المختبر.

يتم تجهيز قناة الهواء بمرشح قشرة العسل ومدخل غاز لتثبيت ورقة التوجيه.

i. ورقة الاضطرابات القابلة للتعديل في قناة تعزز سرعة الرياح وتقلل الاضطرابات. الفولاذ المقاوم للصدأ لن يغير موقعه مع تغير ضغط الرياح.

j. مادة قناة الهواء مصنوعة من الفولاذ المقاوم للصدأ مع مقاومة التآكل ودرجة الحرارة العالية،حجمها: 2130 (W) x 762 (H) x 3000 (L) mm.

k. المروحة هي 220V، 50HZثلاثي المراحل. يمكن ضبط سرعة الرياح تلقائيًا مع نظام العكس. الحد الأدنى لمعدل التدفق هو 300m3 / min.

l. جهاز العكس له وظيفة سرعة متغيرة بشكل لا نهائي، والتي يمكنها ضبط الوظيفة بين 0-100٪.

m. محارق الغاز (للتجارب المتقطعة للنار وانتشار اللهب واختبار العلامة الطائرة) طولها 1.12M، قطرها 60.3mm وعلى جانب لوحة الاختبار لديها شق بطول 0.91M عرضها 12.7mm.

n. يمكن لحارق الغاز توفير 22000Btu / min (387kWh) ويمكن أن يعدل سرعة تدفق الغاز تلقائيًا وفقًا لثلاثة أنواع من درجات الاحتراق من A و B و C.

نظام الإشعال التلقائي يضمن سلامة الاختبار.والضغط العالي الأدنى للكهرباء الإشعال هو مقياس تدفق الكتلة 1.8kVp،الذي يتحكم في معدل تدفق الغاز وفقا للمعايير المختلفةالفئة A و B: 21000 ~ 22000 Btu / min (369 ~ 387 kWh) 10 دقائق ، الفئة C: 18000 ~ 19000 Btu / min (316 ~ 334 kWh) 4 دقائق.

p. تم كتابة نظام اكتساب البيانات بلغة برنامج LabView. وتم توفير لوحة اكتساب البيانات لشركة NI في الولايات المتحدة.

يتكون نظام جمع البيانات من الأجزاء التالية:

وحدة إدخال الحرارة 16 بت

2 وحدة إدخال لتحويل وحدة 16 بت

3 وحدة إدخال البيانات والإخراج

4 وحدة 12 بت لتحويل وحدة الخروج

5 4 و 8 أسطوانات خلفية

6 وحدة وقت المختبر

7 وقت مشاهدة المختبر / وحدة Ethernet

نظام الحاسوب

s. يوفر نظام اختبار Brand محرقة غاز مع اللهب قادر على ابتلاع المواد المحترقة ويمكن ضبط درجة حرارة محرقة الغاز إلى 880 ± 10 درجة مئوية

t. الشبكة المعدنية يمكن أن تدعم المادة والصينية قابلة للدوران لتسهيل الاحتراق الكامل للمادة.
