تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL-ESD61002TA
شروط الدفع والشحن
الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: علبة من الخشب المقاوم
وقت التسليم: 10 أيام عمل
شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على العرض: 20/ شهر
خط السماء: |
جهاز اختبار محاكاة التفريغ الكهروستاتيكي |
المعيار: |
اي اي سي 61000-4-2 |
العلامة التجارية: |
خط السماء |
خط السماء: |
جهاز اختبار محاكاة التفريغ الكهروستاتيكي |
المعيار: |
اي اي سي 61000-4-2 |
العلامة التجارية: |
خط السماء |

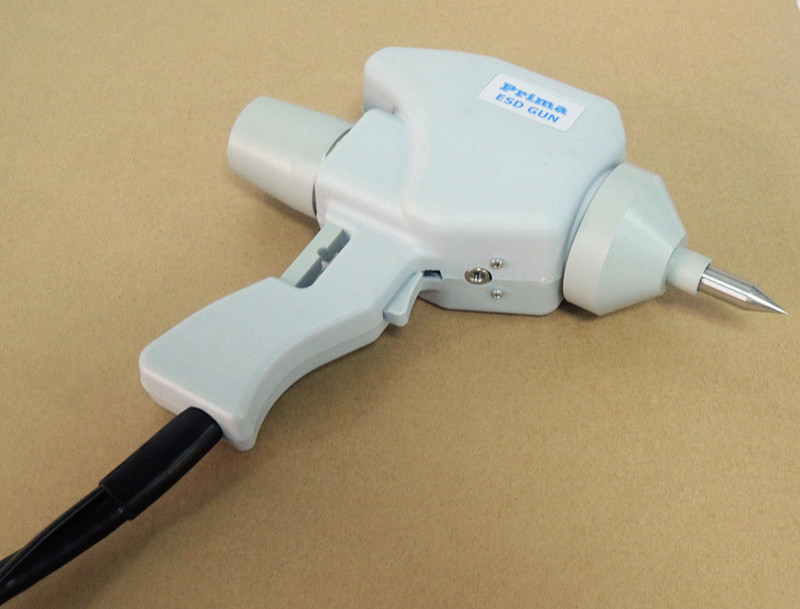

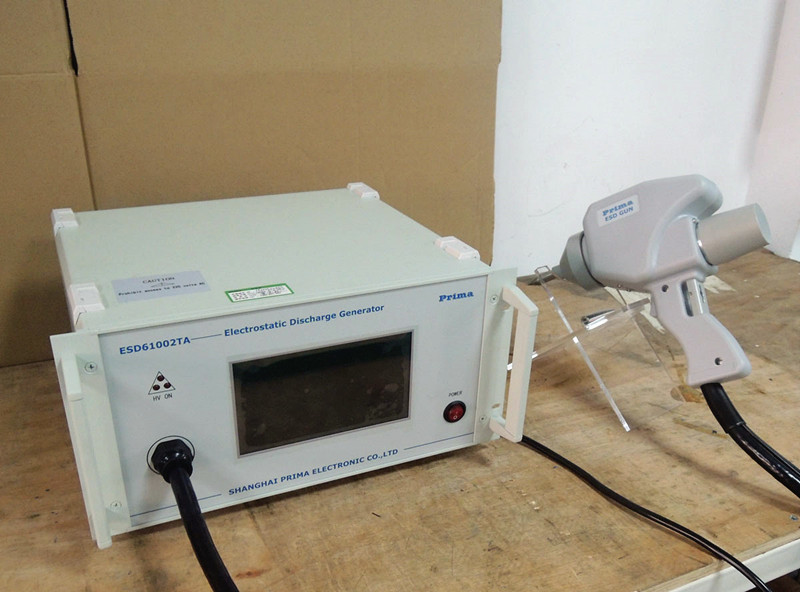

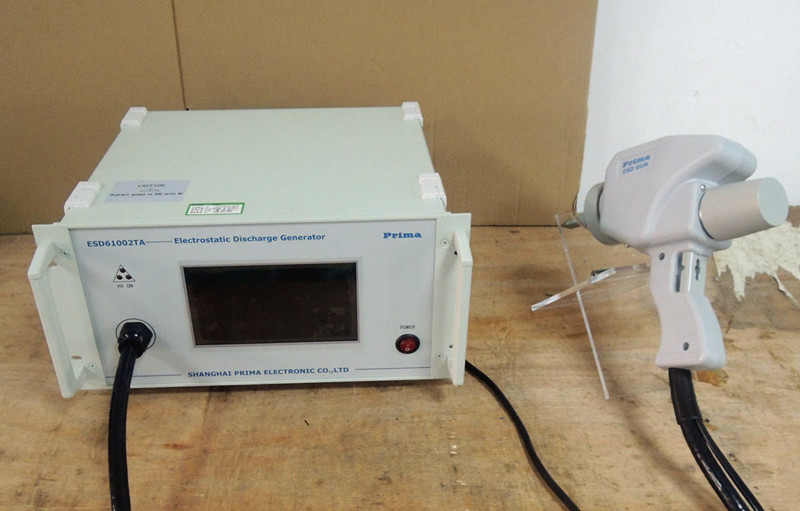

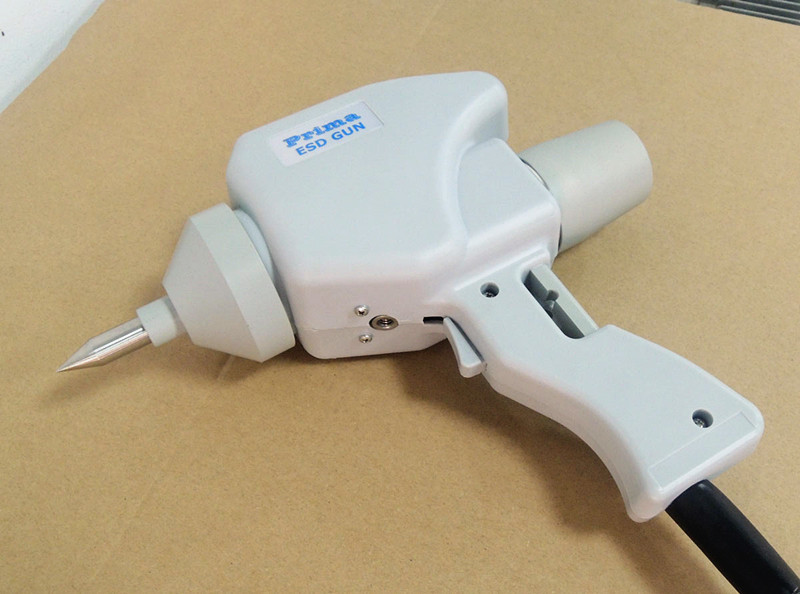

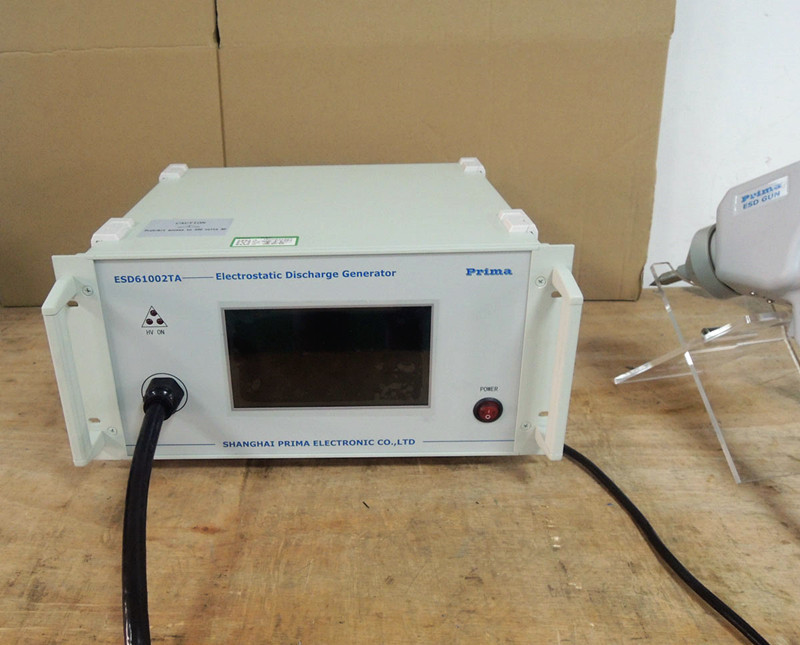

معدات اختبار محاكي ESD / اختبار الإفرازات الكهربائية
مقدمة المنتج
لحماية المعدات من الأضرار الكهربائية وموثوقية المنتج والنظام وخاصة بسبب تطبيق مكونات كهربائية صغيرةمن المهم بالنسبة إلى الشركة المصنعة أو المستخدمين أن ينظروا في الضرر الكهربائي.
المشكلة الكهربائية الستاتية لها علاقة ببيئاتها و ظروف استخدامها. قد تولد الكهرباء الستاتية أثناء استخدام الألياف الاصطناعية بشكل خاص. على سبيل المثال ،في حين أن المشغل يخطو على سجادة الأرض في المختبريمكن أن تتولد الشحنة بين جسده والألياف بسبب الاحتكاك.يمكن للمشغل الحصول على الشحن مباشرة أو عن طريق الكهرباء الثابتةبالنسبة لهذه الأخيرة ، لا يمكن أن يولد السجادة الموجهة أي وظائف حماية ، ما لم يتبنى المشغل بعض تدابير الاتصال بالأرض.
يشير الشكل 1 إلى أن الألياف المختلفة ستولد إلكترونيات ثابتة مختلفة في ظل حالة رطوبة مختلفة.
مقدمة قياسية لـ IEC61000-4-2
لأن معيار IEC61000-4 هو معيار أساسي صادر عن IEC ، فإنه يناسب اختبارات EMC لجميع أنواع المعدات الكهربائية والإلكترونية.من الضروري إدخال معيار فرعي (IEC61000-4-2) باعتباره اختبار التفريغ الكهربائييحتوي هذا الفصل على المحتوى حول تشكيل المعدات ، ومتطلبات أداء اختبار التفريغ الكهربائي ، والتحقق من شكل الموجة.
متطلبات الأداء الرئيسية للمختبر
|
سعة التخزين ((Cs+Cd) مقاومة التفريغ ((Rd) مقاومة الشحن ((Rc) الخروج HV: 8KV ((تصنيف) 15KV ((تصنيف) مؤشر الجهد الخارجي القطبية مدة طويلة وضع التفريغ: واحد شكل موجة تيار التفريغ |
150pF ± 10% 330±10% 50MΩ100MΩ تستخدم للتفريغ بالاتصال تستخدم لتفريغ الهواء ± 5% +/- 5s على الأقل 1s على الأقل شاهد الشكل 3 |
