تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL-E04
شروط الدفع والشحن
الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: علبة من الخشب المقاوم
وقت التسليم: 5-8 أيام عمل
شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على العرض: 20/ شهر
خط السماء: |
غرفة اختبار الأسلاك المتوهجة |
المعيار: |
IEC60695-5-10 |
المواد: |
الفولاذ |
نطاق الحرارة: |
500 ~ 750°C±10°C؛750 ~ 960°C±15°C |
إصلاح عميق: |
7 ملم ± 0.5 ملم |
السلك المتوهج في عينة الاختبار ومن خلالها: |
7 ملم ± 0,5 ملم. |
القوة على عينة الاختبار: |
095 ن ± 0,10 ن |
حجم الغرفة: |
0.5 م 3 |
خط السماء: |
غرفة اختبار الأسلاك المتوهجة |
المعيار: |
IEC60695-5-10 |
المواد: |
الفولاذ |
نطاق الحرارة: |
500 ~ 750°C±10°C؛750 ~ 960°C±15°C |
إصلاح عميق: |
7 ملم ± 0.5 ملم |
السلك المتوهج في عينة الاختبار ومن خلالها: |
7 ملم ± 0,5 ملم. |
القوة على عينة الاختبار: |
095 ن ± 0,10 ن |
حجم الغرفة: |
0.5 م 3 |

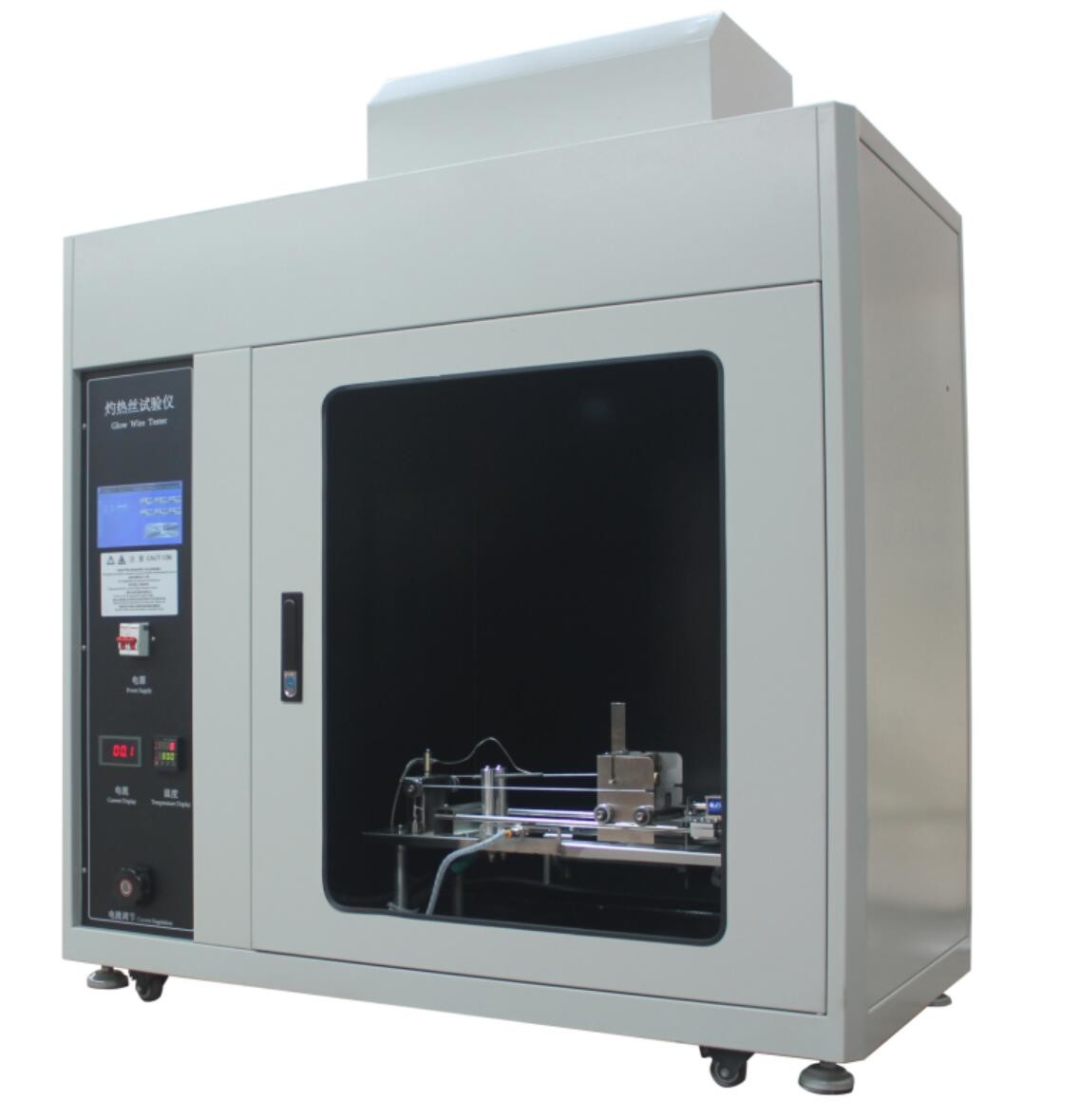

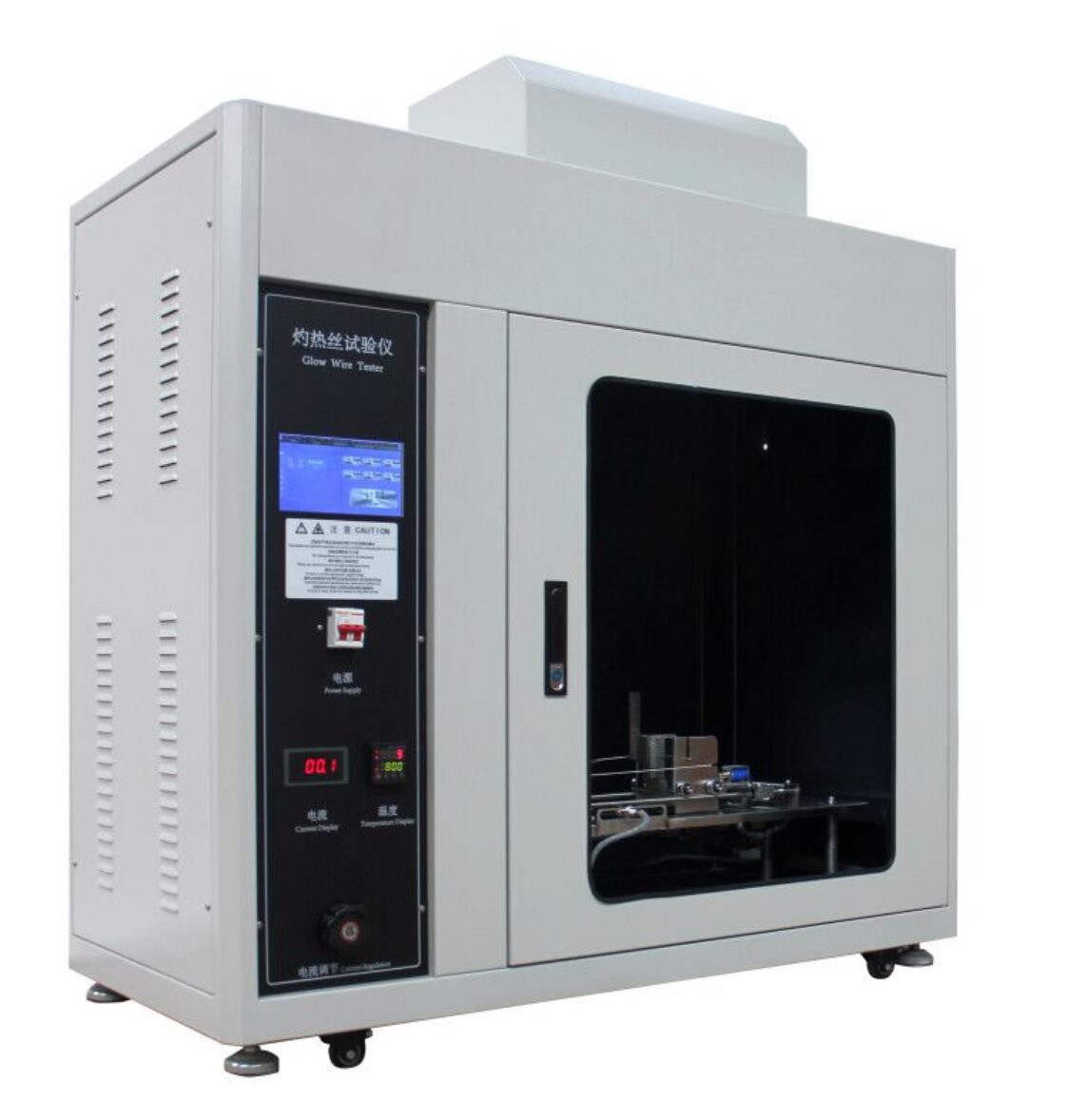

معدات الاختبار الإلكترونية IEC60695-5-10 معدات اختبار الأسلاك المتوهجة
التطبيق
•اختبار السلك المتوهجمصممة لإجراء اختبار خطر الحريق على المنتجات الكهربائية وفقا لأحكام المعايير الدولية.
• يتم تزويد وحدة التحكم بجميع أدوات التحكم والقياس اللازمة لضبط درجة حرارة السلك المتوهج بدقة.يتم تغيير تيار الأسلاك باستمرار عن طريق جهاز التحكم المثبت على اللوحة ويتم رصده بواسطة عداد الأمبريات المدمج.
• يتم تثبيت مؤشر درجة الحرارة الرقمي الذي ، جنبا إلى جنب مع الحرارة الموردة ، يقيس بدقة درجة حرارة الأسلاك المتوهجة.الدائرة الكهربائية لوحدة التحكم محمية بالكامل بواسطة مصابيح ومقطع دائرة مصغر وتتضمن التشغيل / إيقاف التشغيل والضغط على زر التحكم في التيار الخارجيخزانة ذاتية الحجم مع نافذة مشاهدة كبيرة وداخلية ذات لون داكن
المعلمات التقنية
| قطر السلك المتوهج | 4mm±0.04mmNi/Cr ((80/20) |
| نطاق الحرارة | 500 ~ 750°C±10°C؛750 ~ 960°C±15°C |
| قطر الحرارة | 0.5mm النوع K (Ni / Cr - Ni / Al) ، الغطاء المدرع يمكن أن يتحمل درجة الحرارة -40 ~ 1100 °C |
| وقت الحرق | 30s±0.1s (المؤقت الرقمي OMRON H5CN-XAN-Z ، 0-9999s ، جدول المحددات المسبقة) |
| وقت إطفاء الضوء | 0-999.9 s ± 0.1 s ، تسجيل تلقائي ، وقت توقف يدوي |
| وقت إطفاء النار | 0-999.9 s ± 0.1 s ، تسجيل تلقائي ، وقت توقف يدوي |
| إصلاح عميق | 7 ملم ± 0.5 ملم |
| ضغط العينة | 1N ± 0.2N |
| سرعة الاختبار | 18±3mm/s |
| خلفية الاختبار | خلفية سوداء |
| التحكم التلقائي في عملية الاختبار | تشنجات مستقلة |
| الغرفة | ≥0.5m |
| التحكم باستخدام جهاز كمبيوتر صغير ذو شريحة واحدة | + التحكم بشاشة اللمس |
| إمدادات الطاقة | التيار المتردد 220 فولت،50 هرتز |
غرفة اختبار الأسلاك المتوهجة.pdf
ملف الشركة.pdf
| أسلاك مضيئة |
|
| يجب أن يتم تجميد سلك مضيء جديد لمدة 10 ساعات على الأقل من خلال تعريضه لتيار يبلغ 120 A على الأقل قبل استخدامه في عملية الاختبار.يمكن تحقيق وقت التسخين الإجمالي بشكل تراكميلتجنب الأضرار ، لا يجب تركيب الحرارة أثناء التسخين. في نهاية التسخين ، يجب التحقق من عمق فتحة جيب الحرارة. | |
| جهاز توقيت | 0-30s ± 1s |
| القوة على عينة الاختبار | 095 ن ± 0,10 ن |
| السلك المتوهج في عينة الاختبار ومن خلالها | 7 ملم ± 0,5 ملم. |
| السرعة | 10 إلى 25 مم/ث |
| حرارة السلك الدقيق |
قطر اسمي 1,0 ملم. يجب أن تكون أسلاك الحرارة مناسبة للعمل المستمر في درجات حرارة تصل إلى 960 درجة مئوية (على سبيل المثال الكروميل/الوميل (النوع K) انظر IEC 60584-1).يجب أن توجد النقطة المطاوئة داخل الغطاء بالقرب من الطرف |
| نطاق الحرارة | 500-1000 درجة مئوية |
| الغرفة | ذو حجم لا يقل عن 0,5 متر3، خلفية داكنة، الإضاءة 20 جنيه إلكس. |
| تقرير المعايرة الأولية: |
مطلوب. ويجب أن تشمل درجة الحرارة مقابل الرسم البياني الحالي في التقرير أيضا |
| لوح خشبي (x2) | مسطحة وسليمة وذات سمك لا يقل عن 10 مم |
المعايير
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620
ما هي قدرة السلك المتوهج؟
التوافق بين الأسلاك المتوهجة هو اختباريضمن السلامةوتجنب الحوادث الناجمة عن سوء التعامل البشري أو فشل التيار الزائد أو الدائرة القصيرة خاصة في أنظمة الأسلاك في الأجهزة. ... اختبار السلك المتوهج اجبر بموجب معايير السلامة IEC 60335-1.
