BS 476-7 سوسطح انتشار اللهبTإسترلقياس امتداد اللهب في الجدار

إدخال المنتج

يحدد BS 476 الجزء 7 طريقة اختبار لقياس الانتشار الجانبي للنار على طول سطح عينة المنتج الموجهة في الموقف الرأسي في ظل ظروف تدفق معاكسة.ونظام تصنيف مبني على معدل ومدى انتشار اللهبيقدم البيانات المناسبة لمقارنة أداء الاستخدام النهائي للمواد المسطحة أساسًا أو المكونات أو التجمعات، التي تستخدم أساسًا كأسطح مفتوحة للجدران والسقوف.

معايير المنتج

1مساحة لوحة الإشعاع هي 850mm X 850mm ، ويتم تعزيز إطار الدعم الهيكلي ؛
2. حامل العينة عمودي على لوحة الإشعاع ، وعلامة المقياس القياسية أعلاه ، يمكن قياس تدفق الحرارة الإشعاعي الحرج وفقًا لمسافة انتشار اللهب.
3مجهزة مع جهاز التداول الباردة بالماء، يمكن أن يكون حامل العينة الباردة بالماء لتجنب الأضرار الناجمة عن درجة حرارة عالية طويلة الأجل.
4مجهزة بجهاز إشعال نيران صغير باستخدام وضع إشعال الشرارة.
5لوحة الشعاع مجهزة بجهاز للكشف عن درجة الحرارة العالية. إذا تم إيقاف تشغيل لوحة الشعاع، يمكن قطع مصدر الهواء تلقائيًا.
6مجهزة بمستشعر تدفق إشعاع الحرارة المبرد بالماء، يمكن تتبع النتائج إلى الولايات المتحدة NIST؛
7مجهزة مع مربع التحكم الكهربائي، يمكن ضبط تدفق الغاز والهواء، وعرض أرقام تدفق الإشعاع الحراري؛
8مجهزة بـ PLC و واجهة الإنسان-الآلة لعرض المعلومات المطلوبة للاختبار.

الخصائص والتطبيق

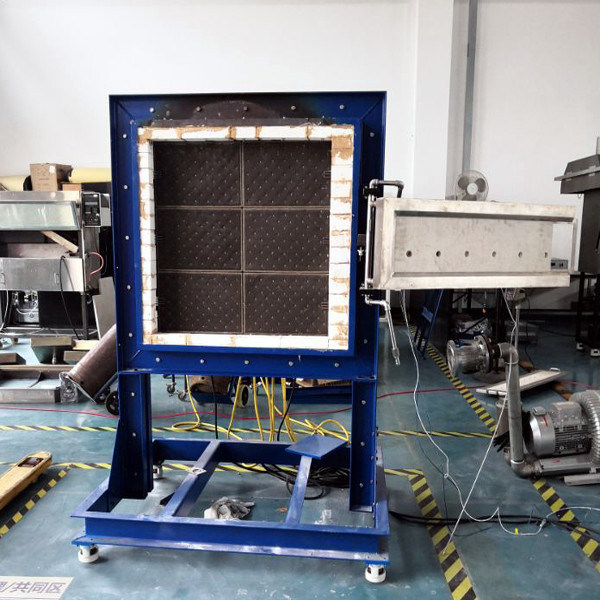

1يتكون هذا الجهاز من لوحة إشعاعية مثبتة عموديا في محيط ومدعومة على إطار.
2لوحة الإشعاع ملوثة بمزيج من الغاز والهواء
3لوحة الإشعاع مساحتها 850 ملم مربع للكتلة المبرقة من النوع الحارق المسامة المصممة لتوفير احتراق فعال لمزيج الهواء - الغاز - الهواءمع عدم وجود اشتعال على وجه اللوحة في ظروف التشغيل.
4يتم دعم لوحة الإشعاع ومحيطها على إطار بحيث يكون مركز اللوحة حوالي 1250 ± 100 مم فوق مستوى الأرض.
5حامل عينة وترتيب لهب طيار مثبت على جانب واحد من الجهاز.
6يحتوي حامل العينة على إطار فولاذي مبرد بالماء مع لوحات وجهية مبردة بالماء.لوحات الوجه هو تداخل العينات عن طريق 20±2mm على حوافها العليا والسفلية وعلى الحافة العمودية المجاورة لوحة الإشعاع.
7يتم وضع مشبك محمل بالربيع لتثبيت العينة ضد لوحات الوجه.
8إمدادات المياه المحمولة إلى حامل العينة تجعل الحرارة القصوى لا تتجاوز 35 درجة مئوية عند الخروج من حامل العينة.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10يحتوي ارتفاع حامل العينة على مفاتيح للسماح بتحريكها أفقياً بعيداً عن وجه لوحة الإشعاع بين الاختبارات.من وضع الاختبار إلى وضع الاستعداد والعكس صحيح.
11المُحرّك التجريبي يتكون من أنبوب فولاذي.
12خطوط إمدادات الغاز والهواء إلى لوحة الإشعاع تحتوي على عدادات تدفق، ومراقبي الضغط، وصمامات التحكم وأجهزة السلامة.
13مقياس تدفق الحرارة: النطاق: 0 ~ 50 كيلوواط/م2؛ انبعاث السطح:ɛ=0.95±0.05.
14لوحة معايرة وهمية مع حامل، مقياس تدفق الحرارة معايرة وتركيب.

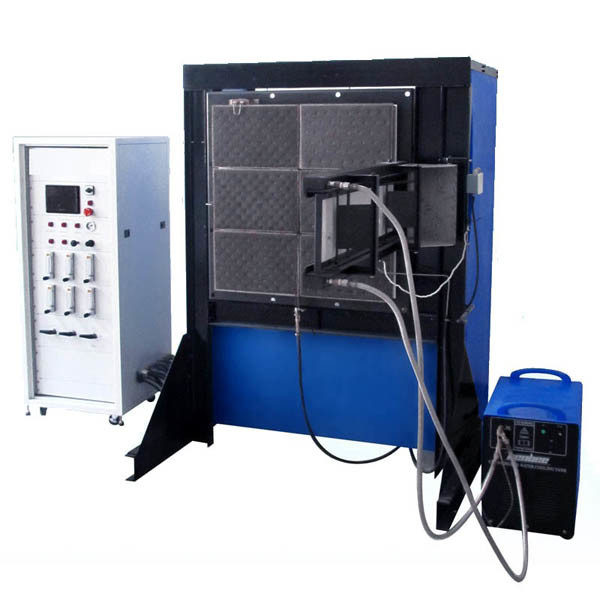

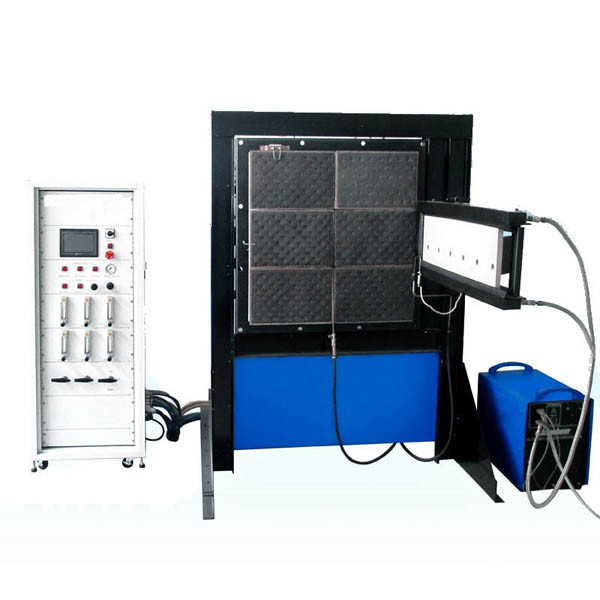

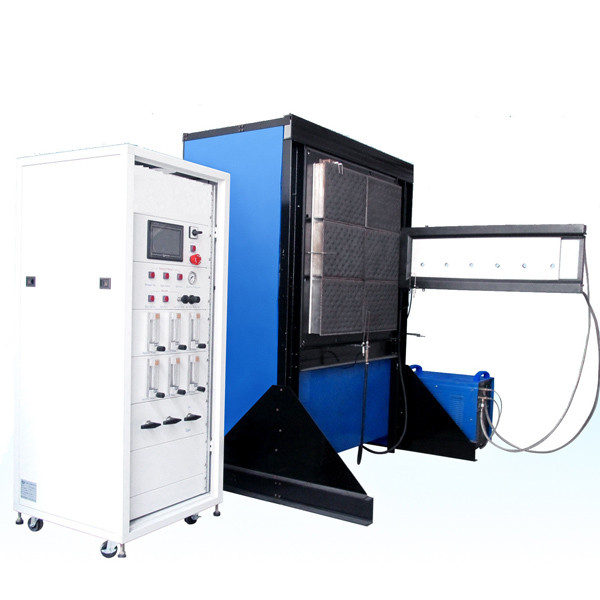

تفاصيل المنتجالشعلة تنتشر على السطحTإستر

جهاز اختبار انتشار اللهب على السطح هو جهاز اختبار مضاعفات اللهب الفولاذية عالية السرعة من سلسلة BS 6853والتي مناسبة لمعايير اختبار مواد البناء البريطانية والصلب عالي السرعة لضبط اللهبالمعيار هو BS 476-7. يتم استخدام طريقة الاختبار لتحديد التمدد الجانبي لسطح العينة واستنادا إلى السرعة. وطول التمدد يحدد مستوى الحرق.يستخدم BS 476-7 في المقام الأول لقياس امتداد اللهب من الأسطح المكشوفة على الجدران والسقف.
طريقة الاختبار هي قياس تدفق الإشعاع الحرج عن طريق إشعال العينة بنار صغيرة من خلال تحمل التغير التدريجي لطاقة الحرارة الإشعاعية.لوحات الإشعاع الحراري قياسات 850mm X 850mmيتم تبريد حامل عينة الاختبار بالماء ويتم تجهيزه بطاقة معايرة ثقبية ومستشعر تدفق الإشعاع الحراري لمعايرة منحنى تدفق الإشعاع الحراري.جهاز الاختبار لديه متطلبات عالية في المختبر، والمستخدم يحتاج إلى المزيد من تدابير السلامة قبل أن يتم تجميع جهاز الاختبار.

المعيار:BS:BS 476-7
الأبعاد:1220 ملم (غ) × 550 ملم (د) × 1920 ملم (ه)
الوزن: 210 كجم

متطلبات التثبيت

الكهربائية: 230 فولت 10 آمبرات الاسمية
درجة الحرارة المحيطة: 10°C إلى 35°C
إمدادات الغاز: بروبان وضاغط الهواء
غرفة الاختبار: 400 متر مكعب

اختبار شعلة الانتشار السطحي.pdf

ما هو اختبار انتشار اللهب؟

اختبارات انتشار اللهبيهدف إلى قياس ميل اللهب إلى الانتشار على الركيزة ويرتبط مباشرة باللهب السطحيالانتشار في سيناريو حريق حقيقي.
