تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE , Calibration Certificate
رقم الموديل: SL-SF601A
شروط الدفع والشحن
الحد الأدنى لكمية: 1 وحدة
الأسعار: negotiated
تفاصيل التغليف: علبة من الخشب المقاوم
شروط الدفع: L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 10 وحدة / شهر
جهد إمداد الطاقة: |
تيار متردد 220 فولت ± 10٪ |
ظرف العمل: |
15 ℃ ∽40 ℃ رطوبة نسبية 80٪ |
خرج الجهد العالي المتردد: |
400V ∽ 2200V ± 2٪ كل 100V 50VA |
خرج الجهد العالي DC: |
200V ∽ 600V ± 2٪ كل 50V |
فرن الحث بالتحكم في درجة الحرارة أقصى طاقة: |
500 واط |
نطاق تحكم درجة الحرارة: |
<100 |
خطأ في التحكم في درجة الحرارة: |
± 0.5 ℃ |
دقة قياس درجة الحرارة: |
0.1 ℃ |
وقت التحكم في درجة الحرارة: |
درجة حرارة الغرفة 90 درجة مئوية أقل من 20 دقيقة |
نطاق القياس: |
tgδ فقدان العزل الكهربائي: لا يوجد حد C x السعة: 15PF-300PF Rx المقاومة: 10M-20T |
البعد: |
450 (طول) × 310 (عرض) × 360 (ارتفاع) |
الوزن: |
18 كجم |
القرار: |
△ tgδ خسارة عازلة: 0.001٪ Cx السعة: 0.01pF △ Rx المقاومة: 0.01 |
الدقة: |
△ tgδ خسارة عازلة: ± (قراءة * 0.5٪ + 0.020٪) △ Cx السعة: ± (قراءة * 0.5٪ + 0.5PF) △ مقاومة Rx: ± قرا |
جهد إمداد الطاقة: |
تيار متردد 220 فولت ± 10٪ |
ظرف العمل: |
15 ℃ ∽40 ℃ رطوبة نسبية 80٪ |
خرج الجهد العالي المتردد: |
400V ∽ 2200V ± 2٪ كل 100V 50VA |
خرج الجهد العالي DC: |
200V ∽ 600V ± 2٪ كل 50V |
فرن الحث بالتحكم في درجة الحرارة أقصى طاقة: |
500 واط |
نطاق تحكم درجة الحرارة: |
<100 |
خطأ في التحكم في درجة الحرارة: |
± 0.5 ℃ |
دقة قياس درجة الحرارة: |
0.1 ℃ |
وقت التحكم في درجة الحرارة: |
درجة حرارة الغرفة 90 درجة مئوية أقل من 20 دقيقة |
نطاق القياس: |
tgδ فقدان العزل الكهربائي: لا يوجد حد C x السعة: 15PF-300PF Rx المقاومة: 10M-20T |
البعد: |
450 (طول) × 310 (عرض) × 360 (ارتفاع) |
الوزن: |
18 كجم |
القرار: |
△ tgδ خسارة عازلة: 0.001٪ Cx السعة: 0.01pF △ Rx المقاومة: 0.01 |
الدقة: |
△ tgδ خسارة عازلة: ± (قراءة * 0.5٪ + 0.020٪) △ Cx السعة: ± (قراءة * 0.5٪ + 0.5PF) △ مقاومة Rx: ± قرا |

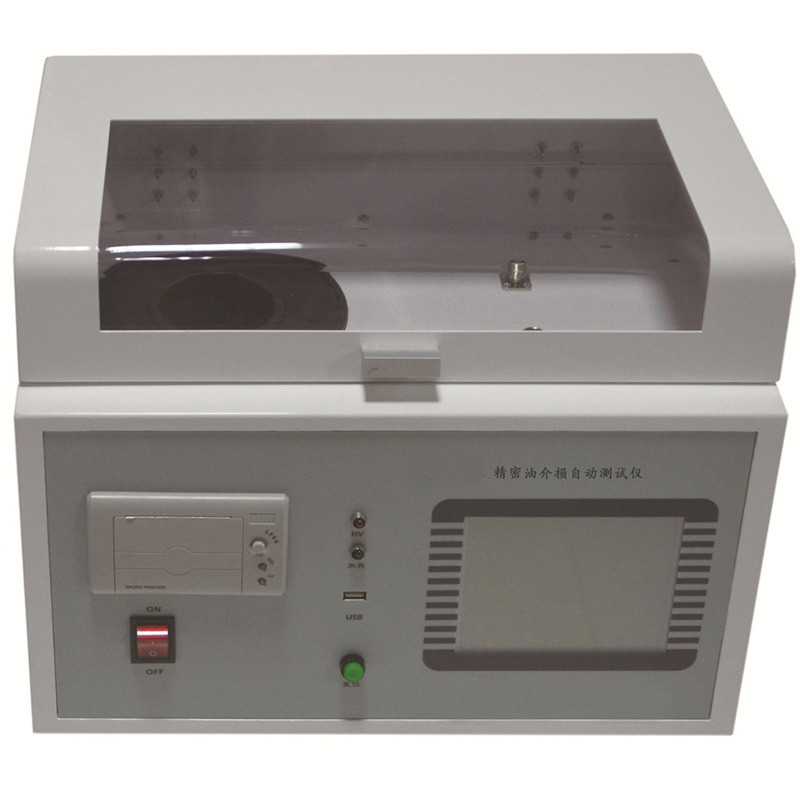

مقدمةاختبار الخسائر الكهربائية والمقاومة للزيت العازل
Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instruments. انها تتوافق تماما مع GB / T 5654-2007 القياس الوطني و DL / T421 معيار الطاقة.
معيار الطاقة DL / T421 ؛ التكامل الداخلي للكأس الزيتية الخسارة الكهربائية ، وجهاز التحكم في درجة الحرارة ، ومستشعر درجة الحرارة ، جسر الاختبار الخسارة الكهربائية ، مصدر الطاقة الاختبار AC ، مكثف القياسية ،اختبار المقاومة العالية، إلخ
إمدادات الطاقة الاختبارية، مكثف قياسي، مقياس المقاومة العالية، مصدر الجهد العالي المتردد وغيرها من المكونات الرئيسية. يتبنى الجزء التدفئة أحدث طريقة التدفئة بالتحفيز عالية التردد.
جزء التسخين يتبنى أحدث طريقة التسخين بالاندفاع عالية التردد ، والتي لها مزايا عدم الاتصال بين كوب الزيت وجسم التسخين ، التسخين المتساوي ،سرعة سريعة ومراقبة مريحة.
ملاءمة ومزايا أخرى. مصدر الطاقة اختبار التيار المتردد يعتمد طريقة تحويل التيار المتردد-DC-AC، وتجنب بشكل فعال تقلبات الجهد والوتيرة المنزلية على الديليكتريك
حتى لو كان المولد يولد الكهرباء ، فإن الجهاز يمكن أن يعمل بشكل صحيح. المكثف القياسي الداخلي هو SF6
مكثف ثلاثي القطب مليء بالغاز، فإن فقدان الكهرباء المضادة للكهرباء والمكثف في مكثف الكهرباء لا يتأثرون بدرجة حرارة و رطوبة البيئة،ضمان استمرارية الدقة للمعدة بعد فترة طويلة من الاستخدام.
هذا يضمن أن دقة الجهاز تبقى ثابتة بعد فترة طويلة من الاستخدام.
المعدات مجهزة بشاشة كبيرة (320 × 240) مع شاشة لمسة ، والتكنولوجيا الرقمية الداخلية ، كل القياسات الذكية التلقائية ، وأوضاع القياس المتعددة.
(320 × 240) شاشة لمس، قائمة كاملة باللغة الصينية، كل خطوة لديها إشارة صينية، ويمكن طباعة نتائج الاختبار.
لا يحتاج المشغل إلى تدريب مهني ليكون قادرا على استخدامه بمهارة.
(1) تتبنى كوب الزيت بنية ثلاثة أقطاب كهربائية تتوافق مع المعيار الوطني GB/T5654-20077/IEC 60247 ، مع الفاصل بين القطبين 2mm ،والذي يمكن أن يزيل تأثير سعة الضياع وتسرب الإسهال على نتائج اختبار الخسائر الكهربائية.
(2) يعتمد الجهاز على تدفئة التشغيل المتوسطة التردد وخوارزمية التحكم في درجة حرارة PID. طريقة التسخين لديها مزايا عدم الاتصال بين كوب الزيت والجسم التدفئة،تسخين موحد، سرعة سريعة والتحكم المريح، بحيث يتم التحكم في درجة الحرارة بدقة ضمن نطاق خطأ درجة الحرارة المحددة مسبقا.
(3) المكثف القياسي الداخلي هو مكثف SF6 مليء بالغاز بثلاثة أقطاب كهربائية ، فإن فقدان الكهربائية والقدرة الكهربائية للمكثف لا تتأثر بدرجة الحرارة والرطوبة المحيطة ،حتى يتم ضمان دقة العدسة بعد فترة طويلة من الاستخدام.
(4) مصدر الطاقة الاختبارية التيار المتردد يعتمد طريقة تحويل AC-DC-AC ، وتجنب بشكل فعال تأثير تشغيل الجهد العام وتقلبات التردد على دقة الاختبار الديليكتريك ،حتى لو كان المولد يولد الكهرباء، يمكن أن تعمل الأداة بشكل صحيح.
(5) وظيفة الحماية المثالية. عندما يكون هناك زيادة في الجهد ، زيادة في التيار الحالي ، عالية الجهد الدائرة المختصرة ، يمكن أن أداة قطع بسرعة الجهد العالي وإصدار رسالة تحذير.عندما يكون مستشعر درجة الحرارة قد فشل أو غير متصل، يتم إصدار رسالة تحذير.
هناك رلاي للحد من درجة الحرارة في فرن التسخين بالاندفاع المتوسط. عندما تتجاوز درجة الحرارة 120 درجة، يتم إطلاق الرلاي وتوقف التسخين.
(6) تعيين بسيط لبارامترات الاختبار. نطاق تعيين درجة الحرارة 0~120°C، نطاق تعيين الجهد المتردد
500 ~ 2200 فولت ، مجموعة تعيين الجهد المتردد من 300 ~ 500 فولت.
(7) استخدام شاشة LCD كبيرة، مع الضوء الخلفي، عرض واضح. واجهة الإنسان الآلة ودية، فقط اتبع إشارات القائمة الصينية، أوامر الإدخال،يمكن للمعدل إجراء الاختبار تلقائيًاوتخزين وطباعة نتائج الاختبار تلقائيًا.
(8) يمكن حفظ الساعة في الوقت الحقيقي وتاريخ الاختبار والوقت وعرضه وطباعة نتائج الاختبار.
(9) وظيفة معايرة كوب الكترود الفارغ.قياس القدرة الكهربائية وعامل الخسارة الكهربائية للكأس الكهربائية الفارغة للحكم على حالة تنظيف وتجميع كأس الكهرباء الفارغةيتم حفظ بيانات المعايرة تلقائيًا لتسهيل الحساب الدقيق للقدرة النسبية ومقاومة التيار المباشر.
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10% |
| حالة العمل | 15 درجة مئوية 40 درجة مئوية RH < 80% |
| مخرجات الجهد العالي المتردد | 400 فولت 2200 فولت± 2% لكل 100 فولت 50 فولت |
| مخرجات الجهد العالي المتردد | 200 فولت 600 فولت ± 2٪ كل 50 فولت |
| فرن الحث المتحكم في درجة الحرارة القوة القصوى | 500 واط |
| نطاق تحكم درجة الحرارة | < 100 درجة مئوية |
| خطأ في التحكم في درجة الحرارة | ± 0.5°C |
| دقة قياس الحرارة | 0.1°C |
| وقت ضبط درجة الحرارة | درجة حرارة الغرفة إلى 90 درجة مئوية أقل من 20 دقيقة |
| نطاق القياس | tgδ خسارة كهربائية غير محدودة C × السعة:15PF-300PF المقاومة Rx:10M-20T |
| القرار | △ tgδ خسارة كهربائية:0.001% △ Cx سعة:0.01pF △ Rx المقاومة:0.01 |
| الدقة | △ tgδ خسارة كهربائية: ± ((قراءة * 0.5٪ + 0.020٪) |
| السماح النسبي εr | يتم احتسابها تلقائيًا وفقًا لـ Cx ، والدقة هي نفس Cx |
| مقاومة الحجم ρ | يتم احتسابها تلقائيًا وفقًا لـ Rx ، بنفس دقة Rx |
| البعد | 450 ((L) × 310 ((W) × 360 ((H) |
| الوزن | 18 كجم |

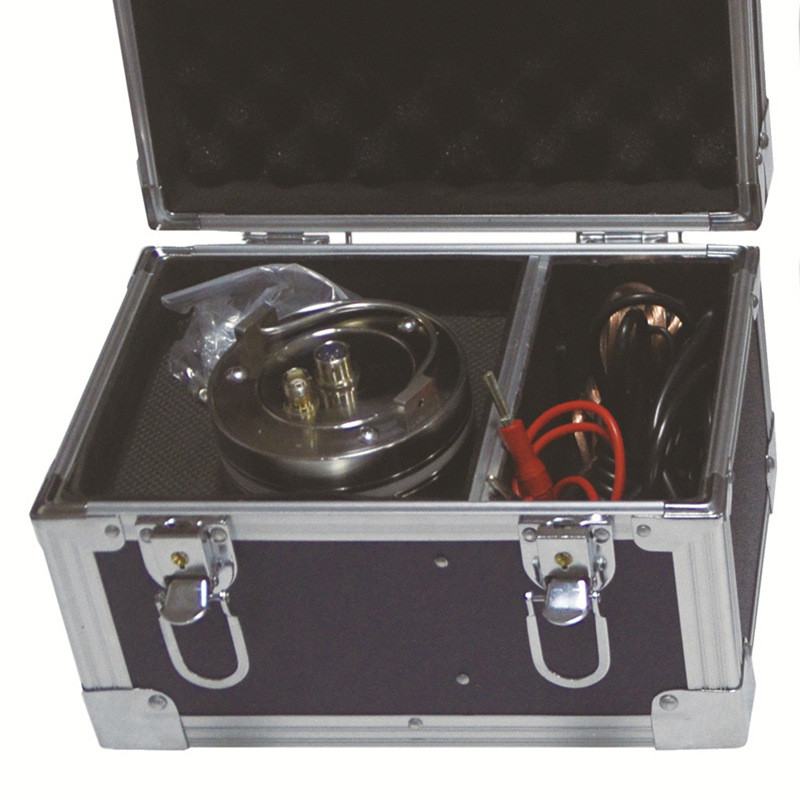

(1) المسافة بين الضغط العالي والضغط المنخفض 2 ملم
(2) القدرة الكهربائية للكأس الفارغة 60 ± 2PF
(3) أقصى جهد اختبار للتردد الصناعي 2000V
(4) الخسارة الكهربائية في الكوب الفارغ tgδ< 1 × 10-4
(5) سعة السائل حوالي 40 مل
(6) مادة الكترود الفولاذ المقاوم للصدأ
(7) حجم 70mm ((D) × 120mm ((H)
