غرفة فرن نفق ASTM E84 شتاينر لحرق سطح مواد البناء

ASTM E84 غرفة فرن نفق شتاينر لحرق السطح خصائص مواد البناء

التصميم الذي يشير إلى المعايير أدناه

ASTM E84: طريقة اختبار قياسية لخصائص حرق سطح مواد البناء.

مقترح تصميم غرفة فرن نفق شتاينر

2.1 ملخص

هذا الحل التقنيغرفة فرن نفق شتاينر يعتمد على دمج الأجهزة والكهرباء، ويستخدم نظام التحكم المتعدد الوظائف المتقدم من OMRON للجمع بين تسلسل الإشعال، وسلامة الاحتراق، والترابط الكهربائي،التحكم التلقائي في درجة الحرارة، ضبط يدوي، مراقبة إنذار، واستحواذ البيانات / الاتصالات في واحد.يستخدم نظام التحكم في درجة حرارة الفرن والضغط نظام التحكم المكون من جهاز تحكم OMRON + Advantech + برنامج Visual Basic للتحكم التلقائي والرصد عبر الإنترنتمحطة تشغيل الكمبيوتر العلوية Advantech تعمل وتراقب معايير العملية اللازمة للفرن. لديها تخزين البيانات والتفتيش والطباعة. ، ووظائف أخرى. في الوقت نفسه، وفقا لمتطلبات المعايير UL910 / NFPA262، يمكن إعداد غرفة اختبار الاحتراق المخصصة لاختبار الاحتراق،هذه غرفة اختبار الاحتراق يعزل بشكل فعال من فرن النفق الأفقي شتاينر"تثبيت نهاية قياس كثافة الدخان في غرفة مظلمة،تجنب التدخل من الضوء الخارجي؛حرق منطقة الاختبار،تبني طريقة تصميم مستقلة،وفقا لمتطلبات المعيار،يجب أن توفر تدفق الهواء الحرولذلك، خلال فترة الاختبار بأكملها، يجب أن تبقى الغرفة تحت ضغط هواء خاضع للسيطرة من 0-12 با (حجم الماء 0-0.05 بوصة) أعلى من ضغط الهواء المحيط.3 درجة مئوية-26.7 درجة مئوية (65 درجة فهرنهايت-80 درجة فهرنهايت) ورطوبة نسبية 45-60٪

2.1.1 ظروف التصميم

نوع الفرن: فرن النفق الأفقي شتاينر

أبعاد الفرن الرئيسية: حجم الفرن 7620mm * 451mm * 305mm

عدد أغطية الفرن: فرن أنفاق شتاينر الأفقي: 1 غطاء فرن

درجة حرارة تشغيل الفرن: تصل إلى 600 درجة مئوية (درجة حرارة غازات الدخان)

الوقود: الميثان بنقاء 95% على الأقل

قيمة الحرارة للوقود: 3500btu / lb

ضغط الوقود: 0.4-0.5MPa

نموذج المحرق: محرق مزدوج على شكل U

درجة حرارة الصرف من أنبوب الدخان: < 250 درجة مئوية، وعادة ما يتم التحكم في درجة حرارة غاز الدخان ضمن 200 درجة مئوية.

طريقة اختبار الكائن المختبر: رفع السقف الأفقي للفرن - الفرن

شروط التصميم 15KVA ، 380V / 220V ، 3 مراحل. ملاحظات: يمكن تخصيص الجهد.

2.1.2 المعلمات الهيكلية

1. هيكل الفرن: الطوب المقاوم للنيران + صفيحة الفولاذ المقاوم للصدأ SUS304
2. هيكل أسفل الفرن: الطوب المقاوم للنيران 229mm × 114.5mm × 64mm
3. نوع و كمية المحرقة: محرقة مزدوجة على شكل U بطول 13/4 بوصة
4. طريقة تصريف الدخان: تصريف دخان ميكانيكي + خلط الهواء البارد على الجدار الخلفي
5. طريقة فتح باب الفرن: أفقي مكون فرن-رفع السقف رفع وتحويل (المصمم على الطلب)
6. مخطط الفرن

2.1.4 الغرض:

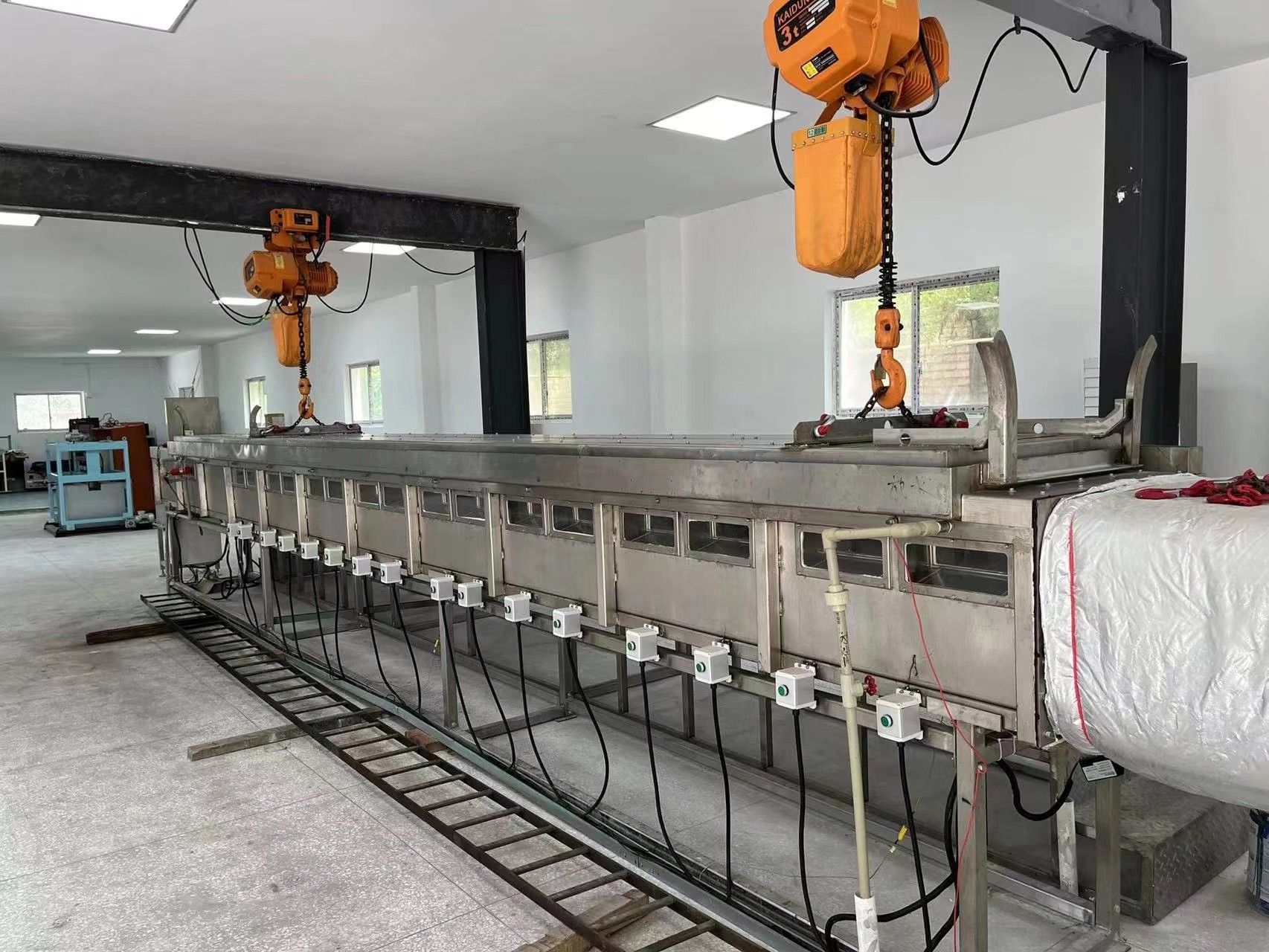

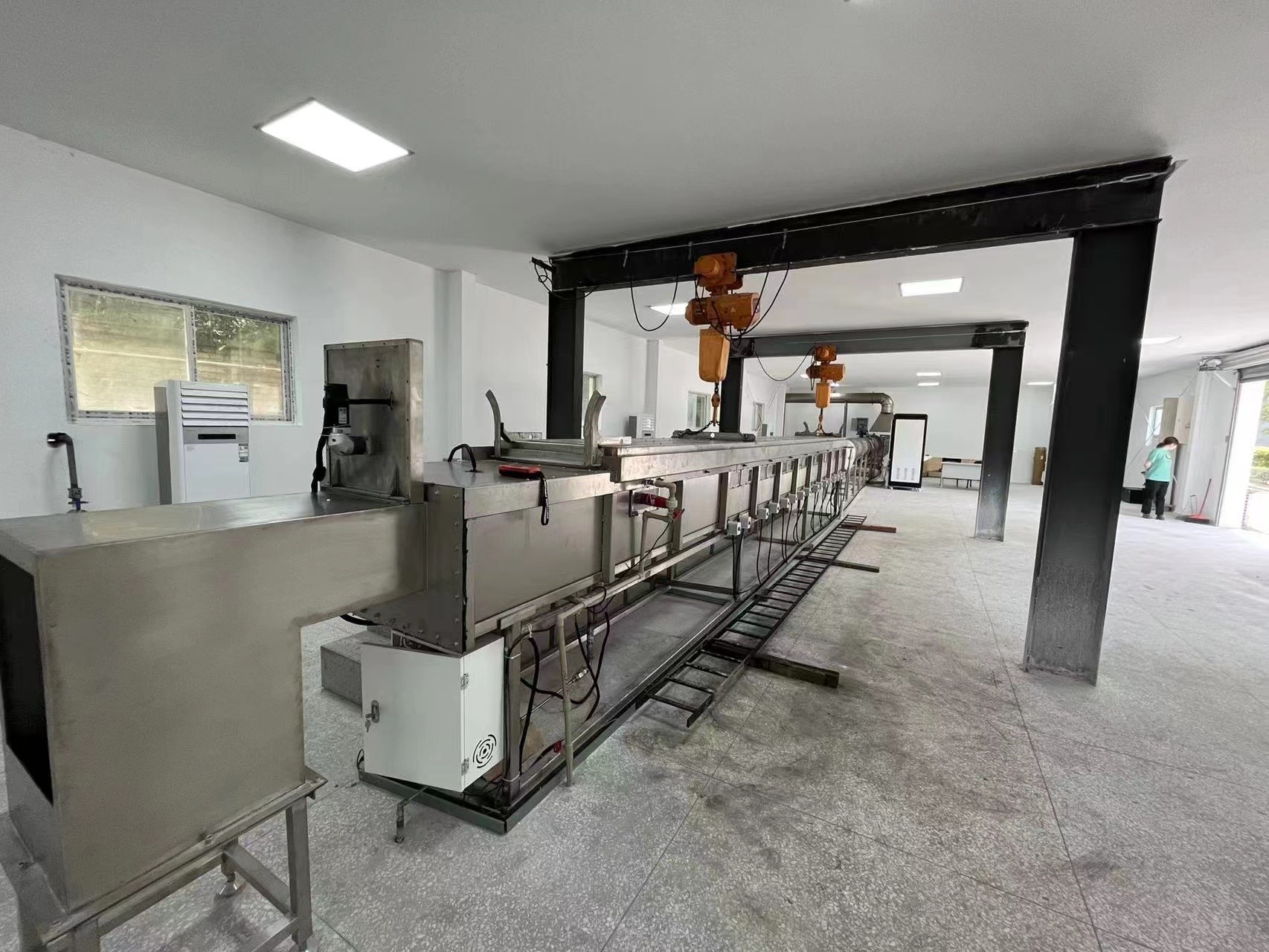

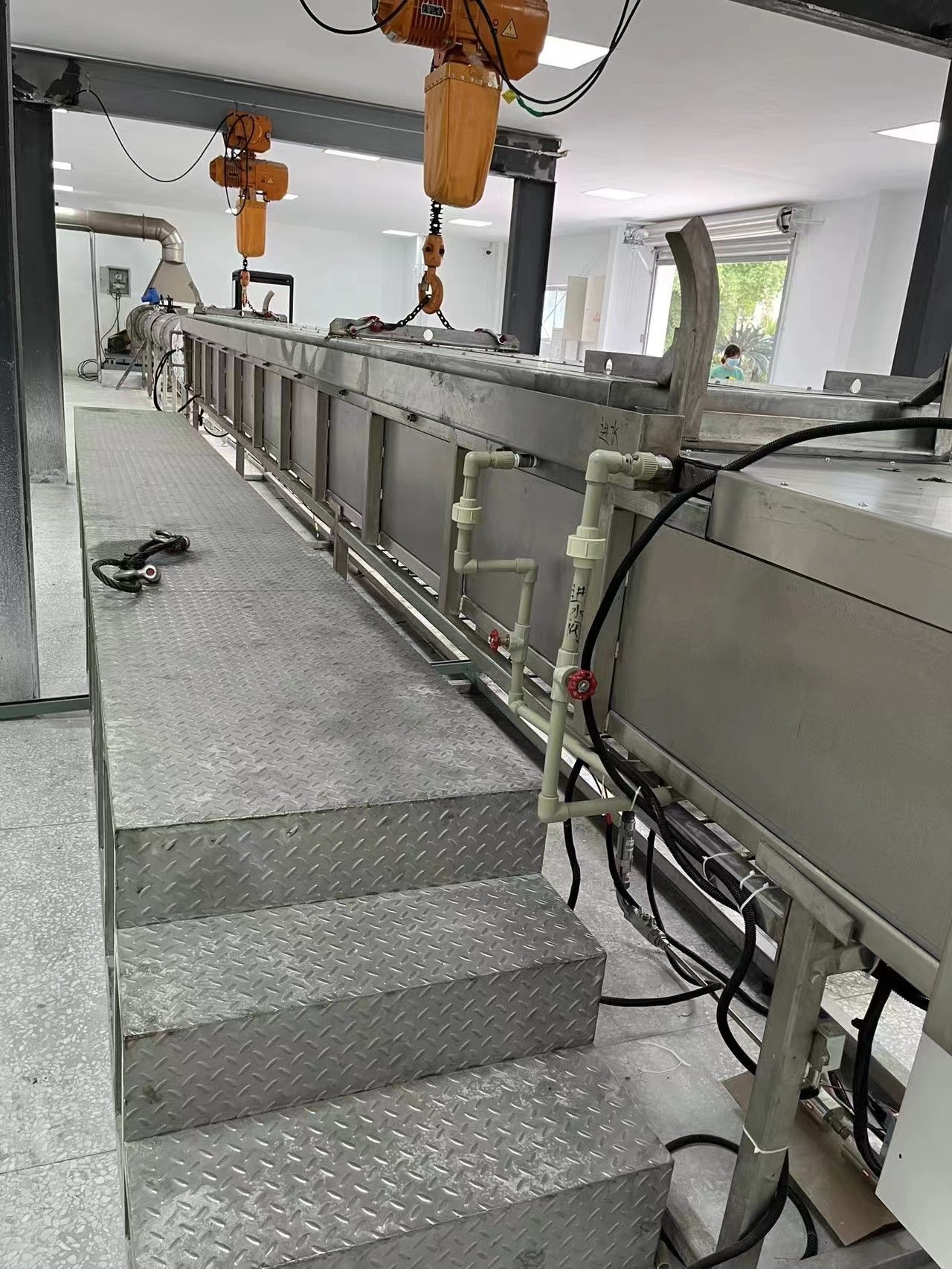

غرفة فرن نفق شتاينرمن أجل اختبار مواد البناء حسب المعيار ASTM E84.

2.1.5 مبادئ التصميم

تبني مبادئ التكنولوجيا المتقدمة والموثوقية والسلامة والعقلانية الاقتصادية

2.2 هيكل الفرن

2.2.1 قشرة الفرن

يتكون هيكل فولاذ الفرن من أنبوب مربع / نهاية أنبوب مستطيل ، جانب مستقيم ولوحة فولاذية جسم الفرن. بعد أن يتم لحامها بقوة عالية ، فإنه يشكل كليًا متينًا ،يمكن استخدامها دون تشوه لفترة طويلة.

صفيحة فولاذية لهيكل الفرن:SUS304،δ=3mm

إطار الفرن: Q235-A ، أنبوب مربع / أنبوب مستطيل

القضبان العرضية للفرن: Q235-A ، أنبوب مربع / أنبوب مستطيل

النافذة: الزجاج الكوارتز والزجاج المعالج مزيج من طبقة مزدوجة،δ=3mm،70mm±6mm×280mm±38mm

يوفر الستار ارتفاع افتتاح 74 ~ 78mm من مستوى الأرض في الغرفة. يمكن ضبط الستار.

يقع المحرق في 1372 ± 10mm من مدخل الهواء. منفذ سرعة الهواء هو 381 ± 5mm من مدخل الهواء.

أماكن العاملات الحرارية

1. يقع ثيرموبول 18 awg في 7000±10mm من منفذ المحرق ((معرّض على الهواء) ؛
2. يقع ثيرموبول 18 awg في 3960±10mm من منفذ المحرق ((مدمج تحت الأرض) ؛

يقع ثيرموبول 18 awg في 7090 ± 10mm من منفذ المحرق (مدمج تحت الأرض).

يتم تصنيع الحواف من الصلب Q235-A، مع جهاز تبريد بالماء.

2.2.2مواد مقاومة للأفران

تتكون حصانات فرن الاختبار من الطوب المقاوم للنار.في نفس الوقت، من أجل توفير اضطراب الهواء المطلوب خلال عملية الاحتراق،حُصِل من خلال وضع ستة 229mm طويلة × 114.5mm عرض × 64mm سميكة الطوب المقاوم للحرارة ((خط عمودي طويل من الجدار و 114خط مواز طوله 5 ملم) وفقًا للخط الأوسط المقاس للمحرق إلى خط وسط الطوب المقاوم للنار، الطوب المقاوم للنار بالقرب من النافذة (دون عرقلة النوافذ) 1.98m±152mm،3.96m±152mm و 5.79±152mm، مسافة الجانب الآخر 1.37m±152mm،2.90م ± 152م و 4.88م ± 152م

أقصى مقاومة لدرجة الحرارة: 1427 درجة مئوية (2600 درجة فهرنهايت)

الكثافة الكبيرة: 0.77±0.046g/cm3

التوصيل الحراري عند درجة حرارة متوسطة:

260°C ((500°F) 0.23W/m·°C

538 درجة مئوية ((1000 درجة فهرنهايت) 0.27 W/m·°C

815 درجة مئوية ((1500 درجة فهرنهايت) 0.32 W/m·°C

1093 درجة مئوية ((1500 درجة فهرنهايت) 0.37 W/m·°C

2.2.3باب الفرن وآلية الضغط

تشغيل باب الفرن فوق جسم الفرن ، كجهاز إغلاق لهيئة الفرن. يتكون من المعادن والمعازل غير العضوية.مادة عازلة غير عضوية سمكها 51 ملم ± 6 ملم

يتم لحام باب الفرن الأفقي بواسطة قطاع الفولاذ، واستخدام الوزن الذاتي طريقة الرفع الرأسي للضغط، لمراقبة حالة الفرن،نوافذ مراقبة مثبتة على جانبي جدار الفرن، للحصول على ختم فعال، يعمل سقف الماء الفعال كختم بين باب الفرن وجسم الفرن،استخدام مياه الصنبور كمصدر المياه الدائرة يمكن أن يوفر ليس فقط ختم لمراقبة جودة جسم الفرن وباب الفرن، ولكن أيضا إزالة الحرارة خلال اختبار الاحتراق وحماية جسم الفرن بشكل فعال.

المختبر يجب أن يقدم الرافعة لرفع الغطاء.

درجة حرارة الاستخدام الفعلية تصل إلى 1050 درجة مئوية.

الكثافة: 335±5kg/m3

التوصيل الحراري: 0.085W/mK@400 °C

البعد 7620±50mm*451±5mm*305±5mm
