DIN 4102-15 / 16 جهاز اختبار Brandschacht لمواد البناء

جهاز اختبار Brandschacht DIN 4102-15/16

1التطبيق

يصف DIN 4102-16 الإجراء الموحد لاختبار مواد البناء في "Brandschacht" وفقًا DIN 4102-15.يتم مراجعة DIN 4102-16 من أجل تحديث قائمة المنتجات الموحدة المستخدمة في طريقة الاختبارتستخدم طريقة الاختبار لاختبار الحريق لمواد البناء.والذي يخرج منه غاز الدخان من فوقوهي مجهزة بمحرق غاز مربع من خلالها يتم تعريض العينة التي تم ترتيبها في إطار التثبيت لتشكل دخانًا للاشتعال.

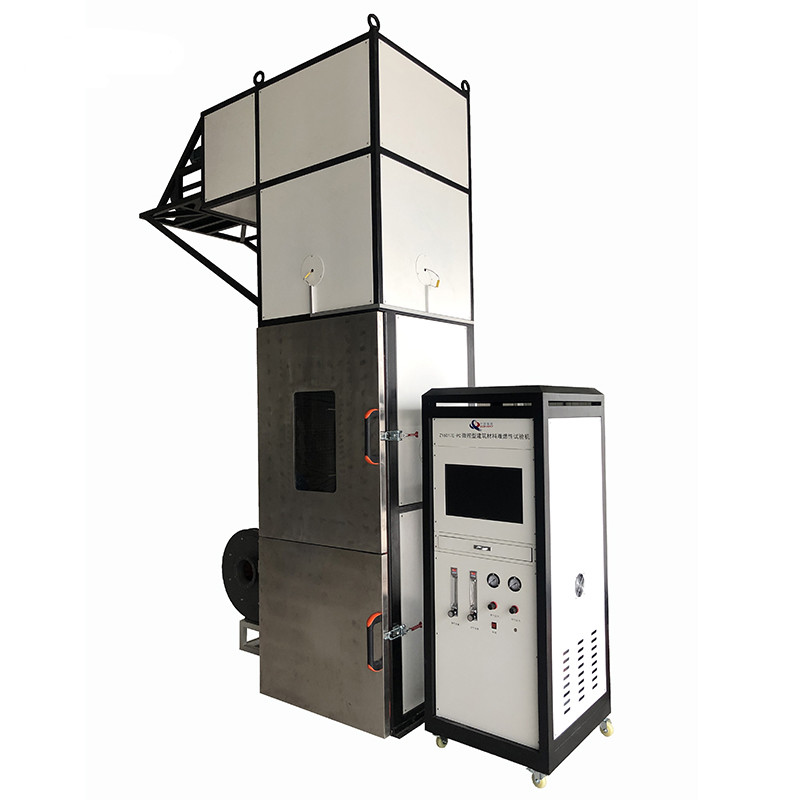

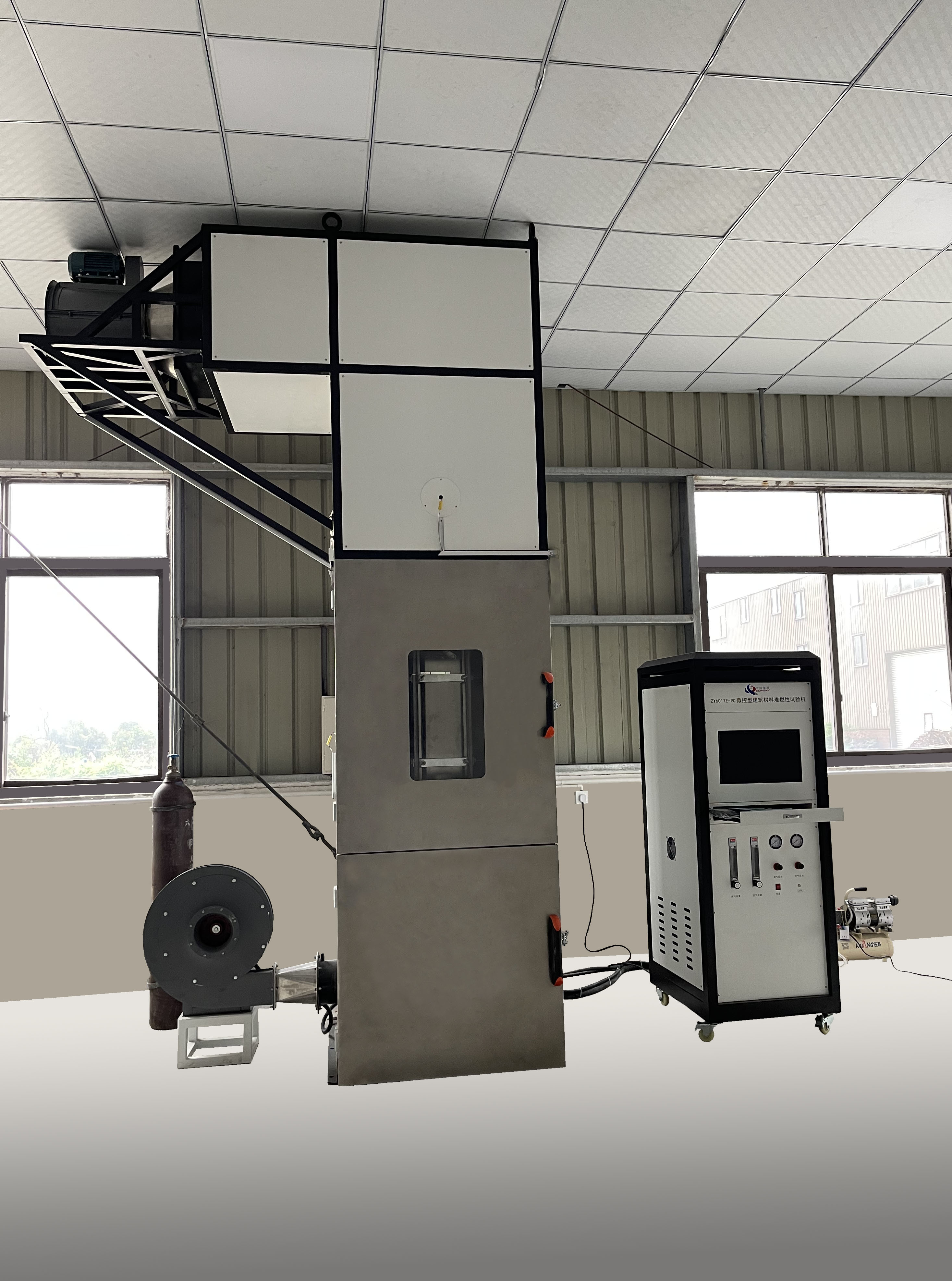

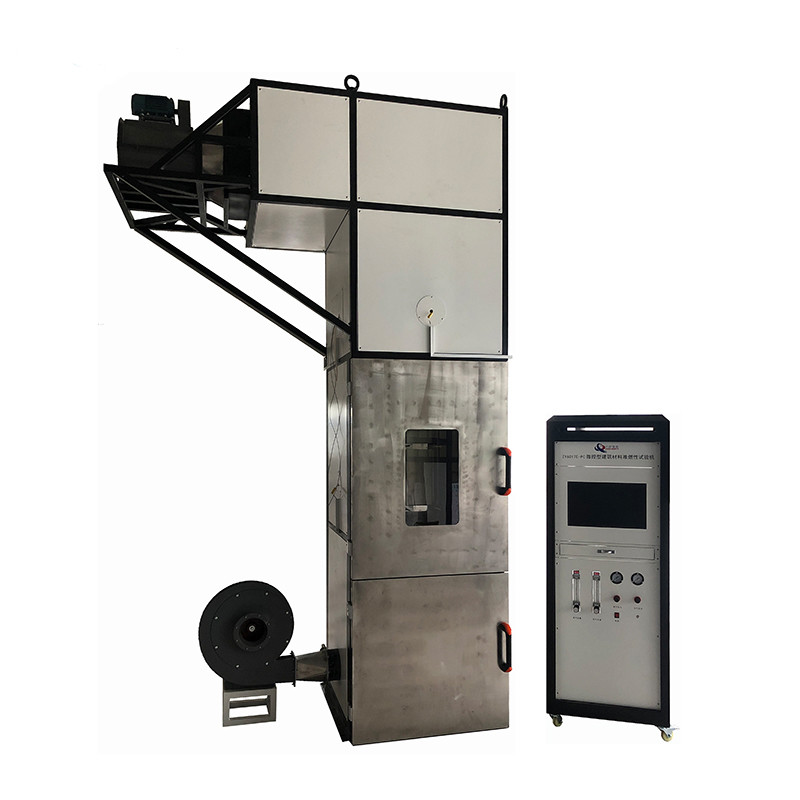

جهاز اختبار Brandschacht، وفقًا لمعيار DIN 4102 الجزء 15 ، مصممة لاختبار حريق مواد البناء والعناصر.الذي له تدفق ثابت للهواء المدخل من الأسفل، وتخرج غازات الاحتراق من الجزء العلوي من الغرفة. يتم تركيب العينات رأسياً وتعريضها للنار الناتجة عن محرق غاز مربع.

2المعلمات التقنية

2.1 يتضمن جهاز الاختبار غرفة الاحتراق، ومركز التحكم، والحارق، وحامل العينات، وجهاز المعايرة، وما إلى ذلك.

2.2 حجم الجوفة الداخلية لغرفة الاحتراق هو 800mm*800mm*2000mm، وجدار الغرفة هو بنية عازلة متعددة الطبقات.

2.3 جدار غرفة الاحتراق هو بنية متعددة الطبقات ، من الداخل إلى الخارج: صفيحة فولاذية 2 ملم ، ورقة الأسبستوس 6 ملم (كثافة لا تتجاوز 600 كجم / م 3) ،الألياف العازلة المعدنية سمكها 40 ملم (الكثافة الاسمية 100 كجم/م3)لوحة فولاذية خارجية

2.4 غرفة الاحتراق من الأسفل إلى الأعلى، غرفة الدخول، منظم الهواء، غرفة الاحتراق، غرفة القياس والغاز الخارجي.

2.5 يتم إمداد غرفة الدخول بالهواء من سرعة ثابتة ودرجة حرارة ثابتة من خلال قناة φ200 على الجانب الأيمن

2.6 نظام مدخل بدرجة حرارة ثابتة قادر على توفير تدفق ثابت للهواء بمعدل تدفق 10±1m3/min ودرجة حرارة 23±2°C.

2.7 غرفة دخول مجهزة بشريحة حرارية مدرعة من النوع K لقياس درجة حرارة الهواء المدخل بدقة 0.1 درجة مئوية

2.8 مُثبت الهواء، مثبت فوق غرفة الإدخال، يتكون من لوحة فولاذية مسامية وطبقات متعددة من شعير الألياف الزجاجية، لتجانس تدفق الهواء في الإدخال

2.9 غرفة احتراق لاستيعاب المحرق ومقعد الاختبار، وهو إطار مستطيل يبلغ ارتفاعه 1000 مم مع مسامير على الجانبين الأربعة لضبط مسافة تركيب العينة

2.10 محرقة ، محرقة مربعة 200 ملم * 200 ملم ، مع فوهات الاحتراق موزعة بالتساوي على جميع الجانبين الأربعة ، مع فتحات فوهات قطرها 3.5 ملم ، قادرة على توفير اللهب النفاث المتساوي

2.11 نظام غاز، يتكون من صمام خفض الضغط، ومقياس الضغط، وصمام الكهربائي، ومقياس تدفق الكتلة، ومشعل شرارة كهربائي.

2.12 مجهزة بمقياس تدفق كتلة الميثان ومقياس تدفق كتلة الهواء للسيطرة على تدفق الغاز بدقة التحكم أفضل من 2%

2.13 مجهزة بمشعل كهربائي عالي الجهد لإشعال مصدر الإشعال عن بعد

2.14 مع أبواب الفرن العلوية والسفلية مثبتة خارج غرف الدخول والاحتراق لتسهيل تركيب العينات ومعدات الصيانة ، مع مقاومة الانفجار ،الزجاج المقاوم لدرجات الحرارة العالية مثبت على الباب العلوي لتسهيل مراقبة الظواهر في الاختبار

2.15 يتم تجهيز قسم القياس بمنطقة لقياس ضغط T وترموكابل الدخان.

2.16 استخدام أنبوب قياس الضغط من نوع T متصل بمستشعر ضغط تفاضلي صغير، مع برنامج للضغط الواقعي في الغرفة في الوقت الحقيقي.

2.17 استخدام ثيرموبولات مدرعة من الفولاذ المقاوم للصدأ من طراز أمريكا أوميغا K بدقة 0.1 درجة مئوية

2.18 مدخن مربع، يقع في الجزء العلوي من غرفة الاحتراق، مع الجزء السفلي متصل بغرفة الاحتراق والجزء العلوي متصل بنظام العادم الخارجي.

2.19 تكوين جهاز قياس الهواء بالأسلاك الساخنة، نطاق 0-10m/s، دقة 0.1m/s، للتعديل المتساوي للهواء.

2.20 أوميغا ثيرموبارلز لكل من جدار الصندوق والفحم، والتي يمكن أن تكون معايرة للحمل الحراري بواسطة البرنامج.

2.21 برنامج الاختبار هو نظام لجمع البيانات الذي يجمع بيانات درجة الحرارة والضغط والوقت في الوقت الحقيقي، ويتحكم في تدفق الغاز، ويقوم بإجراء الاختبارات وتصدير تقارير الاختبار.

3شروط التثبيت

2.1 التثبيت الداخلي

2.2 أبعاد صندوق الاحتراق 1290mm*1050mm*3950mm

2.3 حجم خزانة التحكم 2000mm*1050mm*850mm

2.4 إمدادات الكهرباء: 220 فولت 32A

2.5 الغاز: الميثان، نقاء 99٪ أو أكثر.

2.6 الهواء المضغوط: 0.6Mpa، معزول من الزيت و معزول من الماء
