معدل دقة 5 ٪ ASTM E1623 مقياس الحرارة المتوسط

مقياس الحرارة المتوسط على نطاق ASTM E1623

1مقدمة المنتج

مقياس الحرارة المتوسط، يستخدم لقياس خصائص احتراق العينات المعرضة عموديا لمصدر إشعاع معين

2المعلمات التقنية

• 2.1 يحتوي المعدات على لوحة مشعة، وعقدة تركيب عينة، ونظام لجمع غازات الدخان ونظام لجمع عينة الغاز، ونظام تحليل الغاز ومعالجة البيانات، ونظام إمداد الغاز.
• 2.2 يتم لحام دعامة تركيب لوحة الإشعاع بواسطة أنبوب مربع 50 × 50 ملم ، ويتم تغطية السطح بطلاء أسود ، مما يمكن أن يزيد بشكل فعال من عمر الخدمة.يمكن تبريد أنبوب مربع عن طريق الماء البارد لمنع التشوه الحراري;
• 2.3 تتكون لوحة الإشعاع من لوحة سيراميكية مقاومة لدرجات الحرارة العالية، ويمكن أن يشكل السطح مصدر إشعاع تحت الحمراء خالٍ من الحريق، وتكون كثافة الإشعاع لا تقل عن 50 كيلوواط/م2
• 2.4 حجم قرص سيراميكي واحد هو 95*158mm، 4 قطع تشكل وحدة، ما مجموعه 27 وحدة تشكل مصدر إشعاع بحجم 1524*1330mm.
• 2.5 مجهزة بمحترق طيار، يتم إشعالها بواسطة جهاز إشعال الشرارة الكهربائية
• 2.6 يتم تجهيز كل وحدة من الوحدات الثلاث بشكل فردي بجهاز تنفيس، وجهاز تحكم الغاز الطبيعي ومزج فنتوري.
• 2.7 يتم لحام دعامة تركيب العينة بواسطة فولاذ الكربون الذي يمكنه تحمل درجات الحرارة العالية ودعم العينات بشكل مستقر حتى سمك 152 ملم.
• 2.8 يتم تثبيت دعامة تركيب العينة على العربة، ويمكن وضع عينة الاختبار وإزالتها بسرعة بواسطة الحديد على الأرض.
• 2.9 مجهزة بجهاز وزن، دقة أقل من 1 غرام.
• 2.10 مجهزة بغطاء وقائي يبرد بالماء لحماية العينة من درجة حرارة سطح أقل من 100 درجة مئوية قبل تعريضها للإشعاعويمكن تحريكها بعيدا عن الغطاء الوقائي المبرد بالماء في غضون ثانيتين من خلال جهاز هوائي;
• 2.11 مجهزة بمقياس حرارة لقياس درجة حرارة سطح اللوحة المشعة بدقة منخفضة تصل إلى 1 درجة مئوية.
• 2.12 سلك التدفئة الكهربائي المثبت في الجزء السفلي والعلوي من العينة، يستخدم لإشعال عينة الاختبار
• 2.13 مقياس تدفق الحرارة المبرد بالماء من Schmidt-Boelter ، نطاق القياس 0-50kw/m2 ، دقة ± 3 ٪ ؛
• 2.14 لوحة معايرة تدفق الحرارة، مصنوعة من لوحة غطاء حمض السيليسكي 740 كجم/م3، بحجم 1000*1000*12.7 ملم، 5×5 مجموع 25 فتحة معايرة مرتبة على السطح، تستخدم لمعايرة الحرارة المشعة.

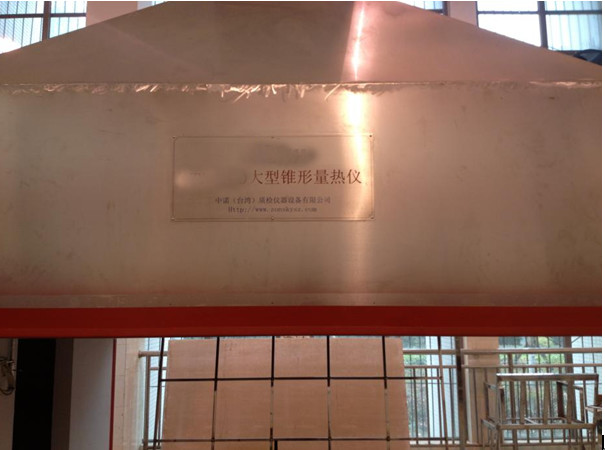

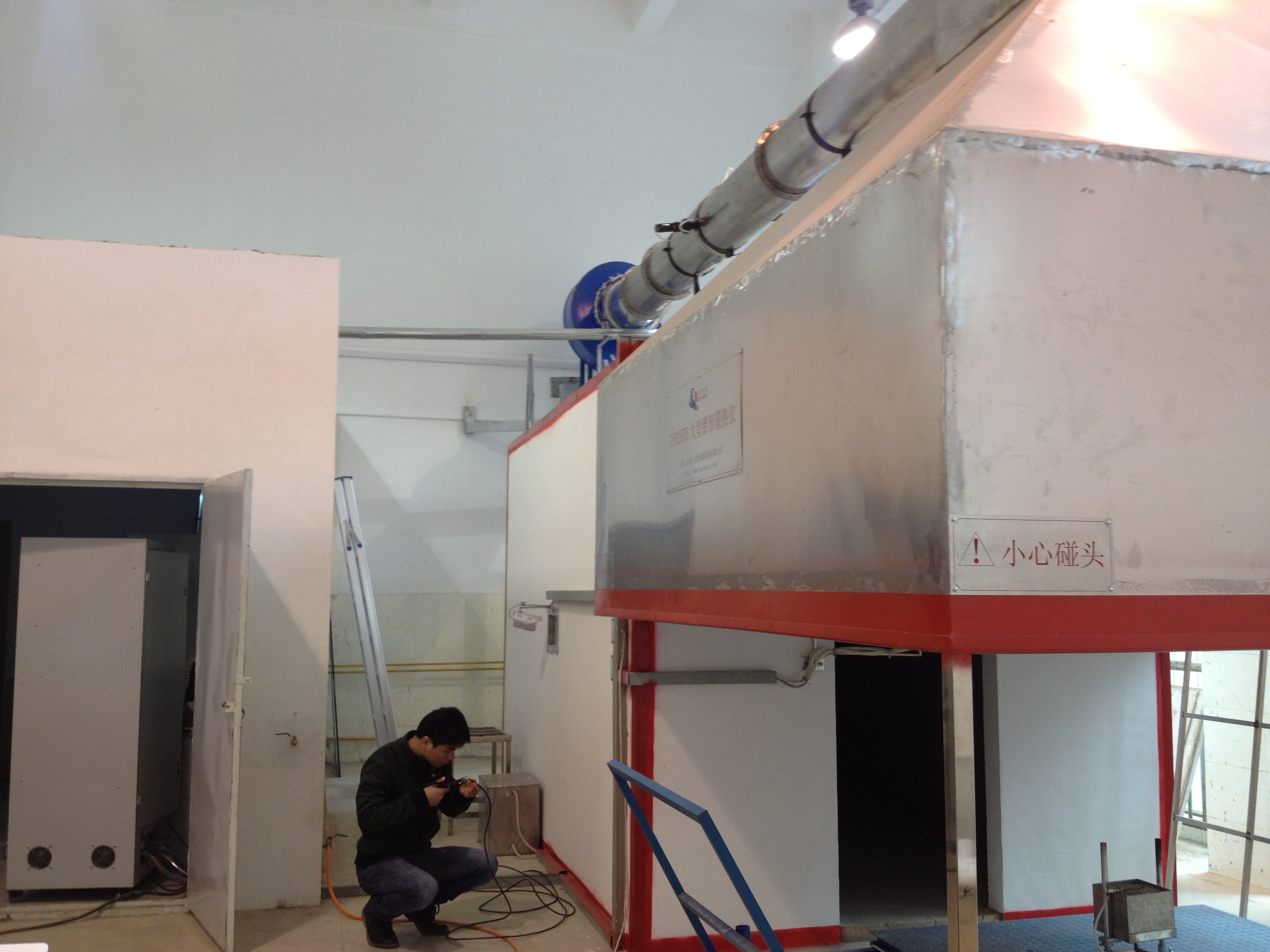

• 2.15 يتم تركيب جهاز جمع غازات الدخان المخروط مباشرة فوق طاولة الوزن والعينة. حجم القاع هو 2440mm * 2440mm وارتفاعه 1000mm.الجزء العلوي من مجمع غازات الدخان مخروط هو مربع 900mm * 900mm * 900mm. * يتم تركيب لوحة فولاذية 900 ملم في المربع العلوي لتشكيل مزج غاز الدخان
• 2.16 أقصر طول لخط إخراج الفولاذ المقاوم للصدأ لا يقل عن 5000 ملم ، والقطر هو 400 ملم ، ويتم تجهيز كلا الطرفين بأجهزة خلط غازات الدخان.
• 2.17 أنظمة الصرف الصافي للدخان لديها قدرة كافية لجمع جميع غازات الدخان الناتجة في اختبار الاحتراق، ويتم ضبط حجم الصرف الصافي للمروحة باستمرار،والقدرة على تصريف الدخان لا تقل عن 8000m3/h;
• 2.18 مروحة العادم هي مروحة طائفة مركزية، الخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ، ودرجة الحرارة لا تقل عن 300 درجة، ويتم استخدام مروحة تحويل التردد لضبط السرعة.

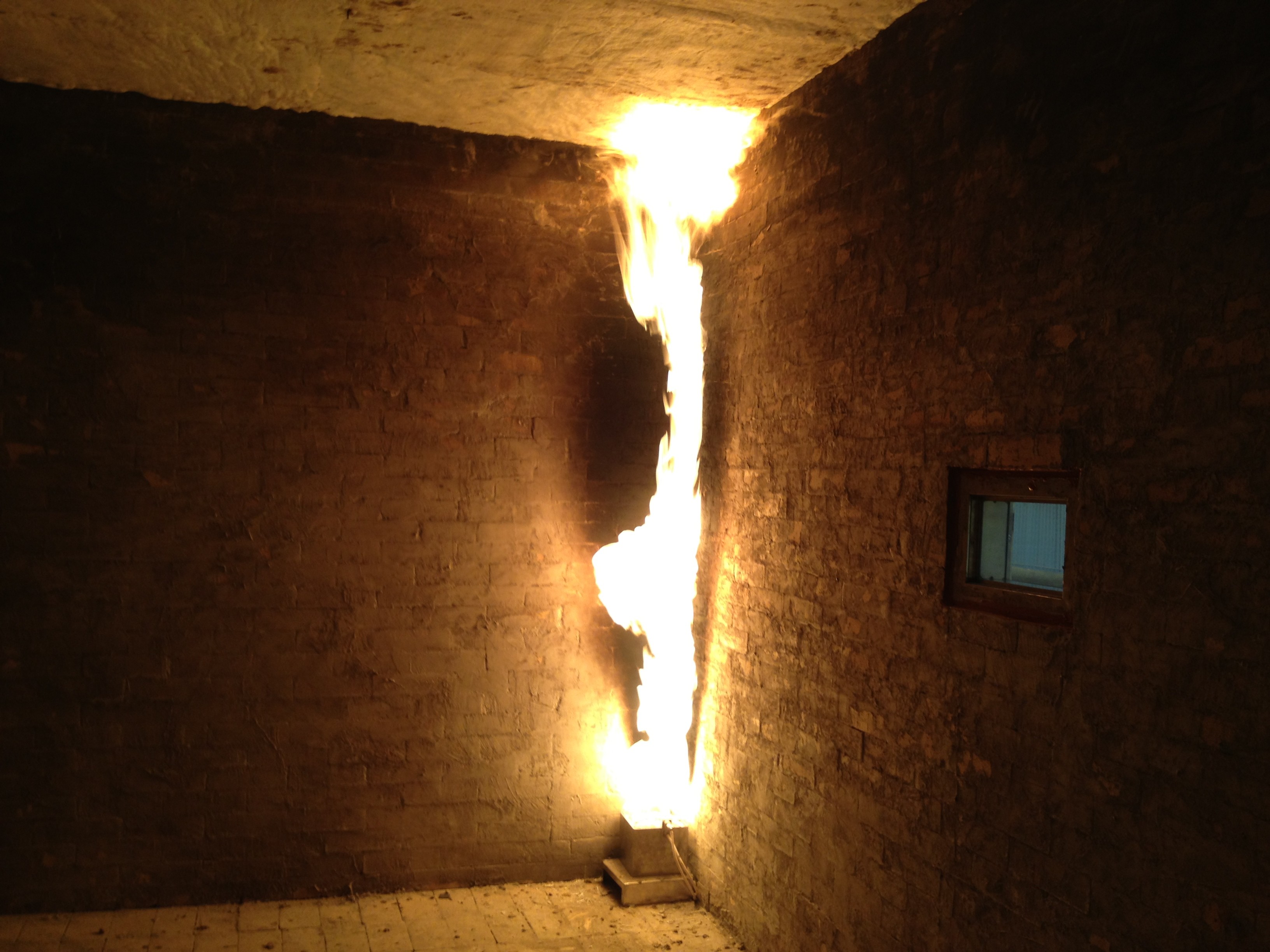

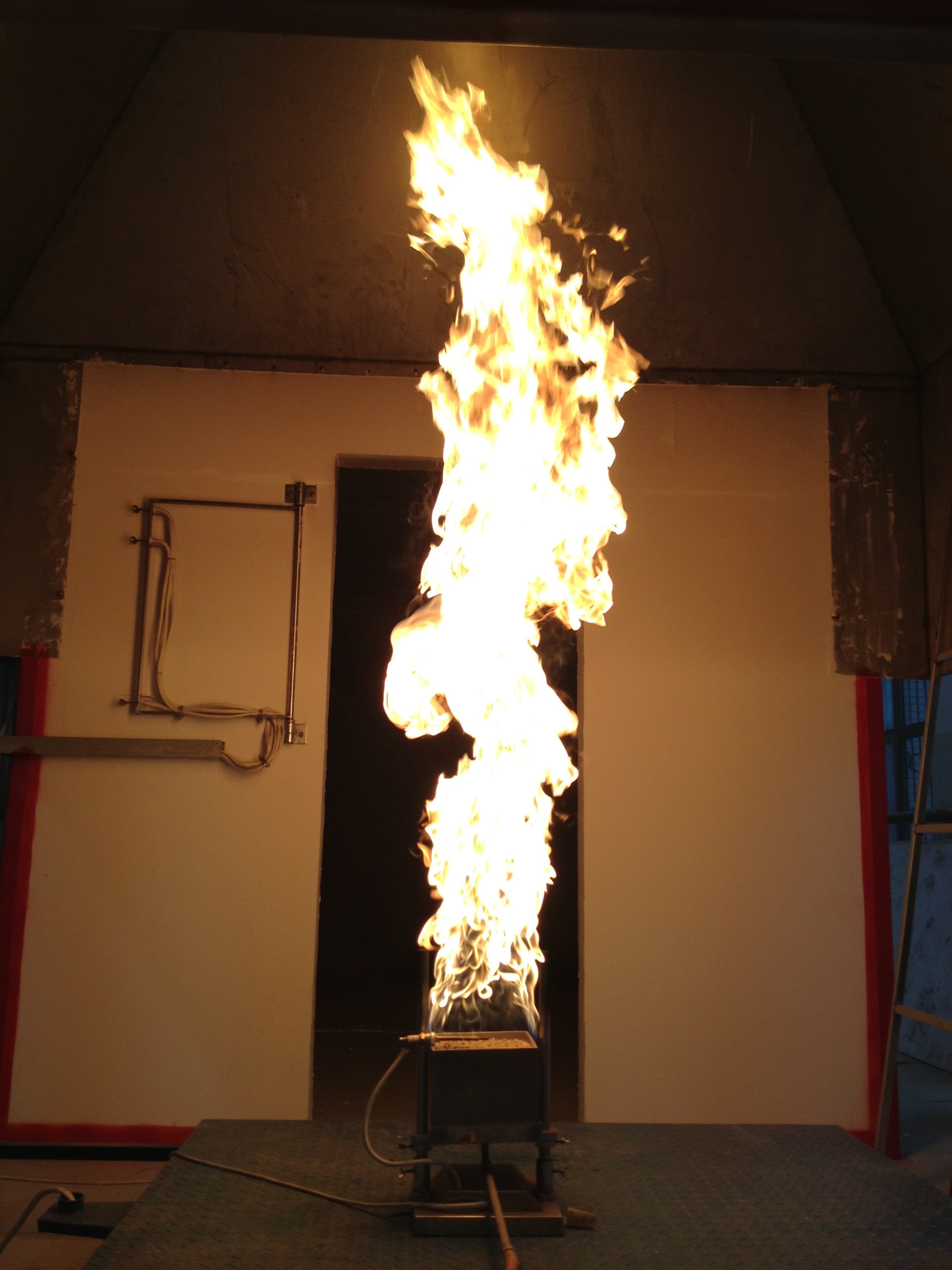

• 2.19 يستخدم إشعال محرق صناديق الرمل طريقة الإشعال السطحي، ولا يستخدم إشعال الشرارة وغيرها من طرق الإشعال ذات معدل نجاح إشعال منخفض.
• 2.20 جهاز تحكم تدفق الكتلة المستورد، المدى هو 0g/s-7g/s، دقة القراءة لا تقل عن 1.5٪، و أقصى طاقة إخراج هي 300KW.
• 2.21 أنبوب بطول 500 ملم يحتوي على ثلاثة ثيرموبارك مدمجة، وموقع تثبيت ثيرموبارك على بعد 400 ملم على الأقل من الجمع.
• 2.22 يتم تجهيز خط الأنابيب بطول 2155 ملم في منطقة القياس الشاملة بمسبار الضغط، وثلاثة ثيرموبارات، وجهاز مسبار لجمع عينات الغاز.
• 2.23 نظام أخذ عينات غازات الدخان، يتكون من مرشحات السخام، ومصائد البرد، وأعمدة التجفيف، ومضخات، ومحكمات السوائل النفايات.يجب أن تكون قادرة على ضمان جمع فعال لعينات غازات الدخان وإزالة سائل النفايات;
• 2.24 مضخة الحجاب الحاجز المستوردة ، مع معدل تدفق: 33L / min ، فراغ: 700 mmHg ، ضغط: 2.5 bar ؛
• 2.25 يتم تصنيع رأس المرشح في مرشح الصابون الأمريكي PARKER من PTFE الصلب ، مع مادة مرشح PTFE 0.5um في الداخل.
• 2.26 يتم تصنيع رأس المرشح في مرشح الرطوبة من PTFE الصلب ، ويمكن تصريف السائل السفلي من خلال الفخ.
• 2.27 المكثف من نوع الضاغط، سعة تبريد 320 كيلو جيه / ساعة، استقرار نقطة الندى 0.1 درجة، التغير الساكن لنقطة الندى 0.1K، درجة الحماية IP20؛
• 2.28 عداد الدوران المستورد مع نطاق 0-1L/min.
• 2.29 ثلاثة أوميغا ترموبيرلز، جميعها ترموبيرلز عازلة مدرعة من النوع K بقطر 0.5 ملم. يجب أن تكون الاتصالات على قوس دائري بقطر (87 ± 5) ملم من المحور.مع زاوية مدمجة 120 درجة;
• 2.30 يتم توصيل مجموعتين من الأجهزة الاستكشافية ذات الاتجاهين بأجهزة استشعار الضغط المستوردة بمدى لا يقل عن (0-100) با ودقة ± 2 با.وقت الاستجابة لـ 90% من مخرجات جهاز استشعار الضغط لا يزيد عن 1 ثانية;
• 2.31 يتم توصيل مسبار أخذ عينات الغاز بجهاز تنظيم الغاز ومحلل غازات دخول O2 و CO2. دقة محلل الأكسجين هي 0.02٪ ومدة الاستجابة لا تزيد عن 12 ثانية.
• 2.32 يجب أن يكون محلل الأكسجين المستورد من النوع البارامغناطيسي ويمكنه قياس ما لا يقل عن 16% -21% ((V/V) 02. يجب أن لا يتجاوز وقت استجابة محلل الأكسجين 12 ثانية. في غضون 30 دقيقة ، يجب أن يتم تحديد وقت استجابة محلل الأكسجين.الانجراف والضوضاء للمحلل لا تزيد عن 100 × 10-6يجب أن يكون مخرج المحلل لنظام جمع البيانات بحد أقصى 100 × 10-6 ؛
• 2.33 يجب أن يكون محلل ثاني أكسيد الكربون المستورد من نوع IR ويمكنه قياس ثاني أكسيد الكربون بتركيز لا يقل عن 0% إلى 10% ، ويجب أن تكون خطية المحلل 1% على الأقل من المقياس الكامل.يجب أن لا يتجاوز وقت استجابة المحلل 12 ثانيةيجب أن يكون مخرج المحلل لنظام جمع البيانات بحد أقصى 100 × 10-6 ؛
• 2.34 نظام التخفيف البصري هو نوع من الضوء الساطع الذي يتم تثبيته على الأنابيب الجانبية من أنبوب العادم المدخن مع مفصل مرن ويتضمن الأجهزة التالية:
• 2.35 المصباح مصباح ساطع ويتم استخدامه عند درجة حرارة لون (2900±100) K. مصدر الطاقة هو تيار ثابت ثابت، ومدى تقلبات التيار داخل حدود ± 0.5% (بما في ذلك درجة الحرارة)، الاستقرار على المدى القصير والطويل ؛
• 2.36 نظام العدسات، يستخدم لتركيز الضوء في شعاع موازي قطره 20 ملم على الأقل.يجب أن يكون الثقب الإصدار الضوئي للخلية الضوئية في النقطة المحورية للعدسة أمامها، وعمرها (د) يجب أن يعتمد على الطول البؤري (ف) للعدسة بحيث يكون d/f أقل من 0.04;
• 2.37 كاشف ومسبار صواريخ السيليكون المستوردة، غرفة الكشف الكهروضوئي لديها استقرار خطي 0.1٪، نطاق القياس 10 بت،استجابة التوزيع الطيفي للديود الضوئي السيليكوني متوافقة مع CIE (منحنى الإضاءة)، يمكن للدالة القياسية V ((γ) تحقيق دقة لا تقل عن ± 5٪.
• 2.38 يجب أن لا يتجاوز وقت استجابة 90% لنظام الضعف البصري 3 ثواني.
• 2.39 نظام اكتساب البيانات (يستخدم لتسجيل البيانات تلقائيًا) ، بالنسبة لـ O2 و CO2 ، الدقة هي 100 × 10-6 على الأقل (0.01٪) ، لقياس درجة الحرارة ، الدقة 0.5 °C.بالنسبة لجميع الأدوات الأخرى، قيمة الناتج الكاملة للأداة 0.1% من 0.1S للوقت.
• 2.40 يقوم نظام جمع البيانات بتسجيل وتخزين القيم ذات الصلة التالية كل 3 ثوانٍ على الأقل:
• الوقت، s؛
• معدل تدفق كتلة غاز البروبان الذي يمر عبر المحرق، mg/s.
• فرق الضغط للمسبار ثنائي الاتجاه، Pa؛
• تركيز الأوكسجين (أوكسجين/هواء في V) ٪
• تركيز ثاني أكسيد الكربون، (في V ثاني أكسيد الكربون/في V الهواء) ٪
• قيمة درجة الحرارة في ثلاث نقاط لمنطقة القياس الشاملة، K.
• 2.41 برنامج اختبار قياسي، بما في ذلك معايرة مختلفة للمستشعرات، معايرة النظام، واجهة البرمجيات للتعليمات التقنية.
• ما هي مقاييس الحرارة المستخدمة؟
• المقاييس الحرارية تستخدمقياس الحجم والحرارة المنتجة خلال فترة زمنية معينةيتم تمرير التدفق من خلال خزان مليء جزئيا بالماء والذي تكون السعة الحرارية والوزن معروفين قبل بداية التجربة.
