BIFMA 5.1 معدات اختبار الأثاث آلة اختبار متانة الظهر

BIFMA 5.1 معدات اختبار الأثاث آلة اختبار متانة الظهر

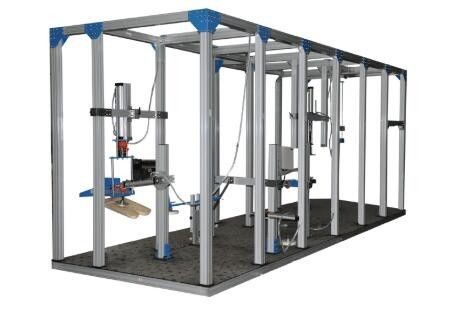

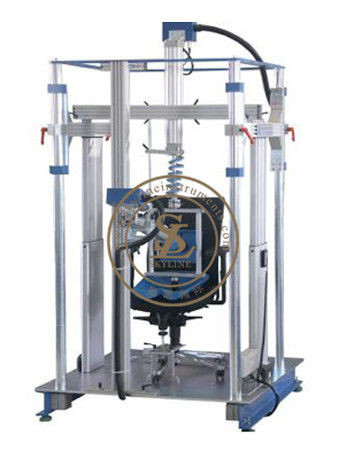

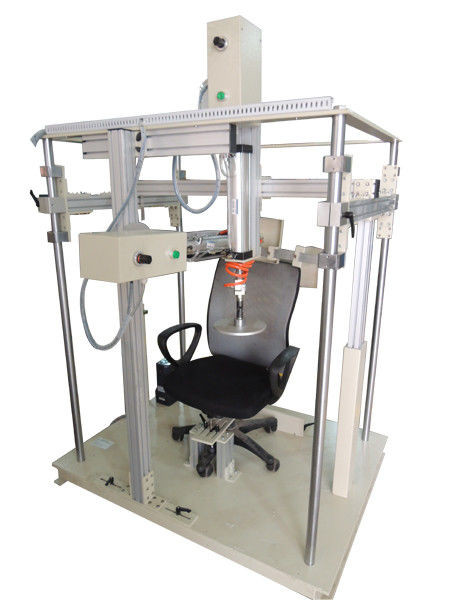

تهدف هذه الآلة إلى تقييم قدرة الكراسي على تحمل الإجهاد التعب والتآكل الناجم عن القوة الخلفية على دعامة الكرسي.

المعلمات التقنية

i.اختبار المقعد والظهر الساكن/متانة،

ii.اختبار ثابت على حافة المقعد الأمامية

الاختبار الساكن للأعلى والأسفل.

الاختبار الثابت للذراع جانبياً

اختبار ثابت للأمام/الجانب

vi.اختبار الاصطدام الخلفي

vii.اختبار تأثير المقعد

1آلة الإطار الكبيرة: 2700 × 1990 × 2300 ملم، من الألومنيوم المطحون

2-بيكالانكواسا: مرحلة واحدة، AC220V

3. أُريدُكَ أن تُخبرني:

I. مقعد ومركز الاختبار الستاتيكي ومتانة ومركز الاختبار الستاتيكي للجانب الأمامي من المقعد

أسطوانة منوعة بالهواء مع قدرة خلية الحمل 1000N (أفقيًا) و 2000N (عموديًا)

1 إسطوانة أفقية و 1 إسطوانة عمودية

آلية - يتم تطبيق حمولة عمودية محددة أولا على المقعد ويتم الحفاظ على الحمل عند تطبيق الحمل الأفقي. يجب الحفاظ على القوة لمدة 10 ± 2s أو 2 ± 1 s ((يمكن ضبطها).هذا يشكل على دورة.

اتجاه الحمل القابل للتعديل (90 درجة على دعامة الكرسي)

e. ارتفاع قابل للتعديل

منصة تحميل - مربوطة بالسيلندر ويمكن أن تدور بحرية

- منصة تحميل المقعد - مثبتة على الاسطوانة الرأسية (المرفق المرجعي)

- منصة التحميل الخلفية - مربوطة بالسيلندر الأفقي (المرفق المرجعي)

العداد الإلكتروني المحدد مسبقًا (EPC) - عداد 6 أرقام لضرب الأسطوانة حتى 200000 دورة

الهواء المضغوط: ± 6kg/m2

i. برمجة PLC و رمز الأمان متاح

j. عاصفة واحدة 220 فولت

السرعة: قابلة للتعديل (10-20 دورة/دقيقة)

II. الاختبار الساكن لأعلى وأسفل

a. يتكون من أسطوانتين. يمكن ضبط كلا الأسطوانتين على:

- وضع عمودي مع مسافة أفقية قابلة للتعديل ((إلى 1 متر) - لتطبيق قوة عمودية إلى أسفل ((إلى 900 ن) على دعامة الذراع ورفع الكرسي من المنصة.

ب. يمكن ضبط الارتفاع حتى 1 متر.

c. منصة تحميل مثبتة على الاسطوانة: قابلة للإزالة، قطرها 100 ملم، سمكها 50 ملم، حواف مستديرة قطرها 12 ملم وسطحها مسطح.

d. 3 وضعية التشغيل:

- الوضع 1: تشغيل الأسطوانة الأولى فقط (للكرسي مع دعم ذراع من جانب واحد)

- الوضع 2: تشغيل الاسطوانة الثانية فقط ((للكرسي مع دعامة ذراع من جانب واحد)

- الوضع الثالث: تشغيل كلا الأسطوانتين في وقت واحد

الدورة المطلوبة: 10 مرات

يجب الحفاظ على القوة لمدة 10 ± 2 ثواني.

III. اختبار الحمل الساكن على جانب مقاعد الذراع

a. تتكون من اسطوانة أفقية مع 2 منصات تحميل (قطر 100 ملم) مثبتة في الاتجاه المعاكس (انظر الملحق).

ب. يتم تثبيت الأسطوانة على عمودي وعلى ارتفاع قابل للتعديل (500-1000 ملم)

c. يمكن أن يصلح مجمع الأسطوانة ومسرح التحميل بين 2 دعامات ذراع (بعد أدنى 400 ملم) بحيث يمكن تطبيق القوة الجانبية (max.900N) على دعام الذراع في وقت واحد من خلال مسرح التحميل.

دورة مطلوبة: 10 مرات

يتم الحفاظ على القوة لمدة 10 ± 2 ثانية.

IV. الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز

يتكون من اسطوانة واحدة يمكن ضبطها في الموقف الأفقي والعمودي.

خلية الحمل: سعة 1000N

c. يمكن تعديل الارتفاع حتى 1m

مسرح تحميل مثبت على الاسطوانة: قطر 100 ملم، سمك 50 ملم، نصف قطره 12 ملم، حواف مستديرة وسطح مسطح.

e. تطبيق القوة: 10 مرات، والحفاظ عليها لمدة 10 ± 2 ثانية.

V. اختبار تأثير الظهر / الذراع

a. مطرقة الضربة

- مطرقة البندول معلقة ومتغيرة للسقوط الحر

- قابل للتعديل في الارتفاع (300-1000 ملم)

- البناء - المرفق المرجعي

ب - مقياس قياس الارتفاع

- الوقوف على الأرض والتنقل

- المدى: 1.5 متر

c. حصيرة مطاطية

- الحجم: 1.5 × 1.5 × 0.002m

- القسوة: (85±10) IRHD وفقًا لـ ISO 7619-2:2010، تم اختبارها من قبل مختبر معتمد

VI - اختبار تأثير المقعد

أ. أسطوانة هوائية

- للحفاظ على، والافراج عن ورفع الجهاز

- الارتفاع: ارتفاع قابل للتعديل يصل إلى 2 متر من الأرض

- يتم ربطها بجهاز الاصطدام وتسمح للجهاز بالوقوع بحرية على سطح الاختبار على ارتفاع يصل إلى 300 ملم (يمكن ضبطه)

ب. الجهاز المضطرب - المرفق المرجعي

i. الاختبار الساكن/المستدامة للقعد والظهر، ((BS EN 1728:2012البنود 6.4 و 6.17)

ii. الاختبار الساكن للحافة الأمامية للمقعد ((BS EN 1728:2012البند 6.5)

iii.اختبار اليد العلوي والأسفل الساكن، (BS EN 1728:2012البنود 6.11 و 6.13)

iv.اختبار ثابت للذراع جانبياً (BS EN 1728:2012البند 6.10)

اختبار ثابت للأقدام إلى الأمام / جانبية (BS EN 1728:2012البنود 6.15 و6.16)

vi.اختبار الاصطدام العكسي (BS EN 1728:2012(البند 6.25)

vii.اختبار تأثير المقعد (BS EN 1728:2012(البند 6.24)

a. سمك الغطاء 12 ملم

اختبار ذراع محمولة جانبيًا - للمقاعد المتعددة

- أسطوانة إضافية متصلة بمسرح تحميل قطره 100 ملم ومسرح تحميل منفصل 100 ملم

- يجب تثبيت كلا منصات التحميل على قضيب الفولاذ (طول 2 م) في اتجاه متناقض.

- المسافة بين منصة التحميل 2 قابلة للتعديل على طول العصا.

- لا يجوز أن يعيق القوة على دعم الذراع بواسطة العصا.

(ج) إدخال/إخراج منفذ على لوحة التحكم في نظام التكامل.

d. برنامج PLC kodbeserta رمز الأمان dibekalkan

المواصفات

معايير الاختبار

• اختبار آلية الانحناء ANSI/BIFMA X5.1-2011 10 - دورةإيك
• اختبار متانة الظهر - الدوري - النوع I
• ANSI/BIFMA X5.1-2011 16 اختبار متانة الظهر - الدورية - النوع الثاني والنوع الثالث
