فولكسفاغن-1 اختبار قابلية للاشتعال
وصف المنتج
يتم إنتاج اختبار الاحتراق VW-1 وفقًا لمعايير UL. إنه يتوافق تمامًا مع معيار اختبار الاحتراق VW-1 ويمكنه إكمال اختبارات VW-1 و FT-2.انها اقتصادية وتستخدم على نطاق واسع من قبل سلك وصناعة الكابلاتالمعلمات مفصلة على النحو التالي: يتم إجراء الاختبار بأكمله في غرفة اختبار مغلقة بحجم 4.32 متر مكعب. طريقة الاختبار: ضبط ارتفاع اللهب،ضع الجزء العلوي من اللهب تحت القطعة المختبرةاحترق لمدة 15 ثانية ، اطفئ لمدة 15 ثانية ، كرر 5 مرات وتحقق من حالة حرق القطعة. تشغيل.
المعيار:
● UL2556-2013.
المعلم التقني

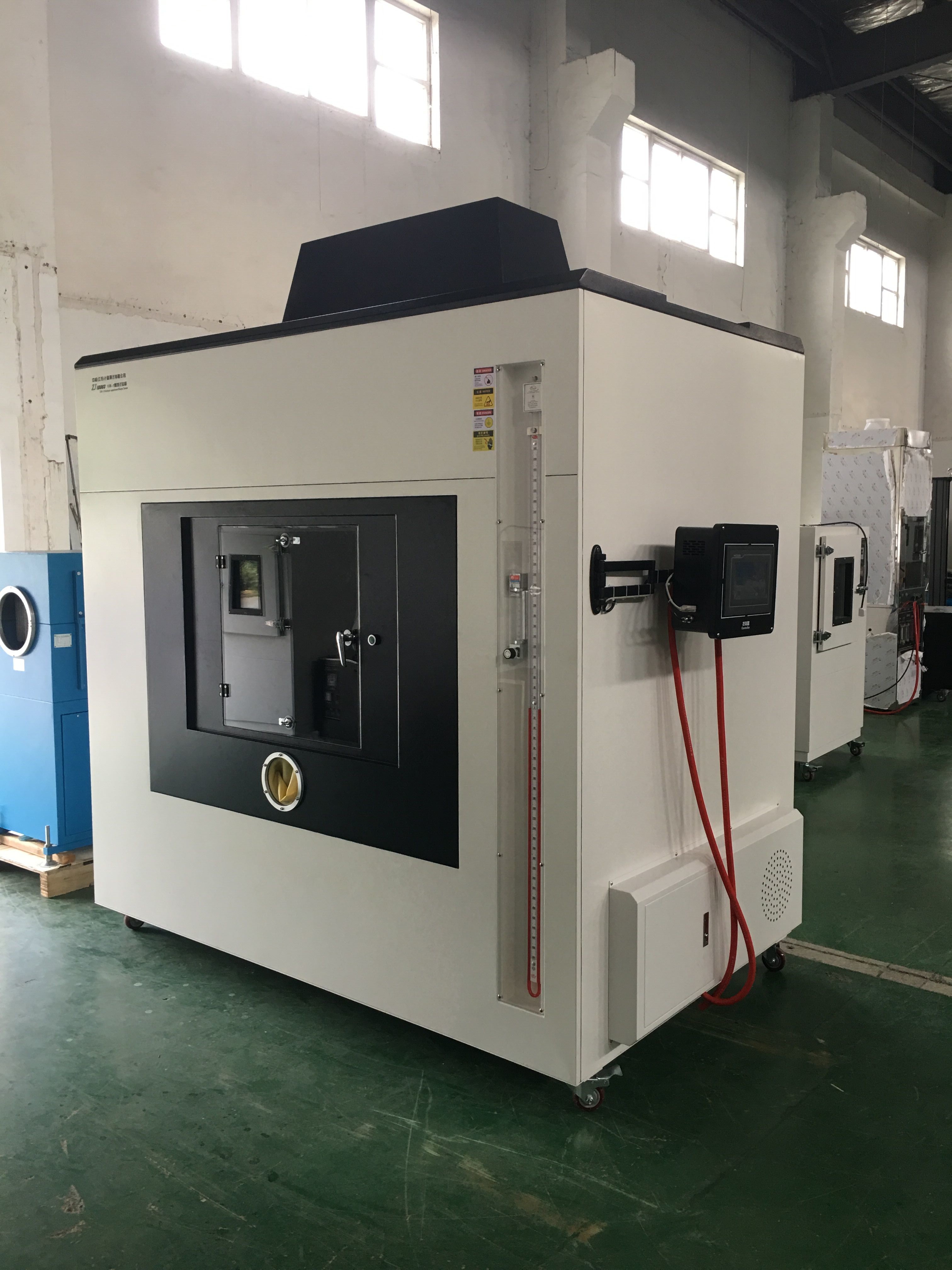

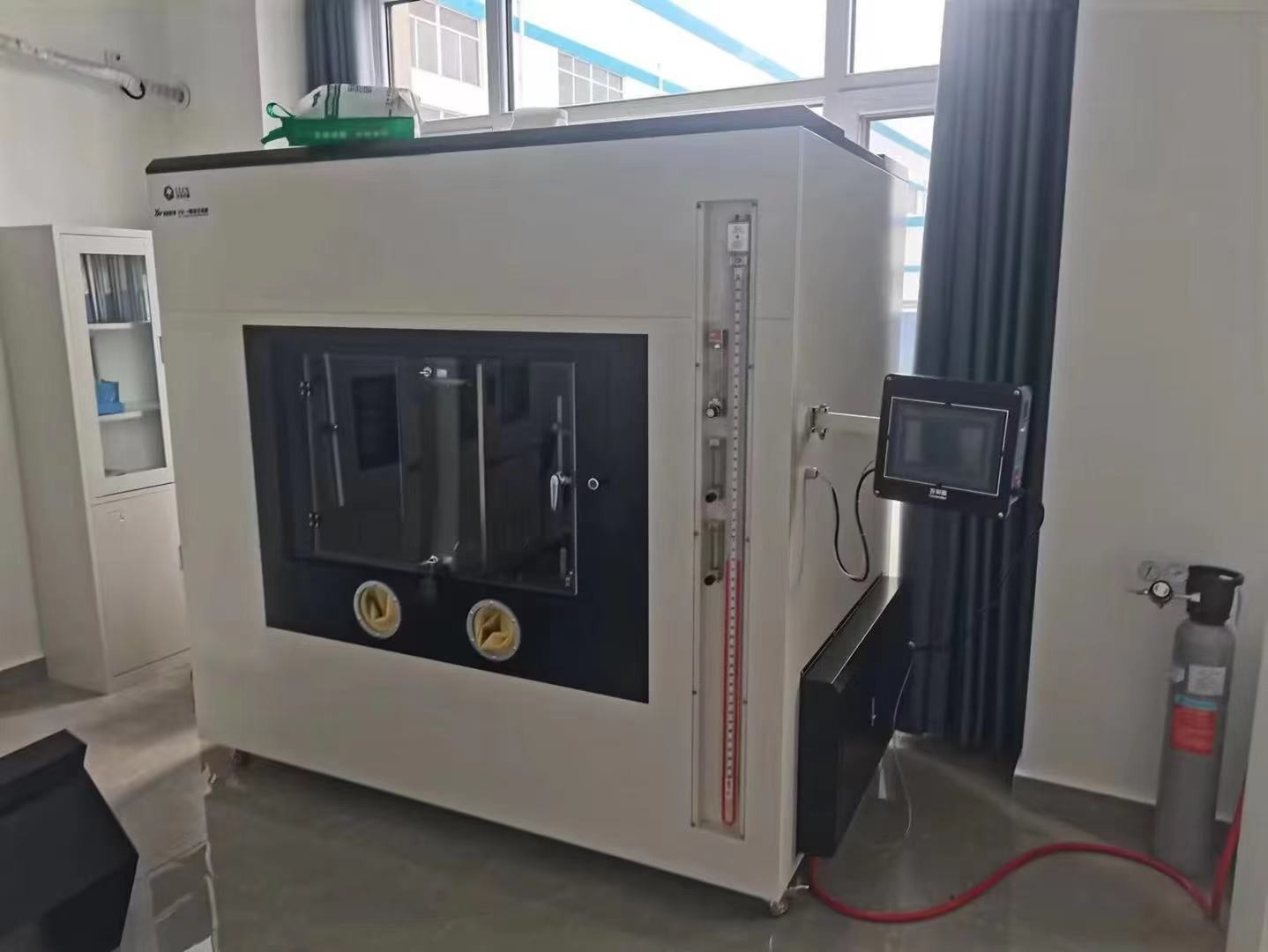

1غرفة الاختبار: L2200*D1300*H1650mm، سعة> 4.0m3؛ السعة العليا للنار أكثر من 2.0m3، هناك نوافذ زجاجية على الوجه،زوج من القفازات المطاطية التشغيلية ونظام إخراج الدخان على الجزء العلوي من الغرفة;
2محرقة بنسن: والتي وفقا لمعيار ASTM D5025 ، قطر داخل أنبوب المحرقة هو 9.5mm طوله 100mm ، قطر فوهة الغاز هو 0.9mm والسمك 1.6mm.الغاز الذي يحترق هو الميثان بنسبة 98% من النقاء، ارتفاع اللهب الداخلي هو 40±2mm، ارتفاع اللهب الخارجي هو 125±10mm، معدل الاسمية هو 500W مع حاكم اللهب الذي يمكن التحقق من ارتفاع اللهب ما إذا كان يستوفي المتطلبات في أي وقت.
3نظام قياس درجة الحرارة: وفقًا لمعيار ASTM D5207 ، بما في ذلك قطع النحاس لقياس درجة الحرارة 10 غرام ، من الفولاذ المقاوم للصدأ من النوع K الحراري الذي يبلغ قطره 0.5mm ،ساعة الساعة و مقياس الحرارة.
4المقاعد العينية: المقاعد الأفقية والعمودية مستقلة، وهي مصنوعة من الفولاذ المقاوم للصدأ. المقاعد العمودية يمكن أن تفعل اختبار الحرق الرأسي واختبار FT1، اختبار الشعلة الكابلات،اختبار VW-1 الملتهب واختبار العينة الأفقية/FT2 الملتهبالوقوف الأفقي فقط لاختبار الكابل الكهربائي الأفقي
5الغاز: الميثان الذي يحتوي على 98٪ من النقاء الحد الأدنى، أو الغاز الطبيعي الذي يحتوي على 37.1MJ / m3 أو 8.9 كيلو كالوري / m3.الذي يغطي مساحة سطح الاختبار W 305mm بواسطة D355mmon المحور الرأسي للعينة، القطن مع شريط من ورق الكرافت غير المعزز من 60 رطلا أو 98 غرام / م2 والتي عرضها 10 ملم وطولهاثم ترك أكثر من 20 ملم من العينة نحو الجزء الخلفي من الغرفة الخالية من السحب.
6نظام التدفق: يتكون من صمام إزالة الضغط ، ومقياس تدفق يبلغ نطاق تدفق 1000 مل / دقيقة ، مقياس ضغط يبلغ نطاق الضغط 200 كيلو بايت ، زيت أخضر يبلغ كثافته 1000 كجم / متر ،ومقياس ضغط على شكل U الذي يبلغ نطاقه 36 ′′.

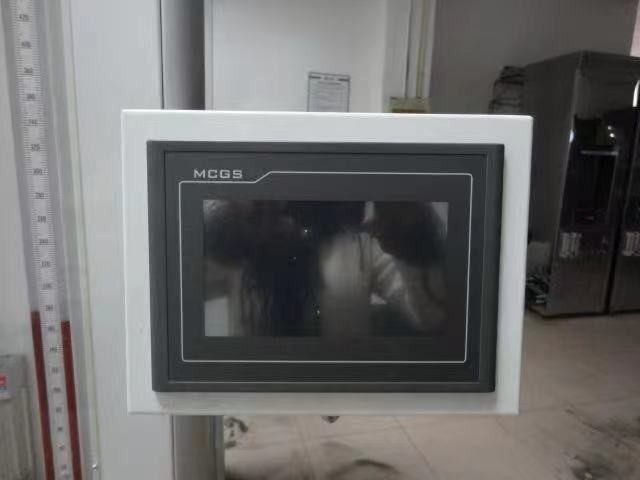

7نظام التوقيت: يتكون من جهاز توقيت إشعال النيران، جهاز توقيت إيقاف الاحتراق و جهاز توقيت إطالة النار، وما إلى ذلك. مجموع 3 أجهزة توقيت.
8- عداد النيران: سجل بدقة أوقات الاختبار
