SL-S29 الأفقي - الرأسي قابلية الإشتعال الاختبار
المنتج مقدمة

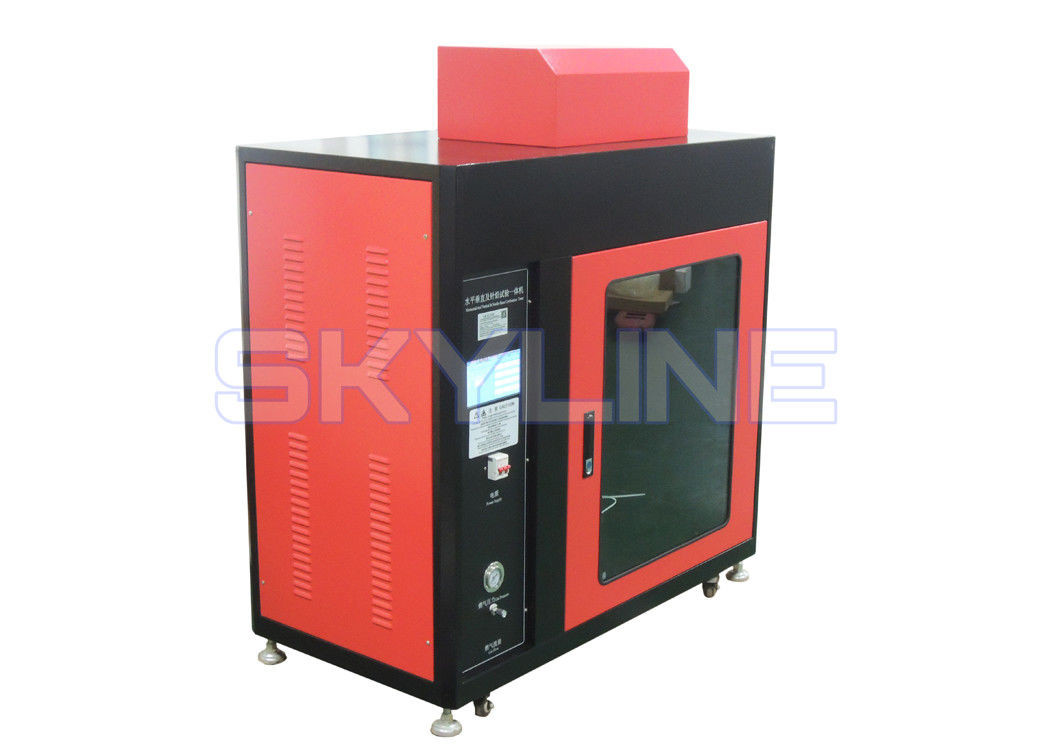

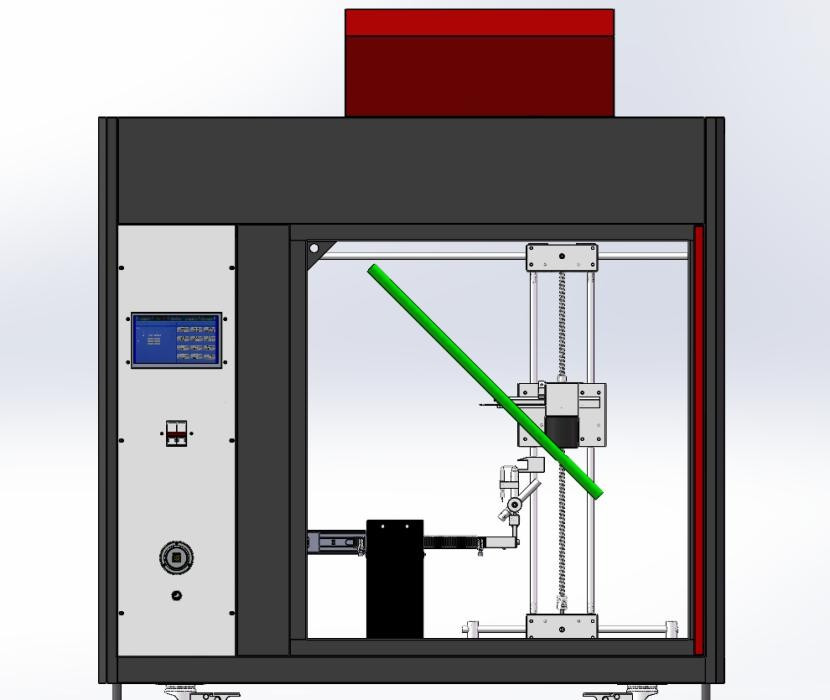

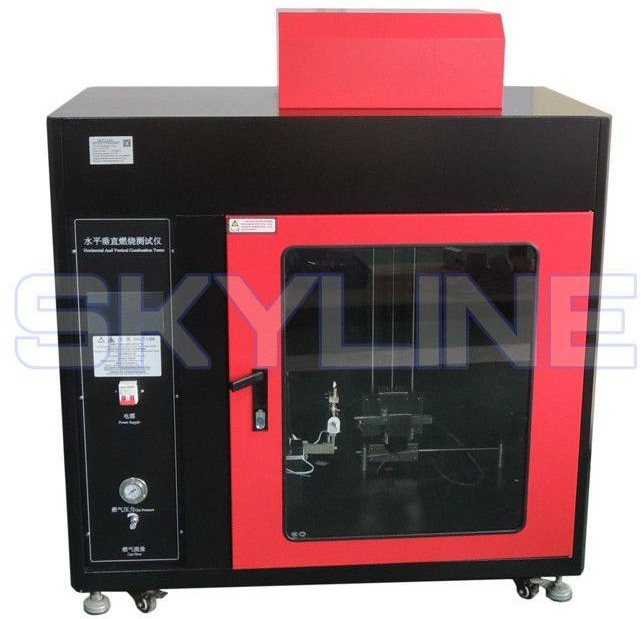

آلة اختبار الاحتراق الأفقي والعمودي
UL 94 غرفة اللهب غرفة اللهب الأفقية، غرفة اللهب الرأسية
لاختبار قابلية البلاستيك للوقود المستخدمة في الأجهزة الكهربائية الاستهلاكية. بناء الفولاذ المقاوم للصدأ مع الداخل الأسود والنوافذ المنزلقة الكبيرة لسهولة المشاهدة.يتضمن دعامة عينة قابلة للتعديل بالكامل ومراقبة تدفق الغاز بدقة.
هذه الغرفة اختبار أساسا لقطر الموصلات أكبر من 8mm (مساحة القسم أكبر من 0.5mm2) أو أقل من 8mm (مساحة القسم أقل من 0.5mm2) من تقييم قابلية السلك والكابلات الواحدة للاشتعالمناسبة لمعدات الإضاءة، الأجهزة الكهربائية منخفضة الجهد، الأجهزة المنزلية، الأدوات الكهربائية، المحرك الكهربائي، الأدوات الكهربائية، الأدوات الإلكترونية، الأدوات الكهربائية،الاتصالات والملحقات الكهربائية مثل المنتجات الكهربائية والإلكترونية ومكونات البحث، قسم المنتجات ومراقبة الجودة.
معيار الاختبار
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94:اختبارات قابلية مواد البلاستيك للاشتعال لأجزاء الأجهزة والأجهزة UL94HB: اختبار الحرق الأفقي
V-0،1,2: اختبار حرق عمودي 20 ملم
94-5VA،B: 500W ((125mm) اختبار الحرق الرأسي 94VTM-0،1,2: اختبار الحرق الرأسي للمواد الرقيقة
94HBF،94HF-1,2: اختبار المواد الرغوة ذات الاحتراق الأفقي
IEC 60695-11-10:اختبار خطر الحريق - الجزء 11-10: نيران الاختبار - طرق اختبار النيران الأفقية والعمودية 50 واط
IEC 60695-11-20: اختبار خطر الحريق - الجزء 11-20: نيران الاختبار - طرق اختبار 500 واط
IEC 60695-11-4:اختبار خطر الحريق - الجزء 11-4: نيران الاختبار - نيران 50 واط - أداة و طريقة اختبار التكوين
معيار IEC 60695-11-3:اختبار خطر الحريق - الجزء 11-3: نيران الاختبار - نيران 500 واط - أداة و طريقة اختبار التكوين
الصيغة ISO 6722
المعلم التقني
| الأنواع |
500 واط ((فئة 5 واط)) |
50W ((HB/فئة V) |
| شعلة الاختبار |
500 واط ((اختبار الحرق لتصنيف V-0,V-1,V-2) |
50W ((اختبار الحرق لتصنيف V-0,V-1,V-2) |
| أنبوب الحارق |
القطر الداخلي: Φ 9.5mm±0.3mm |
القطر الداخلي: Φ 9.5mm±0.3mm |
| زاوية الحرق |
0°، 20°، 45° |
0°، 20°، 45° |
| الحرارة |
النوع K (Ni/Cr - Ni/Al) |
النوع K (Ni/Cr - Ni/Al) |
| حجم المزدوج الحراري |
0.5 ملم |
0.5 ملم |
| كتلة النحاس القياسية |
9 ملم ± 0.01 ملم، وزنه 10 غرام ± 0.05 غرام قبل الحفر. |
5.5mm±0.01mm، الوزن:76g±0.01g قبل الحفر. |
| وقت ارتفاع درجة الحرارة |
من 100°C±5°C إلى 700°C±3°C؛
54s±2s (تعيين مسبق)
|
من 100°C±5°C إلى 700°C±3°C؛
44s±2s (تعيين مسبق)
|
| تدفق الغاز |
965±32 مل/دقيقة |
105±10 مل/دقيقة |
| إمدادات الغاز |
الميثان، نسبة نقاء 98٪ على الأقل |
الميثان، نسبة نقاء 98٪ على الأقل |
| عمود الماء |
125m±5mm |
‹10ملم |
| وقت الاختبار |
54±2s |
44±2s |
| مؤشر ارتفاع اللهب |
40±1 ملم |
20±1 ملم |
| حجم الغرفة |
> 0.5m3، الداخل الأسود |
> 0.5m3، الداخل الأسود |
| تتوافق مع المعيار |
UL94، IEC60695-11-3، IEC60695-11-20 |
UL94، IEC60695-11-4، IEC60695-11-10 |
| غاز الحرق باستخدام غاز البروبان عالي النقاء |
غاز البترول المسال |
| طول الأسلاك التي تم اختبارها: 600mm ((24 بوصة) |
زاوية ضغط العينة: 45 درجة |
| حارق بونسن لديه فتحة مدخل 13mm و 10mm (3/8 بوصة) قطر اسمي، رذاذ نار أنبوب قطر اللهب الخارجي هو 100mm (4in) |
الشعلة الداخلية هي 50 ملم ((1/2 بوصة) ، درجة حرارة الشعلة الداخلية 900 درجة مئوية على الأقل |
| يجب وضع اللهب من حارق بونسن في الجزء السفلي من العينات وعلى طول محور العينة |
يجب أن تكون طرف لعبة اللهب الداخلي في منتصف العينة |
| إشعال تلقائي |
الشعلة حرق العينة استمر 15 ثانية وتوقف تلقائيًا |
| بعد حرق 15 ثانية |
سوف الوقت استمرار الحرق ، وإكمال وقت استمرار الحرق حتى استمرار حرق سحق ووضع خارج زر التوقف |
|
غاز الحرق لا يتم توفيره مع الجهاز
|
يجب أن يتم توفيرها من قبل العميل |
الخصائص
يتم تحديد اختبار الحرق الرأسي للكابل الواحد حسب حجم بونسن (حارق بونسن) ومصدر الغاز المحدد (بينغ وان) ،وفقًا لارتفاع اللهب معين وبعض تطبيق زاوية اللهب على الحالة الرأسية لتطبيق العينة لاختبار توقيت الإشعال، الإشعال، مدة الاحتراق والاحتراق لتقييم طوله
