معيار ISO 3008-2007 معدات اختبار قابلية الاحتراق فرن اختبار الحرق الرأسي

معيار ISO 3008-2007 معدات اختبار قابلية الاحتراق فرن اختبار الحرق الرأسي

التطبيق

مناسبة لاختبار الحريق للأبواب والإجماعات العالقة المثبتة في فتح أجزاء الحوائط الرأسية؛ مثل الأبواب المفتوحة، الأبواب المحورية، الأبواب المنزلقة الأفقية، الأبواب المنزلقة الرأسية,(بما في ذلك الأبواب المنزلقة المرتبطة والأبواب التقطيعية) ، اختبار مقاومة الحريق للشاشات المتدحرجة ، والأبواب المنزلقة الأخرى ، والأبواب المنسددة ، والأبواب المزلقة ، واللوحات التي يمكن أن تتحرك في الجدار.

الامتثال للمعايير

وفقًا للمعيار ISO 3008-2007 "أساليب اختبار الحريق لأجزاء المباني الجزء الأول: متطلبات الاختبار العامة".وفقًا لـ NFPA "منهج اختبار الباب ضد الحريق"

المعلمات التقنية

1تكوين الجهاز: فرن اختبار الحريق، نظام قياس تدفق الغاز، نظام قياس درجة الحرارة ونظام قياس الضغط ونظام التحكم.

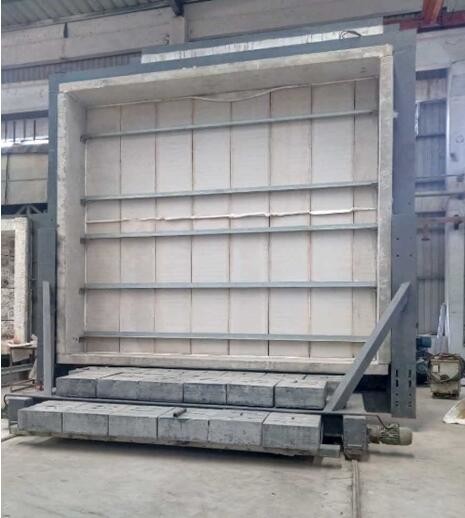

2فرن الاختبار النار: لفرن الاختبار الرأسي، حجم 3M (طول) x1.2M (عمق) x3M (ارتفاع) (يمكن تخصيصها)

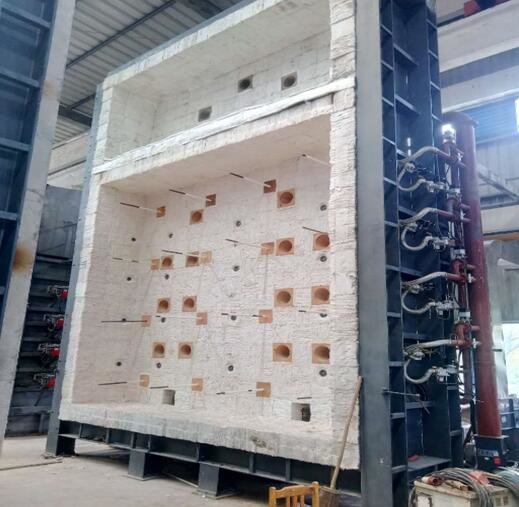

3هيكل الفرن: يتم استخدام إطار هيكل الفولاذ لتشكيل جدار الفرن مع الطوب المقاوم للنيران في وسط إطار هيكل الفولاذ.الجانب الداخلي لجدار الفرن مصنوع من مواد عازلة حرارية عالية درجة الحرارة مع كثافة أكبر من 1000 كجم / م 3الجانب الخارجي ملفوف بالفولاذ الملون، سمك مادة غطاء الفرن هو 65 ملم، ودرجة حرارة اختبار درجة الحرارة في الفرن تصل إلى 1250 درجة مئوية.تم تركيبها وتطويقها واختبارها في مصنعناويتم تفكيكها و إعادة تحميلها وفقًا لوظيفة الشركة المحددة مسبقًا.

4استخدام الوقود: الغاز الطبيعي (المملوك للمستخدم)

نظام قياس الحرارة

1الحرارة في الفرن: يستخدم الفرن نوع K من الحرارة النيكل-الكروم-النيكل السيليكون مع قطر الأسلاك 2.0MM وفقا ل GB / T 16839.1، غلاف من الفولاذ المقاوم للصدأ المقاوم للحرارة مع مادة مقاومة للحرارة في الوسط ، ونهاية ساخنة. طول الغطاء المبرز لا يقل عن 25MM ، ما مجموعه 5 ،دقة درجة الحرارة < ± 15 °C.

2قياس درجة حرارة سطح النيران العكسية: ثيرموبول 0.5 ملم قطره 0.2 ملم وقطره 12 ملم على لوحة نحاسية مستديرةوفقًا للثرمو زوج النيكل-الكروم-النيكل السيليكوني الكبير المحدد في GB/T16839.1يجب أن تغطي غطاء الأسبستوس بطول وعرض 30MM وسمك 2.0MM.

3قياس درجة الحرارة المتوسطة: ثمانية أزواج حرارية، مناسبة لـ GB/T7633-2008 و GB/T17428-2009

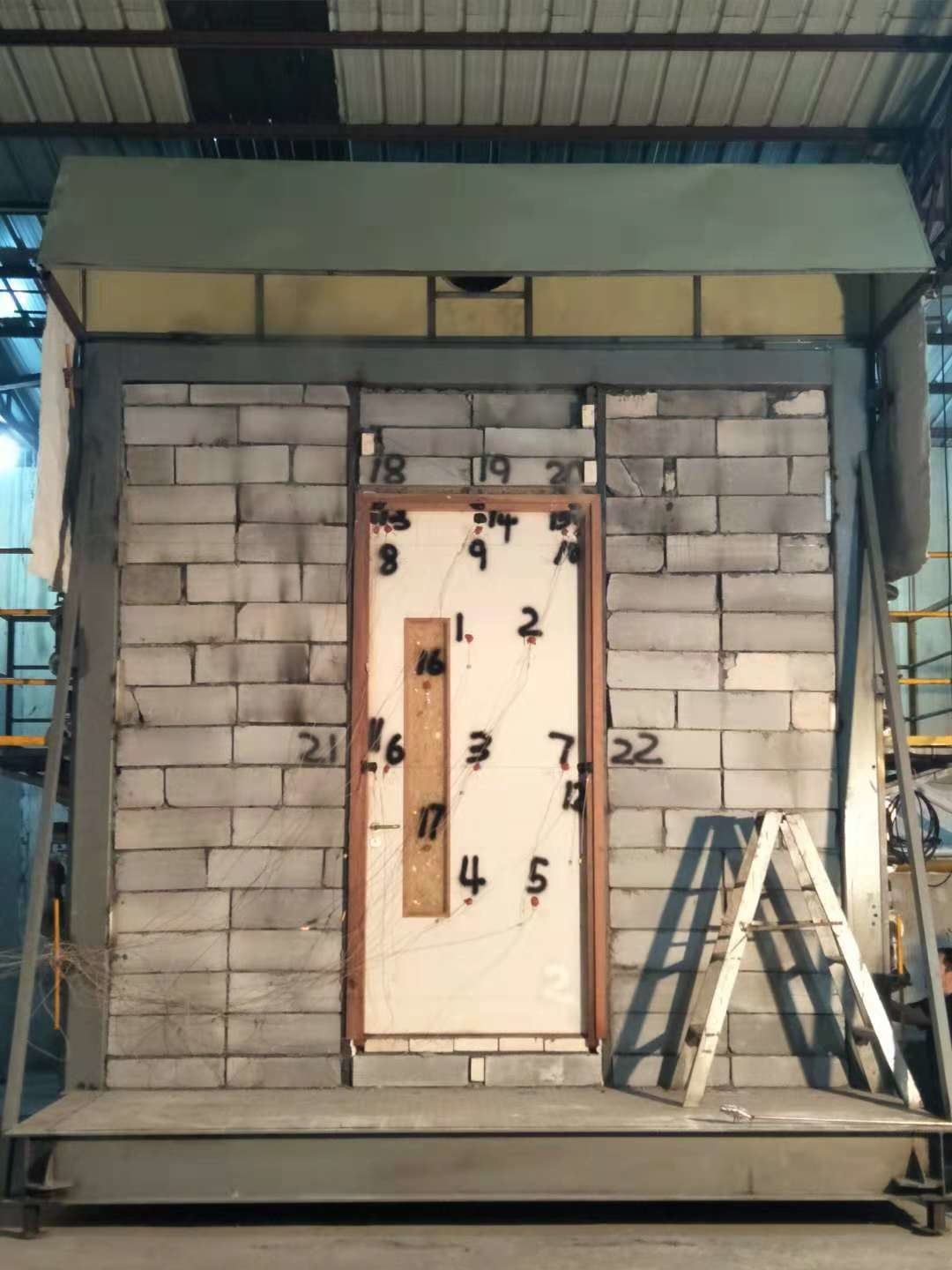

4قياس الحرارة القصوى: 20 ثيرموبار يمكن قياس الباب المزدوج مع اللوحة مع عرض أقصى 1200mm.

5- ثرموبيل: يقاس بواسطة مقياس الحرارة تحت الحمراء

6الحرارة الداخلية: 4 حرارة، مناسبة لقياس درجة الحرارة الداخلية لقناة التهوية.

7قياس درجة الحرارة المحيطة: يتم استخدام ثيرموبول مغطى قطره 3.0 ملم، والذي يتوافق مع ثيرموبول الكبير من النوع K من النيكل - الكروم - النيكل السيليكون المحدد في GB / T16839.1.

8قياس الضغط في الفرن: مسبار قياس على شكل حرف T ، دقة القياس ± 2pa.

9نظام التحميل: باستخدام جهاز استشعار الضغط لقياس

10جهاز قياس التشوه: باستخدام جهاز قياس التشوه الإلكتروني

11مسبار فتحة: مصنوعة وفقا لمعيار GB / T9978.1

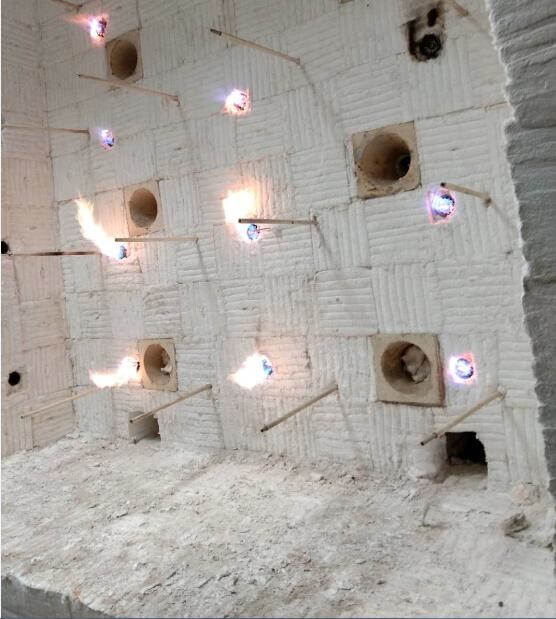

12فوهة حرق: يتم تضمين 8 محرقات عالية السرعة في جدران الفرن على جانبي، 4 على كل جانب. يوفر الحرارة اللازمة لتسخين الفرن.

13دخان العادم: يتم تثبيت ثلاث ثقوب عادم في جدار الفرن على الجانب الخلفي من جدار الفرن لربطها بالدخان الخلفي ، ويتم تفريغ غاز الدخان في جسم الفرن.ضغط التحكم.

14مشاهدة فتحة الحريق: هناك فتحتين للحريق على الجدار الجانبي الخلفي لجسم الفرن لمراقبة سطح النار وشعلة القطعة المختبرة أثناء الاختبار.

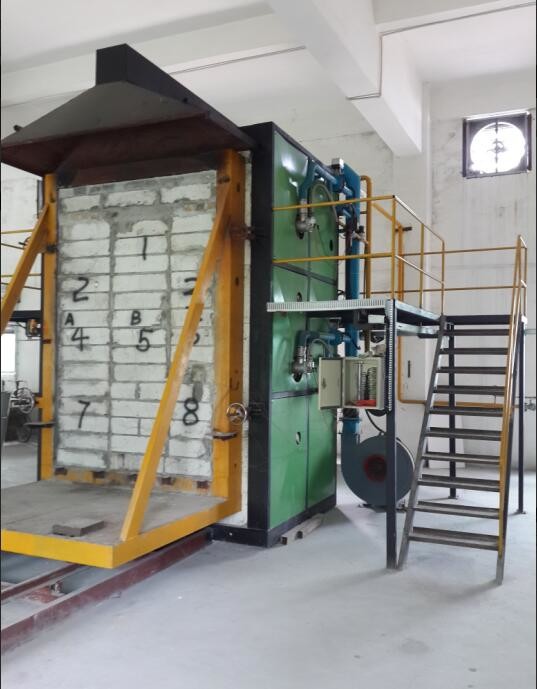

15جهاز التحميل: يعتمد على عربة ، التي يبلغ ارتفاعها 3.5M وعرضها 3.0M ، وتتكون من جسم السيارة ومنصة قطعة الاختبار. تم تصميم جسم السيارة بأربع عجلات أرضية ،والتي يمكن نقلها على السكة الحديديةمنصة الاختبار: إطار فولاذي مربع طوله 3.0m*3.0m. خلال الاختبار، تم رفع منصة قطعة الاختبار مع قطعة الاختبار على جسم السيارة بواسطة رافعة كهربائية،ثم تم دفع العربة إلى موقف الاختبار وتثبيتثم بدأ الاختبار

16جزء التحكم الكهربائي: برنامج تكوين MCGS وبرنامج PLC باستخدام الكمبيوتر الصناعي المدمج المدمج. بما في ذلك: واجهة التحكم الرئيسية، واجهة منحنى درجة حرارة الفرن،واجهة درجة حرارة القطعة، واجهة سجل التاريخ واجهة تحديد المعلمات.

17مساحة أرضية فرن الاختبار: حوالي 20 متر مربع
