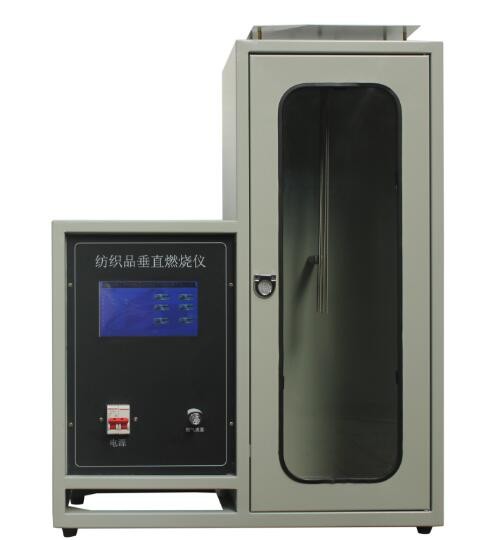

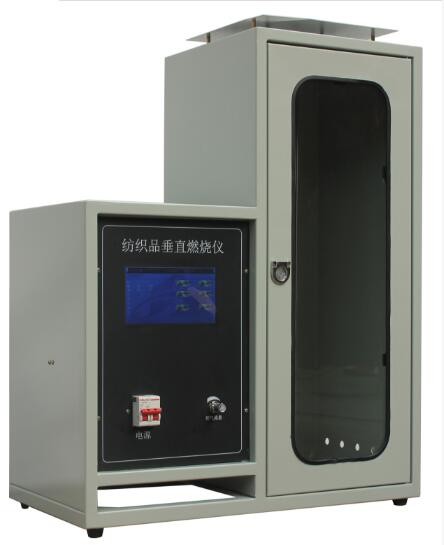

معدات اختبار المنسوجات تشغيل الشاشة اللمسية المحرق الرأسي للمنسوجات

جهاز التحكم بالشاشة الملموسة

التطبيق

المعدات مناسبة لجميع أنواع الأقمشة ومنتجاتها مثل شبكات الأمان والملابس الواقية وخيوط الأمان، إلخ.وتطبق أخيرًا على طريقة الاختبار لقدرة حرق الجانب العمودي من النسيج كما هو محدد في GB5455-2014.

المعلمات التقنية

1شاشة لمسة
2يتم تقسيم المعدات إلى جزأين: جزء التحكم وصندوق الاحتراق. حجم صندوق الاحتراق هو 330 * 330 * 765mm.
3الجزء الأمامي من صندوق الاحتراق هو باب مراقبة الزجاج المشدّد
4يتوفر على الجزء العلوي من صندوق الاحتراق 16 فتحة نفايات متوزعة بالتساوي ، والقطر الداخلي هو 12.5 ملم ؛ هناك 6 فتحات نفايات على جانبي صندوق الاحتراق ، والقطر الداخلي هو 12.5 ملم.
5. أعلى الصندوق مربوطة في الأعلى
6يحتوي الجزء العلوي من الصندوق على دعامة، ويقع الجزء السفلي من مشبك النموذج على ارتفاع 17 ملم فوق أعلى نقطة فوهة الإشعال.
7. قطر الداخل من فوهة الإشعال هو 11 ملم ، والرأس والخط الرأسي في زاوية 25 °. وقت الإشعال: دقة إلى 0.05 ثانية
8مصدر الغاز: البروبان الصناعي أو البوتان أو غاز البروبان / البوتان المختلط، باستخدام غاز الميثان بنقاء لا يقل عن 97٪ عندما يتم معالجة العينة مسبقًا وفقًا لـ 7.3
9حجم العينة: 300*89ملم، خمسة أفقية و عمودية
10درجة حرارة الغرفة: -10 درجة مئوية ~ 30 درجة مئوية
11. تشغيل الكهرباء والطاقة: 220V ± 10% 50HZ الطاقة أقل من 100W
12. وقت اللهب من محرقة بونسن 0-99M99S، يمكن تعيينها تعسفا، الدقة ± 0.01s
13يو يان، وقت بعد الضوء: أطول 0-99M99S
14. عالية اللهب الأزرق لبرنر بنسن: 15mm-175mm يمكن تعديلها بحرية، مع نطاق ارتفاع اللهب
15. يمكن تعيين وقت الإشعال بشكل تعسفي (يمكن تعيينها مسبقًا)
16المعلمات المتعلقة بشاشة اللمس:
a. الحجم: 7 بوصات حجم العرض الفعال الطول 15.5 سم العرض 8.6 سم
ب. الدقة: 800*480
واجهة الاتصال RS232، 3.3 فولت CMOS أو TTL، وضع منفذ سلسلة
سعة التخزين: 1G
e. استخدام شاشة تشغيل FPGA الصلبة ، وقت بدء التشغيل ٠ ٠ ، تشغيل على الطاقة
f. باستخدام بنية M3 + FPGA ، M3 هي المسؤولة عن تحليل التعليمات ، تركز FPGA على شاشة TFT ، والسرعة والموثوقية تقود نفس المخطط
g. يتبنى جهاز التحكم الرئيسي معالج منخفض الطاقة ويدخل تلقائيًا إلى وضع توفير الطاقة.
