أداة تحليل ISO5660 للكالوريمتر المخروطي لإطلاق الحرارة

إدخال المنتج

مقياس الحرارة المخروط يقيس معدل إطلاق الحرارة ((H.R.R) ، إطلاق الدخان، وقت الإشعال، استهلاك الأكسجين،إنتاج أول أكسيد الكربون وثاني أكسيد الكربون ومعدل فقدان الكتلة عند تعرض العينة لمصدر من سخان مخروط.

التطبيق

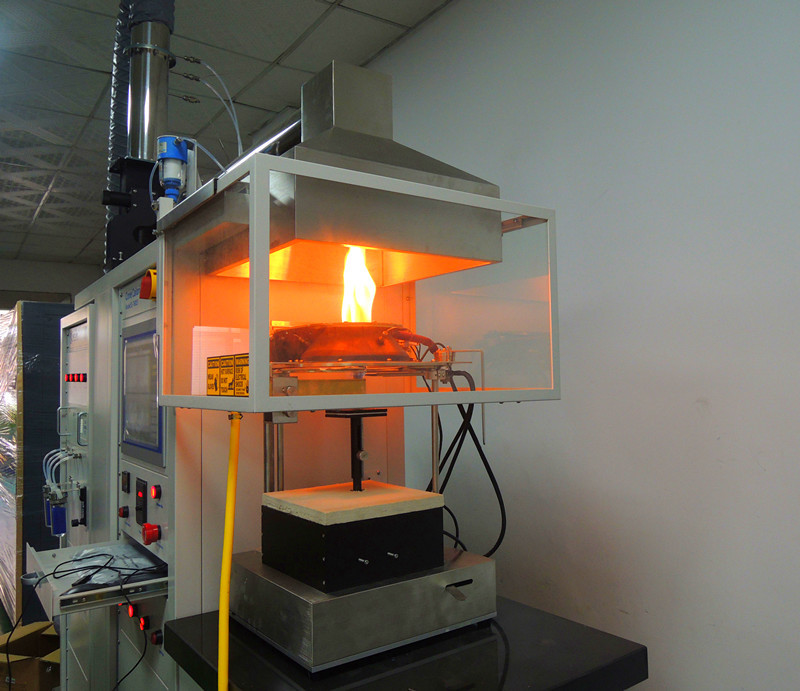

يستخدم هذا الجهاز لتقييم المواد المعرضة للإشعاع الحراري (قيمة الإشعاع النموذجية 25، 35، 50 كيلوواط/م2) ، والتي يتم إشعالها بواسطة جهاز إشعال شرارة كهربائية.ثم قياس معدل إطلاق الحرارة للمادة، معدل تدفق غاز الدخان ومعامل C ، وقت إشعال العينة ووقت إطفائها ، إجمالي استهلاك الأكسجين ، إجمالي إنتاج الدخان ، معدل فقدان الكتلة ، إجمالي إطلاق الحرارة ،حرارة الاحتراق الفعالة، توليد ثاني أكسيد الكربون وتوليد أول أكسيد الكربون.

المعلمات التقنية

خصائص المنتج وتطبيقه

1يمكن توصيلها بنظام اختبار كبير لمعدل إطلاق الحرارة مثل ISO 9705 ، EN 13823 ، وما إلى ذلك ، متوافق مع ISO 5660 ، ASTM E1354 ، BS 476 Part 15 وما إلى ذلك.معايير الاختبار.
2. جسم اختبار متكامل و مقصورة تحليل 19 بوصة ، جهاز كمبيوتر بشاشة لمسة 15 بوصة ، للسيطرة الكاملة والاختبار التلقائي.

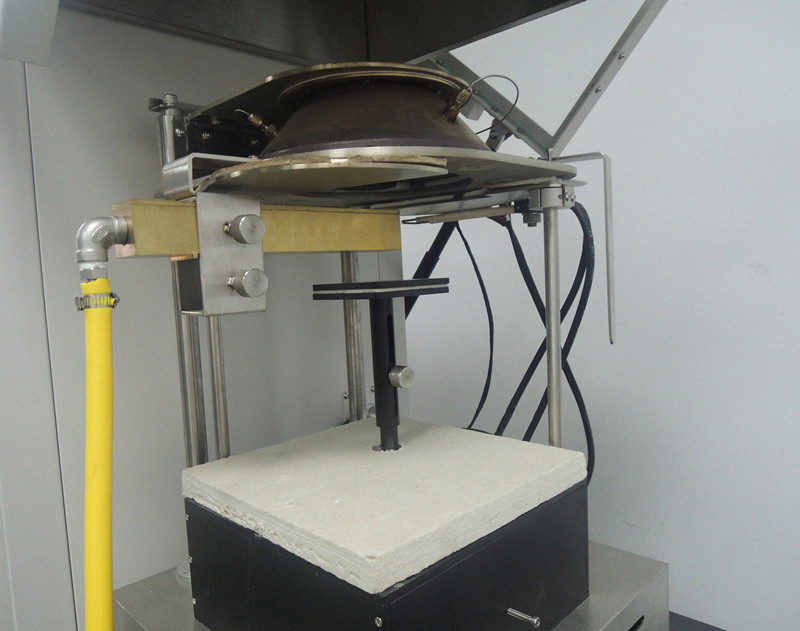

3الطاقة القياسية لجهاز التدفئة المخروطية 5000W ، ومخرج الحرارة من 0 ~ 100kW / m2 ، باستخدام جهاز تحكم درجة الحرارة PID ، بينما يمكن أن يكون مخروط الإشعاع أفقيًا أو عموديًا.
4عندما تتعرض للجزء المركزي من سطح العينة في نطاق 50 × 50 ملم ، فإن الإشعاع في مركز الانحراف لا يزيد عن 2 ٪.
5نطاق وزن العينة 0 ~ 3000g؛ الدقة: 0.1g.
6.المنفذ الذاتي ينفتح تلقائياً لنقل الإشعاع إلى العينة
7.ABB EL3020 تحليل الأكسجين البارامغنيتيكي، باستخدام طريقة التغير البارامغنيتيكي لقياس تركيز الأكسجين في الغاز. نطاق التركيز من 0-25%.
8تحليل كثافة الدخان باستخدام نظام ليزر، يتكون النظام من ليزر 0.5mW He Ne، كاشف رئيسي وكاشف مساعد.
يتكون نظام العادم من المروحة ، غطاء جمع الدخان ، أنبوب العادم ومقياس تدفق لوحة الفتحة وهلم جرا. معدل تدفق المروحة العادم من 0 ~ 50g / s ، دقة 0.1g / s.
9تم تثبيت عينة حلقة من غطاء جمع الدخان على 685 ملم، مع 12 فتحة.
10يجب تحديد معدل تدفق غاز العادم عن طريق قياس فرق الضغط على جانبي فتحة الحافة الحادة 350 ملم فوق المروحة ، والقطر الداخلي للحافة الحادة
صفيحة فتحة الحافة هي 57 ملم + 1 ملم.
11نظام أخذ عينات الغاز ABB SCC-S يتكون من مضخة أخذ عينات، ومرشح، ومصيدة البرد، وتفريغ مياه الصرف الصحي، ومرشحات المياه ومرشحات CO2؛
نظام تبريد مياه محمول دون الحاجة إلى مصارف المياه والأنابيب عند استخدام مقياس تدفق الحرارة (للوحدة ISO 5660)
12من أجل معايرة استجابة نظام الاختبار بأكمله، استخدام محرق معايرة نحاسي مفتوح مربع، يستخدم لقياس قيمة معامل C.
13نظام الحصول على البيانات قادر على تسجيل محلل الأكسجين، مقياس فتحة، الحرارة وغيرها من الأدوات من الناتج.

التطبيق: مناسبة لاختبار معدل إطلاق الحرارة لمواد البناء ، السكك الحديدية ، سلك الكابل

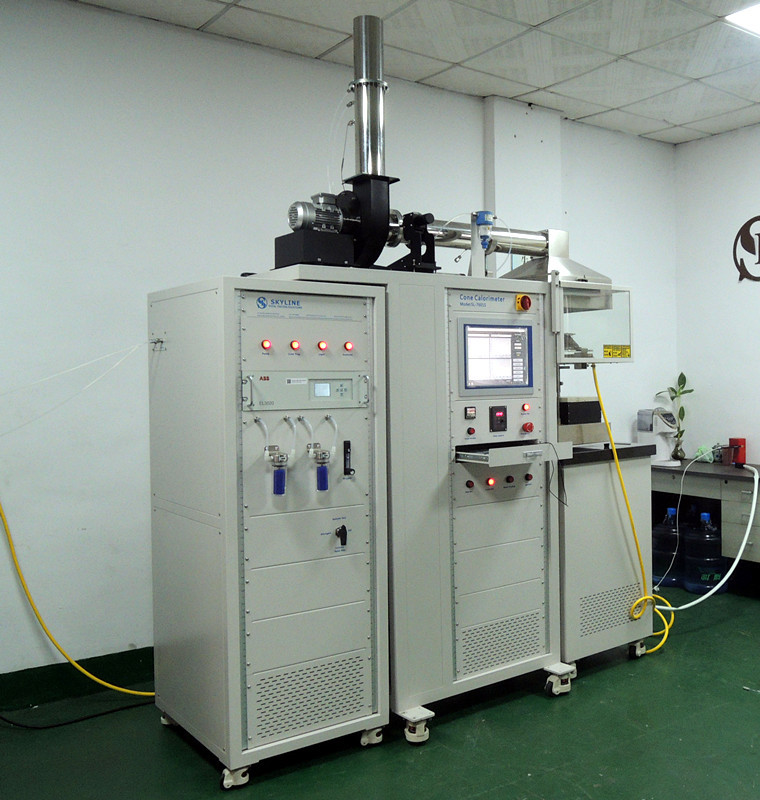

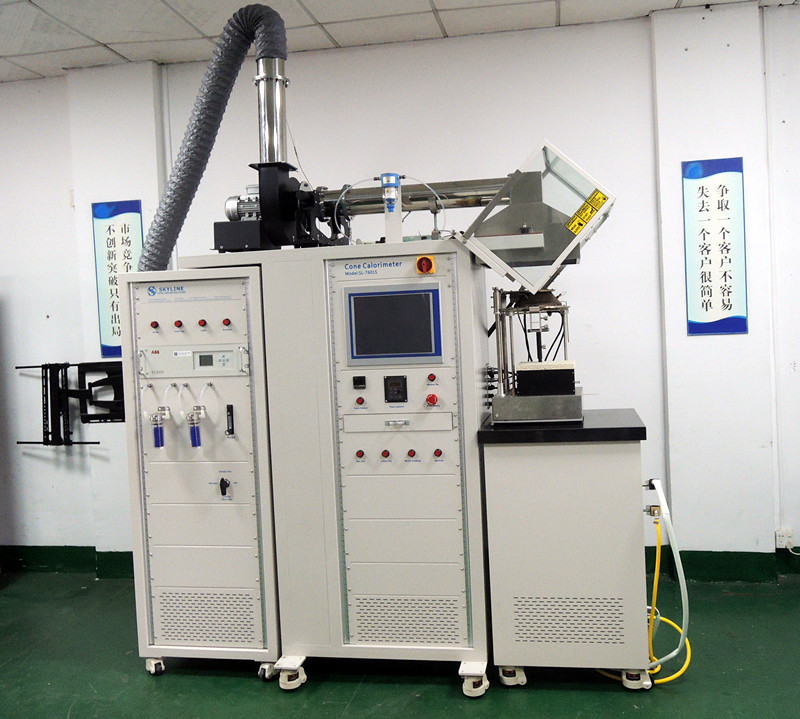

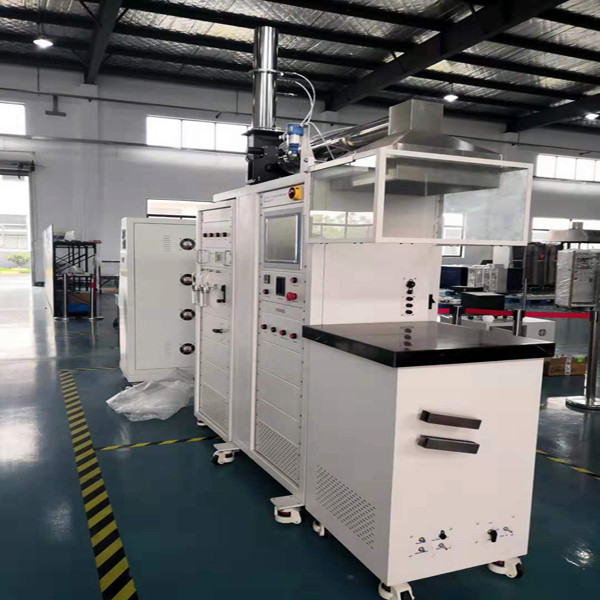

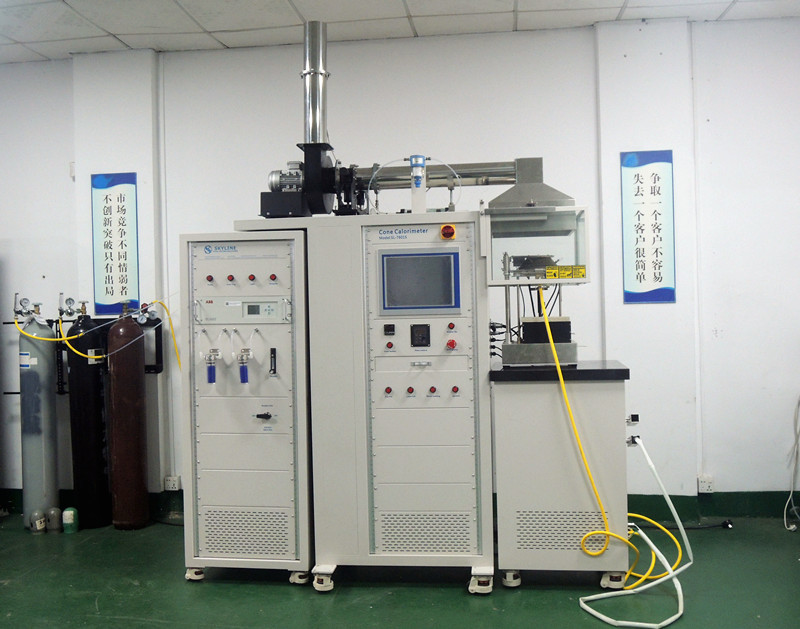

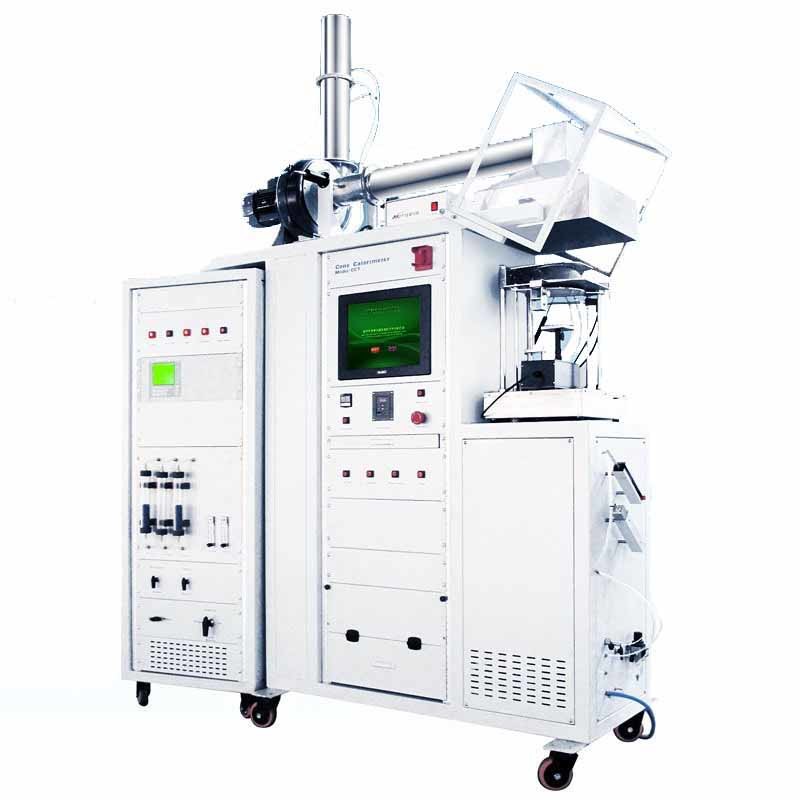

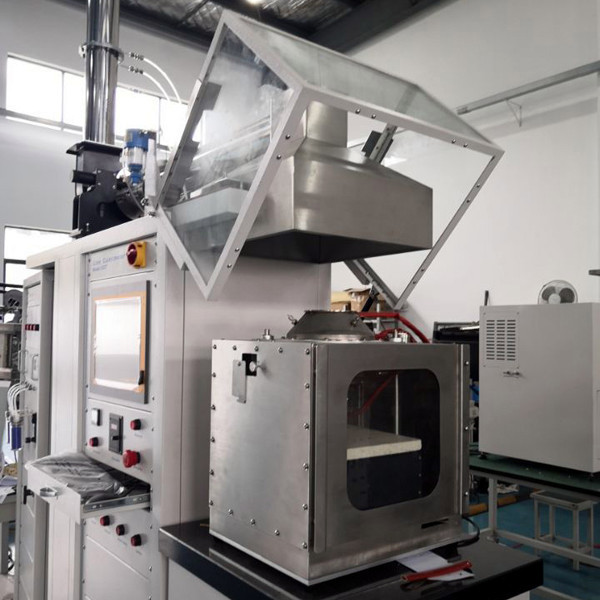

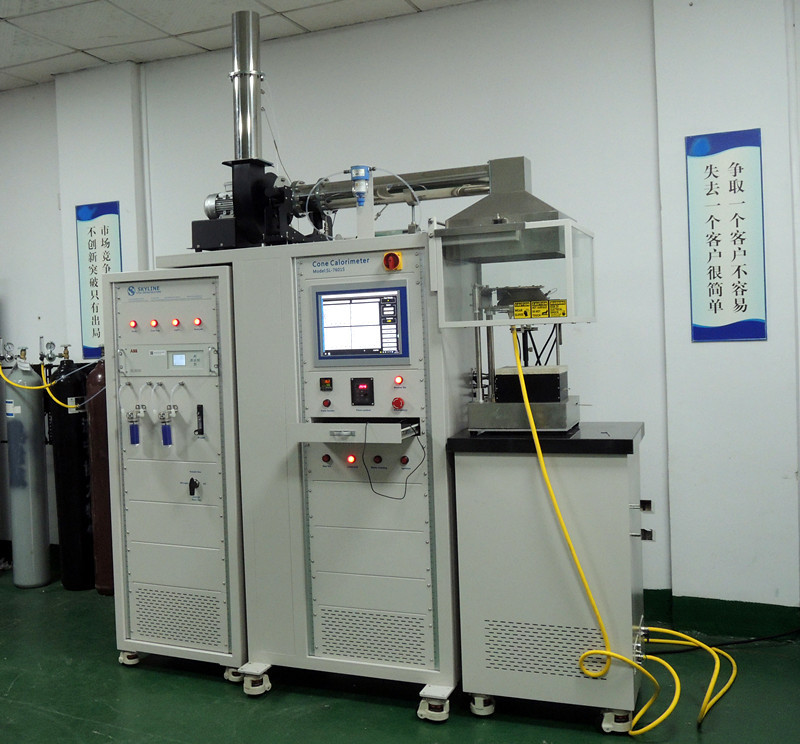

تفاصيل المنتج من مقياس الحرارة المخروط

اسم مقياس الحرارة المخروط مشتق من السخان المخروط الذي استخدمه الدكتورVytenis Babrauskas لفحص عينة اختبار (100mm × 100mm مع تدفق تصل إلى 100kW / m2 لمقياس البنك استنزاف الأكسجين من تطويرهيستند اختبار مكافئ الحرارة إلى النظرية التي تقول أن سعرات حرارية الاحتراق النقية تتناسب مع الكمية اللازمة من الأكسجين للاحتراق و 13.يتم إنتاج 1 MJ / kg كلما تم استهلاك 1 kg من الأكسجين، ويتم قياس انبعاثات الحرارة، ووقت الإشعال، واستهلاك الأكسجين، وتوليد ثاني أكسيد الكربون و ثاني أكسيد الكربون، وتدفق الغازات المشتعلة المولدة من مواد الاختبار.

المعايير

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

متطلبات التثبيت

الكهربائية: 230 فولت 50 آمبر اسمي
درجة الحرارة المحيطة: 10°C إلى 35°C
الأبعاد: الجهاز: 1800mm (W) x 900mm x (H) x 2600mm (D)
إمدادات الغاز: الميثان، النيتروجين، الهواء المضغوط

مقياس حرارة المخروط.pdf

كيف يعمل مقياس حرارة المخروط؟

المخروط هو أداة اختبار الحريق تستند إلى مبدأ أن كمية الحرارة المطلقة من عينة محترقة ترتبط مباشرة بكمية الأكسجين المستهلكة أثناء الاحتراق.كمية الحرارة التي تنتجها المادة مرتبطة مباشرة بشدة الحريق، مثل معدل نمو النار.
