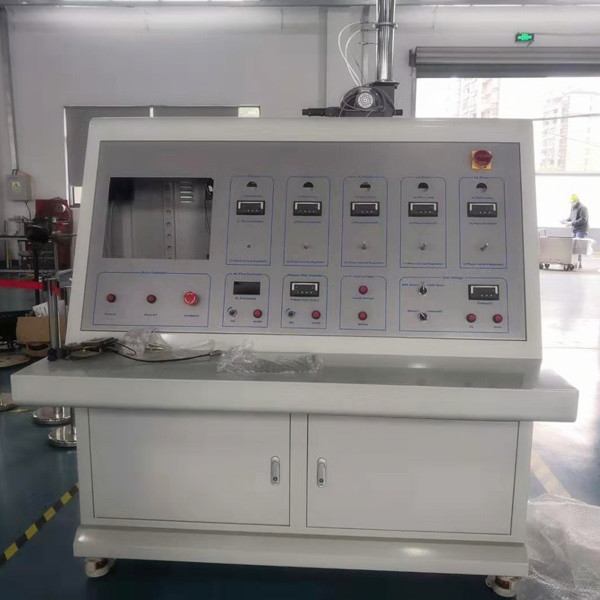

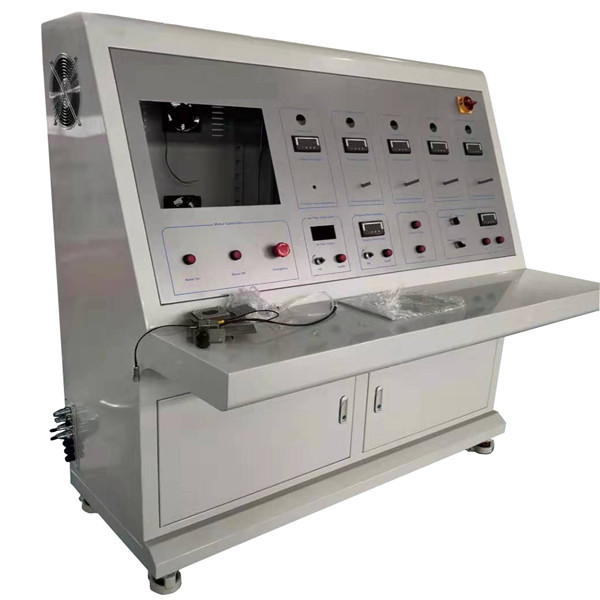

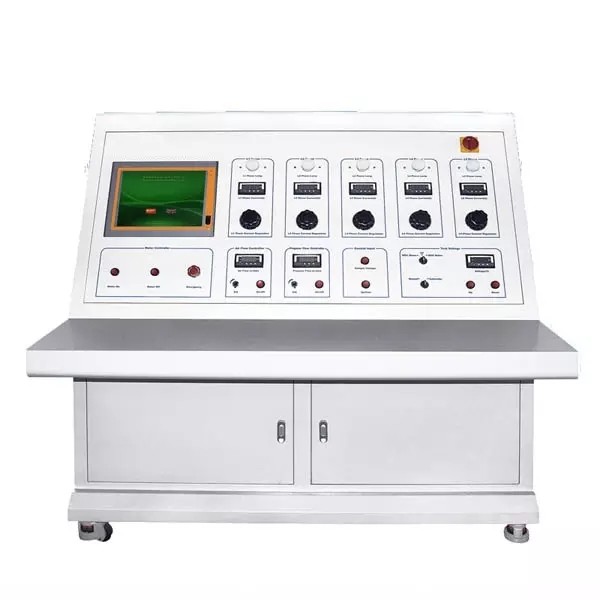

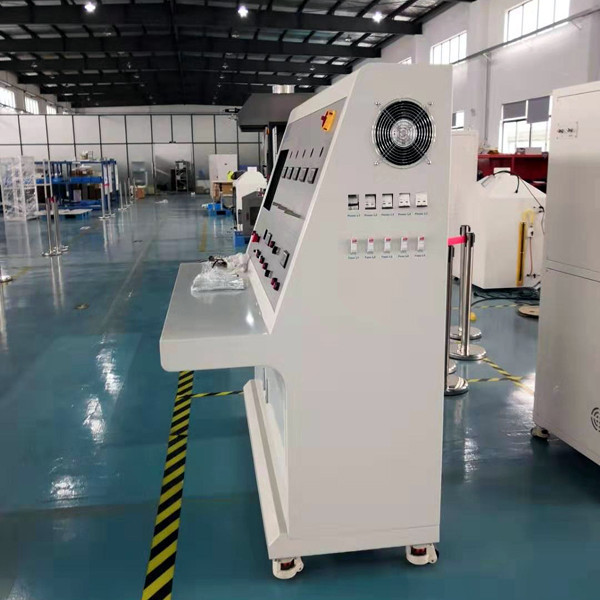

اختبار مقاومة الحريق للسلك والكابلات

إدخال المنتج

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

المعلمات التقنية

1مصدر الحرارة: حارق غاز البروبان من نوع الشريط AGF
2.مبنية بثلاثة صفوف من الثقوب المتقاطعة، متوسط عرض الأمامية من الوقود: 15mm، قطر الثقب: 1.32mm، المسافة بين المركز: 3.2mm.
3صف من الثقوب الملمعة في فتحة الطيار للحفاظ على اللهب في كلا وجهين من لوحة البرنر.
4يتم تثبيت اثنين من الحرارة أفقيا منفصلة 45 ملم اليسار واليمين من خط وسط الوقود للتحقق من درجة الحرارة.
5مراقبات تدفق الكتلة لتنظيم تدفق الغاز والهواء، دقة لا تقل عن 1.5%.
6البرمجيات يمكن أن تظهر درجة حرارة معايرة الوقود وسرعة تدفق البروبان و الهواء الخ
7يتم توفير التيار بواسطة محول ثلاثي المراحل مع قدرة كافية للحفاظ على فولتاج الاختبار المطلوب عندما لا يمكن الحفاظ على سلامة الدائرة.
8مؤشر اتصال الموصل (مؤشر LED) لتشكيل تيار.
9يتم تعيين قيمة الجهد تلقائيًا بواسطة البرنامج وتعديله بواسطة جهاز تحكم لوحة.
10عرض رقمي لبيانات التيار والجهد، دقة التيار هي 0.001A.
11الحماية الحالية باستخدام فيوز مع 2A.
12يتم جمع بيانات القياس في الوقت الحقيقي لجميع التيارات والجهد بواسطة الكمبيوتر، ويتم إنشاء منحنيات التيارات والجهد.
13عندما لا يمكن الحفاظ على سلامة الدائرة، يتم إطفاء مصباح المؤشر المقابلة، والكمبيوتر يحدد تلقائيا الحالة وتسجيل الوقت،ويرسل الإنذار الصوتي والضوئي.

خصائص المنتج

1يجب أن يكون جهاز دعم العينة بحيث يتم دعم الغطاء أو الطرف المحمي من الكابل أو عينة الكابل أفقيًا.واحدة من نهايات العينة يتم ضغطها بواسطة مشبك ثابت لمنع الحركة، والنهاية الأخرى تدعم العينة، الكابل أو الجزء الأوسط من الكابل مدعومة بحلقتين معدنيتين على بعد 300 ملم.الحلقة المعدنية وغيرها من الأجزاء المعدنية من الجهاز الداعم هي الأرض بشكل جيدالقطر الداخلي للخاتم المعدني هو حوالي 150 مم ، ويستخدم القضيب المستدير الذي يبلغ قطره 10 ± 2 مم.
2مصدر الإشعال هو محرق شريط البروبان الأمريكي AGF بطول فوهة 500 مم وعرض فوهة اسمي 15 مم. الفوهة لديها ثلاثة صفوف من قطرها الاسمي المتدفق 1.32 مليمتر و مسافة مركزية 3.2 ملم. هناك واحد على كل جانب من فوهات الفوهة. تعمل الثقوب الصغيرة كثقوب توجيه للحفاظ على احتراق اللهب ، ويتراوح معدل التسامح الأبعاد بين ± 5 ٪.
3. ويتحكم جهاز تحكم تدفق الكتلة المستورد في تدفق الغاز والهواء ، ودقة القراءة ليست أقل من 1.5% ؛
4الصمام المُخفّض للضغط المستورد يمكنه توفير ضغط خروج يصل إلى 0.1Mpa±3pa؛
5. مقياس ضغط مستورد، يمكن أن توفر 0-200kpa نطاق ضغط؛
6. تم استيراد أوميغا حرارة مع قطر 1.5 ملم لمعايرة درجة حرارة الوقود
7. يمكن تعيين وقت اختبار الحرق، وقطع الغاز تلقائيًا؛
8برنامج اختبار قياسي، يمكن عرض درجة حرارة معايرة المحرق، تدفق البروبان، تدفق الهواء؛
9. يطبق الاختبار على الكابلات ذات الجهد الاسمي 0.6/1.0 كيلو فولت أو أقل
10خلال الاختبار ، يجب أن يمر التيار المستخدم لفحص الاستمرارية عبر جميع الموصلات في الكابل. يتم توفير هذا التيار بواسطة محول نجم ثلاثي المراحل.المحول لديه قدرة كافية للحفاظ على جهد الاختبار المطلوب عند السماح بالتسربفي الطرف الآخر من العينةيتم توصيل كل موصل أو كل مجموعة من الموصلات بجهاز إشارة (مؤشر LED) لتشكيل تيار يمكن من خلاله الحصول على البيانات في برنامج الكمبيوتر;
11. يمكن إدخال إعداد الجهد بواسطة الكمبيوتر ، وتعيين قيمة الجهد تلقائيًا. ويمكن أيضًا ضبط الجهد من خلال أزرار اللوحة ؛
12يحمي مدار الاختبار من التيار الحالي مصدر التأمين ويتوافق مع النوع D II المحدد في GB 13539.5. الصمام المعيار 2A. سهل الاستبدال. واستخدام مفاصل الدوائر المصغرة المستوردة لحماية كل دائرة اختبار؛
13يتم تمرير بيانات التيار والجهد من كابل الاختبار من خلال الأداة الثانوية، وعرض رقمي، ودقة التيار الاختبار هو 0.001A، والتيار الفعلي هو 0.25A هو أفضل تيار اختبار;
14يتم جمع بيانات القياس في الوقت الحقيقي لجميع التيارات والجهد بواسطة الكمبيوتر وتوليد منحنيات التيار والجهد ، والتي تظهر منحنيات التيار والجهد لكل كابل في ظل ظروف الحريق,وتحديد أداء مقاومة الحريق. يمكن إجراء مزيد من التحليل للأسلاك باعتبارها وظيفة من وقت الحريق.يتم تخزين البيانات النهائية في قاعدة بيانات كمبيوتر وتوليد تقرير قياسي لسهولة الوصول;
15معايرة درجة حرارة اللهب قبل الاختبار ، يتم معايرة الحرارة المدرعة المستوردة ، يتم جمع درجة حرارة المعايرة بواسطة الكمبيوتر لمدة 10 دقائق على الأقل ،و يتم تحديد وضع النار في الكمبيوتروفقًا لوضع إمدادات النار ، يقوم الكمبيوتر بعمل أخذ عينات في الحالة الثابتة وحساب الفرق وفقًا لدرجة الحرارة التي تم جمعها ، ويقدم تقرير التحقق.حفظ التقرير وتخزينه في قاعدة البيانات لضمان موثوقية وسلطة التحقق;
16خلال الاختبار، والغاز والهواء المساعد هي كل من مراقبي تدفق الكتلة، ويتم خلط فنتوري، والكمبيوتر يتحكم تلقائيًا صمام التدفق،ويتم تسجيل البيانات في الوقت الحقيقي في قاعدة البياناتيقوم الكمبيوتر تلقائيًا بالتحكم في نسبة الغاز والهواء المساعد لجعل الاحتراق كاملًا ، مما ينتج لهبًا مستقرًا وتثبيت درجة حرارة اللهب.
17عندما تكون الدائرة تعمل بشكل طبيعي ، تتبنى كل دائرة ضوء المؤشر المستورد. عندما يكون الخط غير مكتمل تحت حالة اللهب ، يتم إطفاء مؤشر الدائرة المقابلة.يحدد الكمبيوتر تلقائيًا الحالة الحالية ويتحكم في الإنذار الصوتي والضوئي.

التطبيق: يستخدم اختبار الحريق للأسلاك والكابلات لاختبار مقاومة الحريق للأسلاك أو الشبكة ،ويحترق في اللهب لا يقل عن 750 درجة مئوية و 950 درجة مئوية لاختبار سلامة الكابل للحفاظ على الدائرة.

المعايير

IEC:IEC 60331-11&12:2002، IEC 60331-21 ~ 23:1999
IEC 60331 اختبار الكابلات الكهربائية في ظل ظروف الشمسية سلامة الدوائر
IEC 60331 الجزء 11 النار وحدها عند درجة حرارة اللهب 750 درجة مئوية على الأقل
IEC 60331 الجزء 21 كابلات الجهد الاسمي حتى 0.6/1kV
IEC 60331 الجزء 12 الحريق مع الصدمة عند درجة حرارة اللهب 830 درجة مئوية على الأقل
IEC 60331 الجزء 31 الحريق مع الصدمة الكابلات ذات الجهد المسموح به يصل إلى 0.6/1kV
الأبعاد:1750 ملم (غ) × 680 ملم (د) × 1400 ملم (ه)
الوزن: 160 كجم

متطلبات التثبيت

الكهربائية: AC 380V ثلاثي المراحل ، 50/60Hz ، 30A
درجة الحرارة المحيطة: 10°C إلى 35°C
غرفة الاختبار: 3،000 مم (غ) × 3،000 مم (د) × 3،000 مم (ه)
الغاز: الهواء والبروبان
