BS6387 كابل معدات اختبار الحريق المطلوب للحفاظ على سلامة الدوائر في ظل ظروف الحريق

BS6387 جهاز اختبار للكابلات المطلوبة للحفاظ على سلامة الدوائر في ظل ظروف الحريق

ملخص

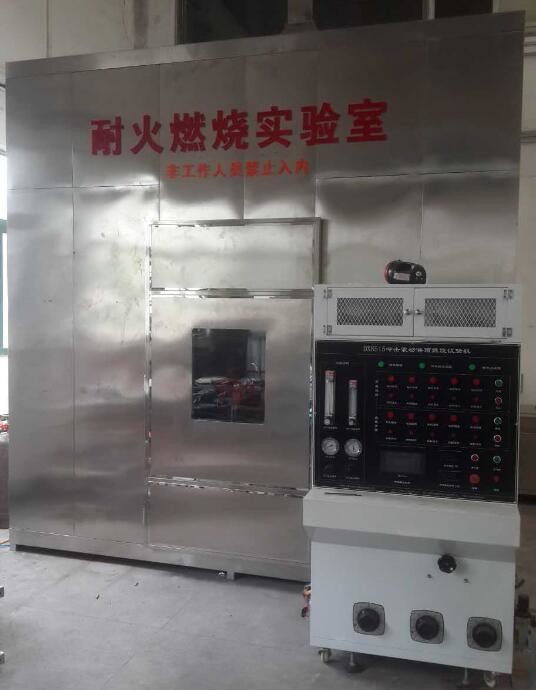

هذا الجهاز الاختبار لمقاومة الحريق من الكابلات المطلوبة
للحفاظ على سلامة الدوائر في ظل ظروف الحريق.
بطاقة التشغيل المسموح بها لا تزيد عن 600/1000 فولت وقطر إجمالي أقل من أو
يساوي 20 ملم

تتوافق مع المعيار BS6387

الاختبار المقدم في هذه المعيار البريطاني ينطبق على الكابلات التي تحتوي على اثنين أو أكثر
موصلات عازلة، سواء كانت الكابلات تتضمن أو لا غيرها من الكابلات المعدنية
عناصر مثل الدرع أو الشاشة أو الموصل الحامي للدارة.
تنطبق على الكابلات التي تحتوي على موصل عازل واحد بشرط أن يكون الكابل
يحتوي على عنصر معدني آخر على الأقل. لا ينطبق الاختبار على
كابلات ذات موصل عازل واحد ولكن بدون عنصر معدني آخر

تكوين المعدات

1اختبار المقاومة للنار وحدها

يتضمن مقعد اختبار مقاومة الحريق الجزء التالي: نظام دعم الكابلات، جهاز الكشف المستمر، مصدر الحرارة.

نظام دعم الكابلات: يضغط الكابلات الجانبية من خلال المشابك. يتم تثبيت الجزء الأوسط من الكابل بواسطة حلقتين معدنيتين (مسافة المسافة 300 مم) ،ويحتوي الحلقة المعدنية على الأجزاء المعدنية الأخرى للجهازجهاز دعم الكابل يظهر في الشكل 1. بالنسبة للكابلات دون قطر دبابة أقل من 10 ملم ، أو الكابلات الأخرى التي لديها نزوح كبير خلال الاختبار ، هناك 3 حلقات معدنية ،كل واحد ثابت على حلقة معدنية أصلية من حوالي 150 مم.

2جهاز الكشف المستمر: دع التيار يمر من خلال جميع نواة الكابل،محول ثلاثي المراحل متصل بالنجوم أو ثلاثة محولات أحادية المراحل (أو محول أحادي المراحل إذا كان الاختبار كابلًا أحادي النواة)، وهناك ما يكفي القدرة على الحفاظ على الحد الأقصى المسموح به لتسرب التيار من 3A في الجهد الاختبار.توصيل مصباح إلى كل سلك الأساس في الطرف الآخر من الكابل وتطبيق تيار من حوالي 0.25A عند الجهد الاسمي للكابل

3مصدر الحرارة:
1الحرارة هي حارقة غاز أنبوبية بطول 610 ملم يمكنها إمداد غاز الميثان بالقوة ومكثفة الشعلة.
2قياس درجة الحرارة: يتم وضع مقياس حرارة قطره 2 ملم بالقرب من مدخل الهواء ، بالتوازي مع المحرق فوق 75 ملم
3درجة حرارة الشعلة ووقت الاختبار: (انظر درجة الاحتراق BS6387)
A 650 °C ± 40 °C - 3 ساعات
B 750 ± 40 درجة مئوية - 3 ساعات
950. ± 40 درجة مئوية - 3 ساعات
S 950. C ± 40 °C -20 دقيقة

4عينة الكابلات: العينة هي جزء من المنتج النهائي، لا تقل عن 1200 مم، ويتم إزالة 100 مم من الغطاء وطبقة الغطاء في كلا الطرفين.يجب أن تكون الأسلاك في أطراف الكابل وفقا للاتصالات الكهربائية.
5.جهد الاختبار: 200~1000 فولت قابل للتعديل

ما هي الأنواع المختلفةاختبار الحريق?
اختبار الحرائق مثل اختبار رد الفعل ومقاومة الحرائق للمواد والهياكل واختبار أداء مكونات وأنظمة إطفاء الحرائق (مثل أجهزة إطفاء الحرائق والترشاشات)من أنظمة الكشف والإنذار والكابلات، وأنظمة تهوية الدخان والحرارة.
