غرفة اختبار اللهب للأسلاك الكهربائية تحت ظروف الحريق سلامة الدائرة

غرفة اختبار اللهب للأسلاك الكهربائية تحت ظروف الحريق سلامة الدائرة

المعايير

IEC 60331-21

اختبارات الكابلات الكهربائية في ظل ظروف الحريق - سلامة الدوائر - الجزء 21: الإجراءات والمتطلبات - الكابلات ذات الجهد القياسي يصل إلى 0,6/1,0 كيلو فولت بما في ذلك

المواصفات

2مبدأ تصميم آلة اختبار سلامة الكابلات وخطوط الكابلات:

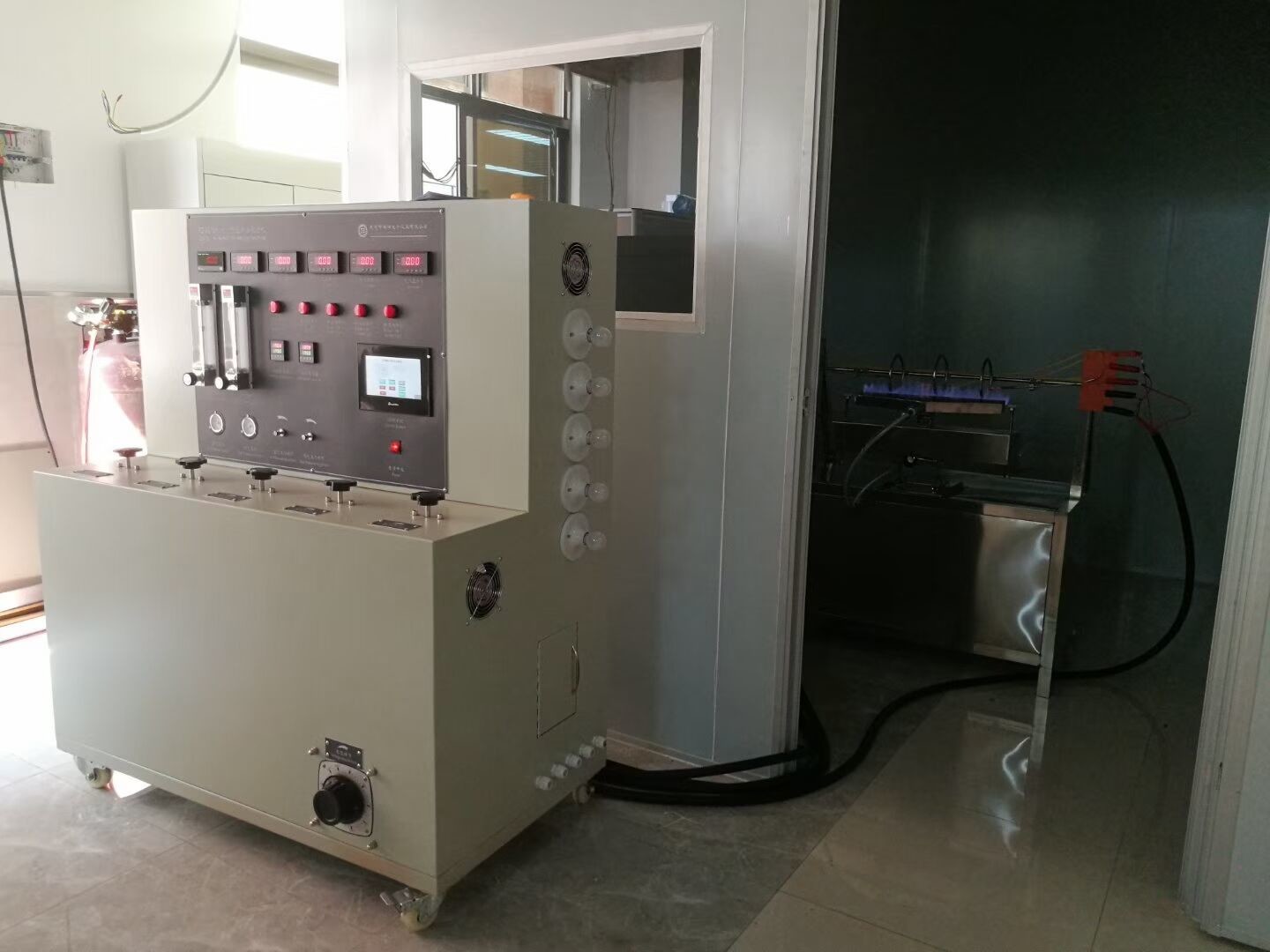

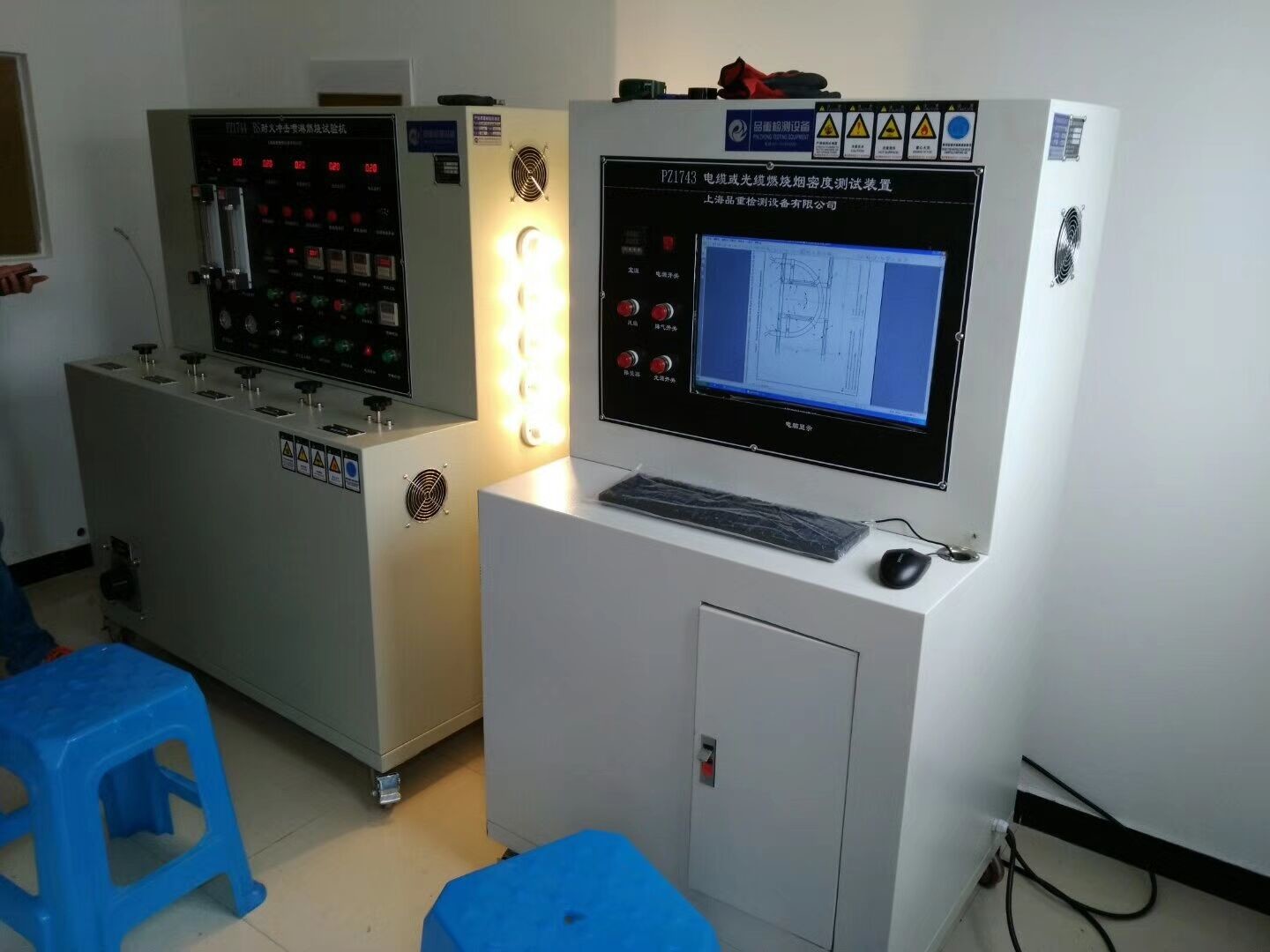

يتم تقسيم اختبار الحريق للأسلاك والأسلاك إلى ثلاثة أجزاء: صندوق الاحتراق، وإطار الاحتراق، وصندوق التحكم، وكلها قابلة للتحرك بشكل فردي.كل جهاز مجهز بمحركات في الأسفل لسهولة الحركة والصرف الصحيجهاز يستخدم للكابلات والكابلات التي تتطلب سلامة الخط عند استخدام اللهب بدرجة حرارة لا تقل عن 750 درجة مئوية (تحكم في الطاقة الحرارية) لاختبار الحريق الفردي

المعلمات التقنية لجهاز اختبار حرارة الاحتراق لسلامة الكابلات وخطوط الكابلات:

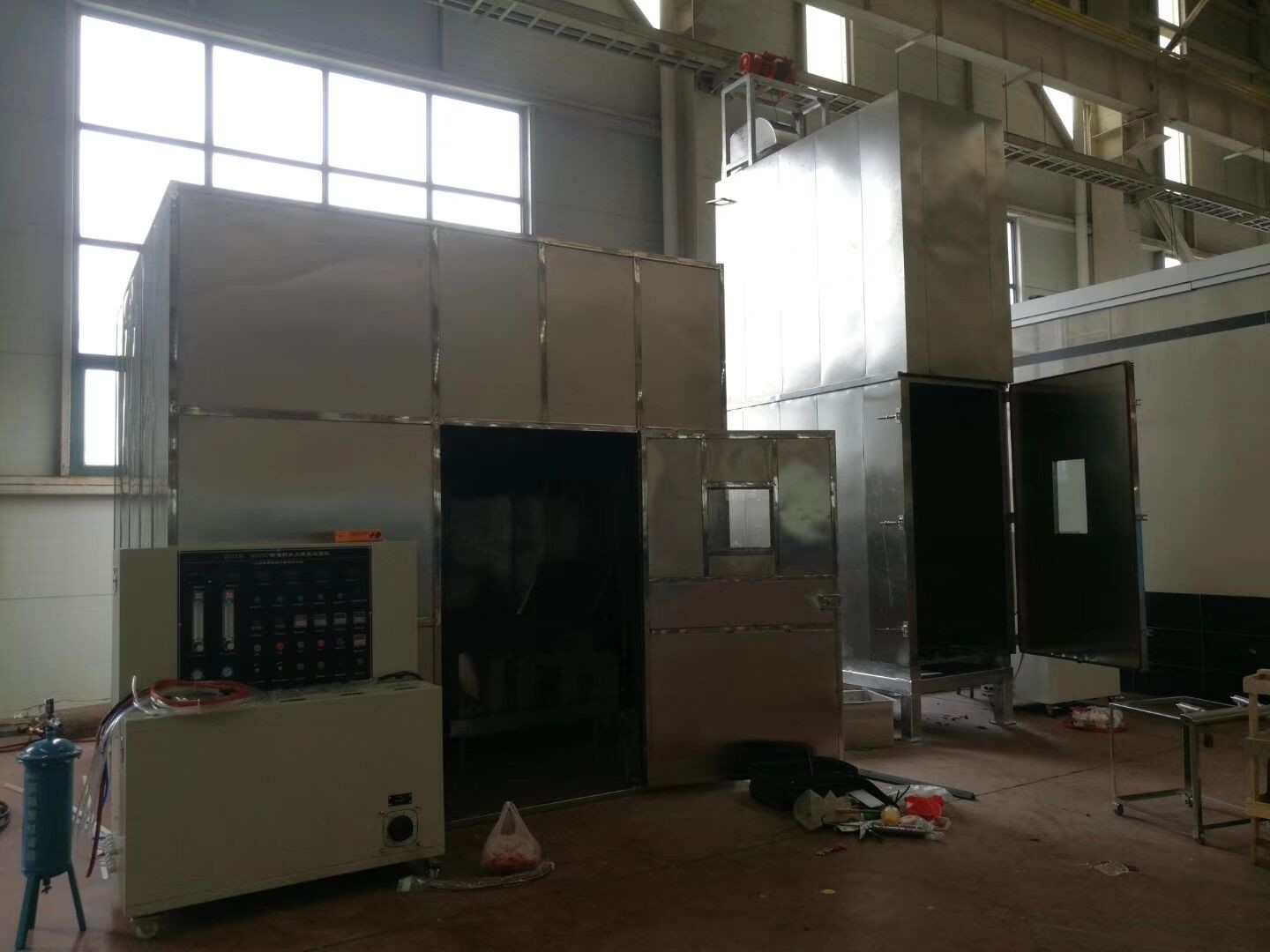

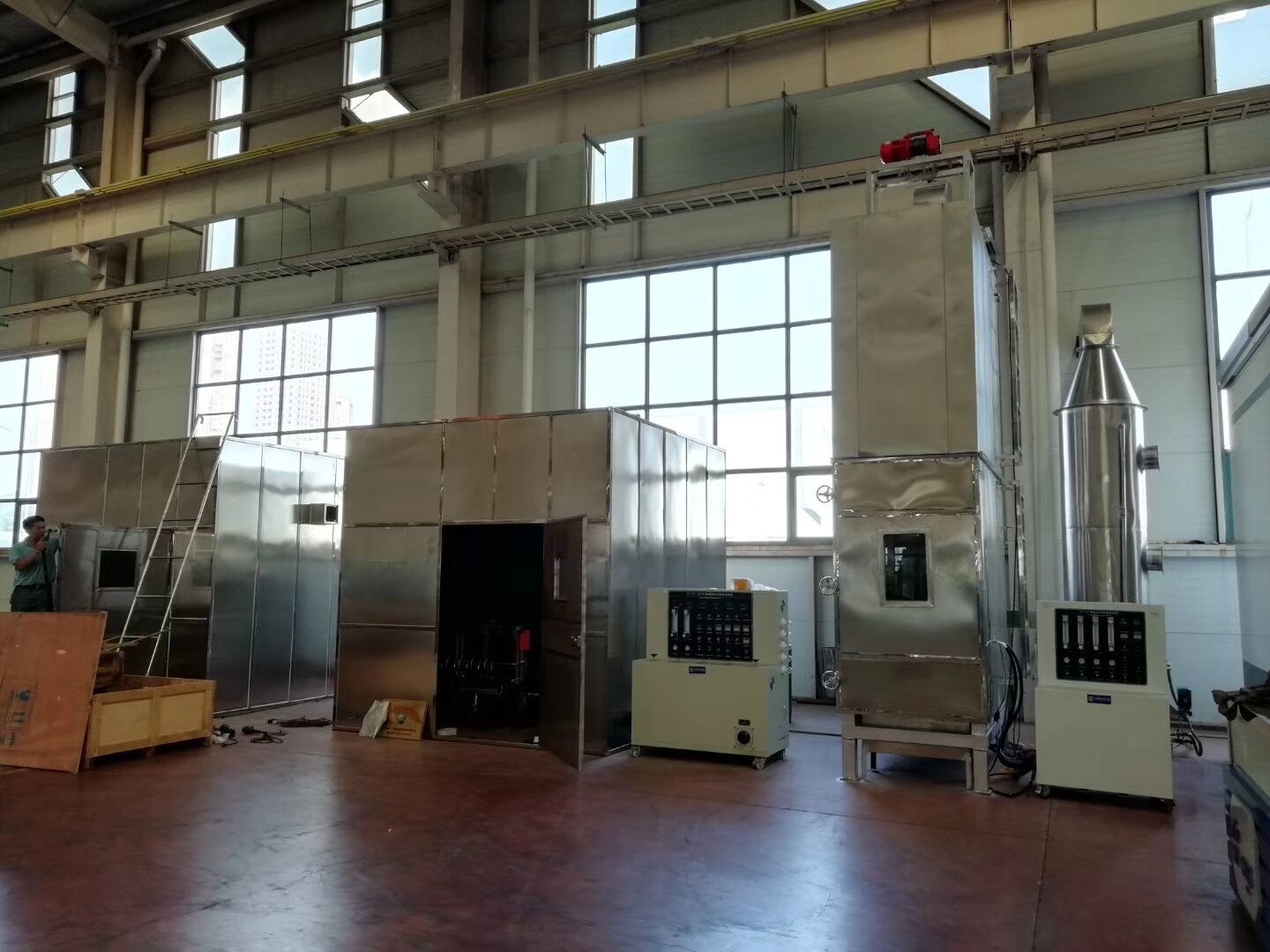

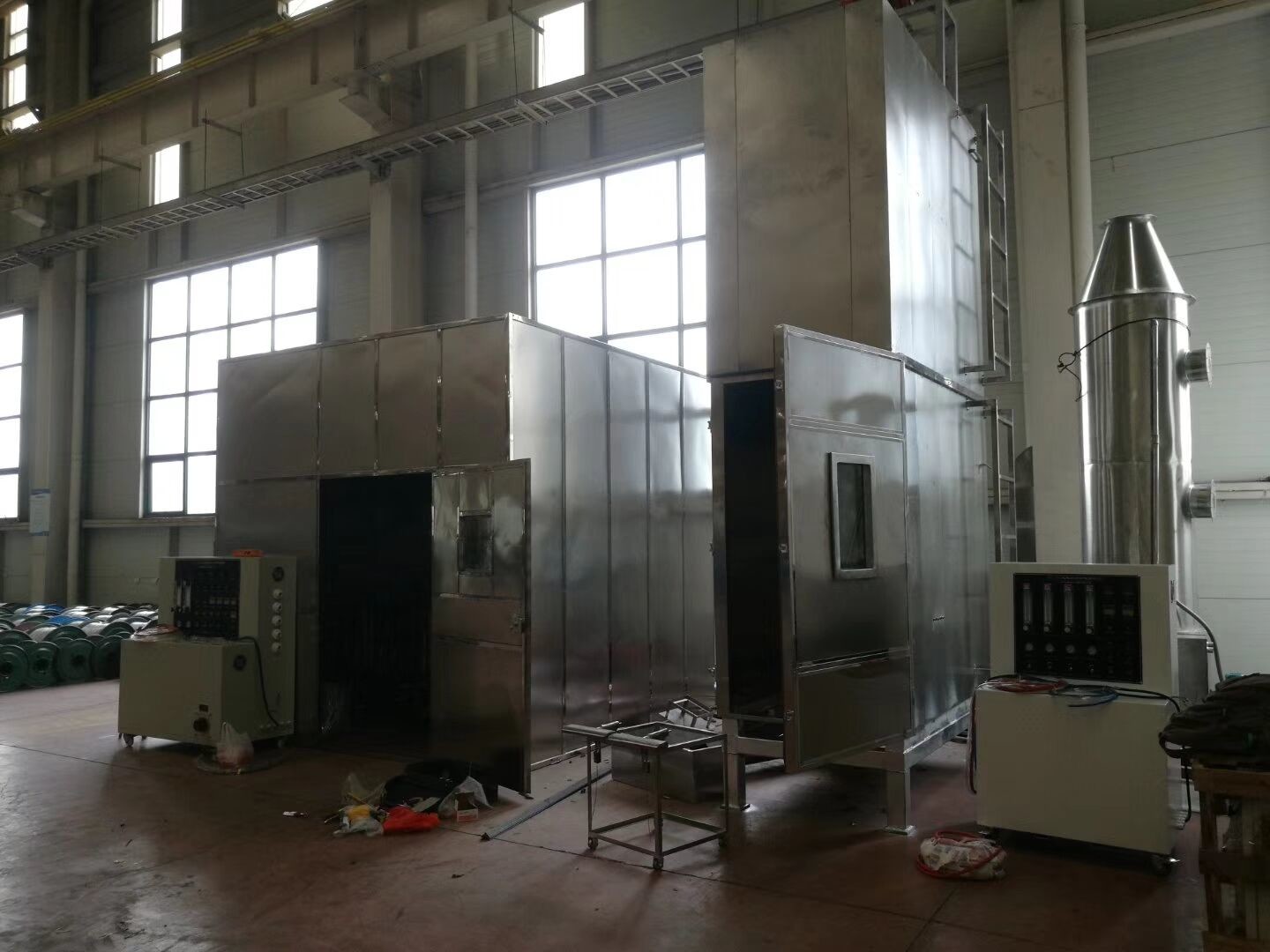

1تصميم غرفة الاحتراق

يتم تثبيتها على العصا الحديدية الزاوية بمادة مناسبة لتشكيل غرفة الاحتراق المكعبة بأكملها.

غرفة الاحتراق: الأبعاد الداخلية: 3M × 3M × 3M مجموع 27 متر مكعب.

يمكن أن تكون هيكل الجدار الطوبية أو هيكل صفيحة الصلب، مختارة من قبل العملاء

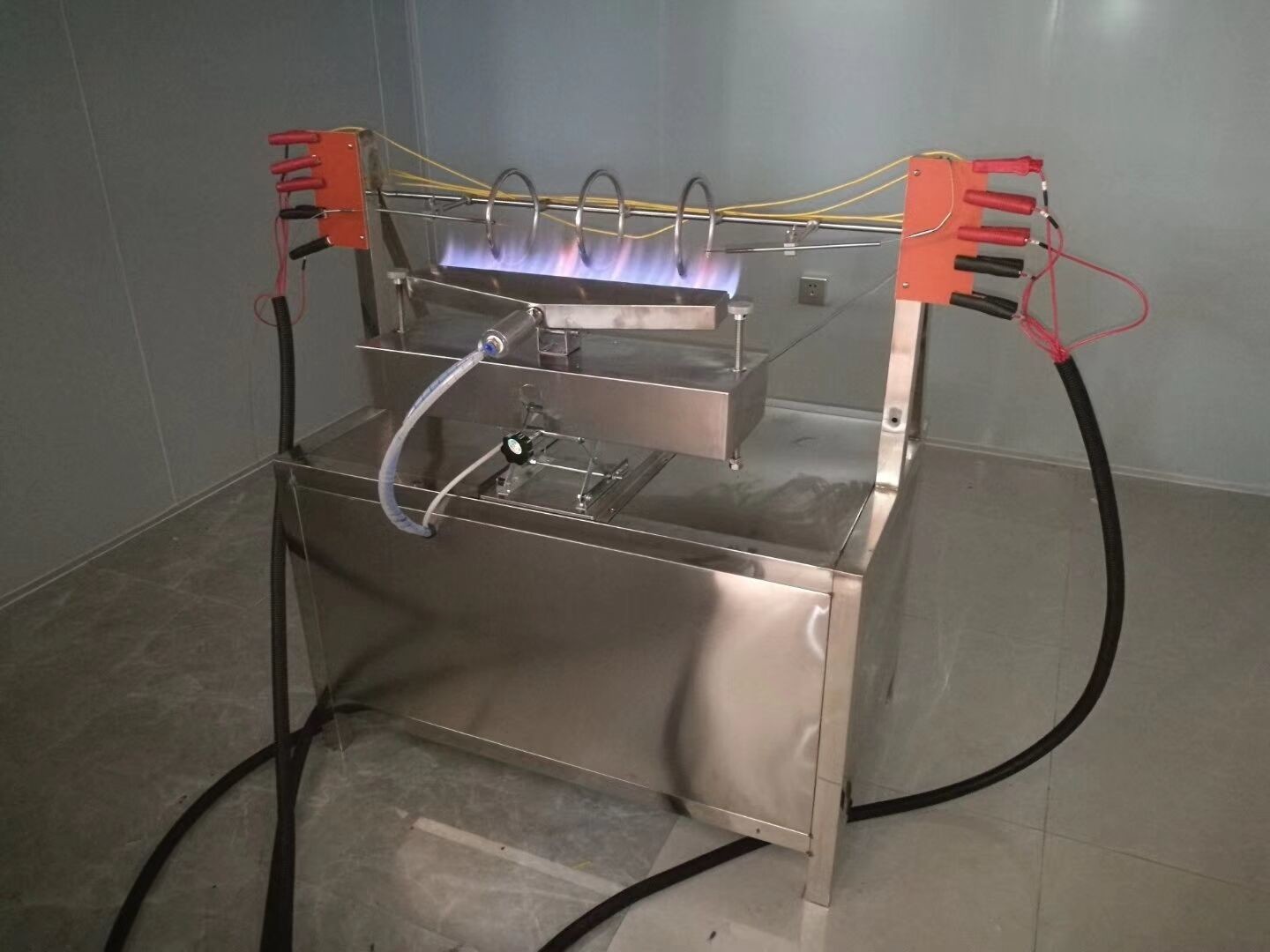

2حامل العينة: تتكون العينة من اثنين أو ثلاثة دعامات حلقات معدنية قطرها الداخلي حوالي 150 مم.

3جهاز الحرق:

(1) مشعل النفخ: محرق غاز البروبان بطول اسمي 500 ملم وعرض 15 ملم للفوهة مع خلاط فنتوري.

(2) عداد التدفق: عداد تدفق الهواء: 80L/min، عداد تدفق البروبان: 5L/min

(3) تكوين نظام التحكم في الشعلة: صمام تنظيم الضغط، شعلة بييزو الكهربائية، جهاز إيقاف الشعلة، ثيرموبول التحكم في درجة الحرارة،

مصدر الغاز (المملوك لشركتك) ، جهاز الإشعال، خط أنابيب الغاز، عداد التدفق، خلاط فنتوري،

مشعل، صمام كرة، خط الهواء، زجاجة الهواء المضغوط (المملوكة لشركتك)

(4) توقيت: 0~ 99.99s/m/h يمكن تعيينها تعسفا

(5) جهاز الإشعال: للإشعال التلقائي

(6) جهاز تحكم درجة الحرارة: يتكون من قسمين لمراقبة درجة الحرارة،

نطاق درجة الحرارة: 0 ~ 1000 °C يمكن تعيينها تعسفيا.

4حمولة الخط:

(1) محول الاختبار: 3000VA ثلاثة (2) الجهد الاختبار: AC1000V

(3) تيار الاختبار: 3A

ما هي الأنواع المختلفةالكابلات?
يتم استخدام الكابلات بشكل رئيسي لنقل الإشارات الكهربائية والاتصالات. هناك أنواع مختلفة من الكابلات ، بما في ذلك كابل الزوج الملتوي ، وكابل المحوري ، وكابل متعدد الموصلات وكابل الألياف الضوئية.كابل الزوج الملتوي يحتوي على كابلين ملتويين حول بعضهما البعض ويستخدم بشكل رئيسي لنقل الإشارات.
