تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL-7602Y
شروط الدفع والشحن
الحد الأدنى لكمية: 1 وحدة
الأسعار: negotiated
تفاصيل التغليف: علبة من الخشب المقاوم
وقت التسليم: 10 أيام عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1 وحدة / شهر
المعايير: |
IEC61034-1997 ، GA306.1-2007 إلخ |
حجم غرفة الاحتراق: |
W3000 * D3000 * H3000mm (27m3) |
المواد: |
الفولاذ المقاوم للصدأ |
نطاق القياس: |
0-100٪ |
جهاز استشعار: |
الخلية الكهروضوئية ، مقاومة الحمل 100Ω |
المعايير: |
IEC61034-1997 ، GA306.1-2007 إلخ |
حجم غرفة الاحتراق: |
W3000 * D3000 * H3000mm (27m3) |
المواد: |
الفولاذ المقاوم للصدأ |
نطاق القياس: |
0-100٪ |
جهاز استشعار: |
الخلية الكهروضوئية ، مقاومة الحمل 100Ω |
الوصف
وفقًا لـ IEC61034-1 ~ 2 ،الأجزاء الأولى من "جهاز الاختبار" والجزء الثاني من "خطوات الاختبار والمتطلبات لتحديد كثافة الدخان للكابلات أو الكابلات البصرية في ظل ظروف محددة.تحديد كثافة الدخان هو جانب مهم في تقييم خصائص احتراق الكابل أو الكابلات.التي تتعلق بإجلاء الموظفين وتحديد قرب محطة إطفاء الحرائقيستخدم هذا الجهاز أساسا لتحديد تركيز الدخان من الكابلات والكابلات البصرية في ظل ظروف محددة والتحقق من كثافة الدخان.في ظروف حرق اللهب أو احتراق بدون اللهب، يتم استخدام النقل كوسيلة لمقارنة الكابلات أو الكابلات المختلفة في ظل ظروف محددة.
السمة
هذه الأداة تتعلق بثلاث جوانب من الخبرة الميكانيكية والبصرية والإلكترونية.أداء مستقر وتشغيل سهلواجهة تشغيل ويندوز إكس بي، نمط المختبر وآلية أمنية مثالية.أثناء اختبار نتائج قياس العرض في الوقت الحقيقي ورسم ديناميكيا منحنى مثالية (من خلال معدل العرض و منحنى الوقت)، ويمكن تخزين البيانات بشكل دائم، وقراءة وطباعة الناتج، ويمكن طباعة التقرير مباشرة.
برنامج قياس: يمكن اختبار البيانات الرئيسية للكثافة الدخانية والضوئية والكثافة البصرية المحددة ومعدل التدخين ومعدل التدخين الأقصى ومتوسط كثافة الدخان في Windows XP+VB6.0 واجهة التشغيل. كما أنه يحتوي على واجهة التشغيل من المعايرة، وتحرير، واختبار، وتعديل المعلمات وهلم جرا. يستخدم البرنامج الكمبيوتر التحكم التلقائي، والجمع، وتسجيل وتسوية النتيجة.انظر الشكل 1الشكل 2
الشكل 1: مخطط منحنى انتقال الضوء
الشكل 2: نماذج تقارير نتائج الاختبار
المبدأ
يتكون نظام قياس الضوء لكثافة دخان الكابل أو الكابل الضوئي في ظل ظروف محددة من مصدر الضوء والخلية الضوئية السيليكونية ومستقبل مصدر الضوء ونظام الكمبيوتر.الضوء الناتج عن مصدر الضوء يمر من خلال كثافة الدخان مختبر من 3M * 3M * 3M، تشكيل شعاع موحد قطره 1.5m + 0.1M على الحائط مقابل مصدر الضوء.الخلية الضوئية المثبتة في مركز الشعاع تكتشف شدة الشعاع من مصدر الضوءعندما غرفة الاحتراق بسبب احتراق الكابلات لإنتاج الكثير من الدخان، دخان امتصاص الكهرباء الضوئية،تحقيق كثافة شعاع الخلية الضوئية السيليكونية يضعف من قبل نظام الكمبيوتر لمعالجة البيانات، يمكننا حساب النسبية إلى 100٪ الأولية مع استجابة خطية انتقال الضوء.

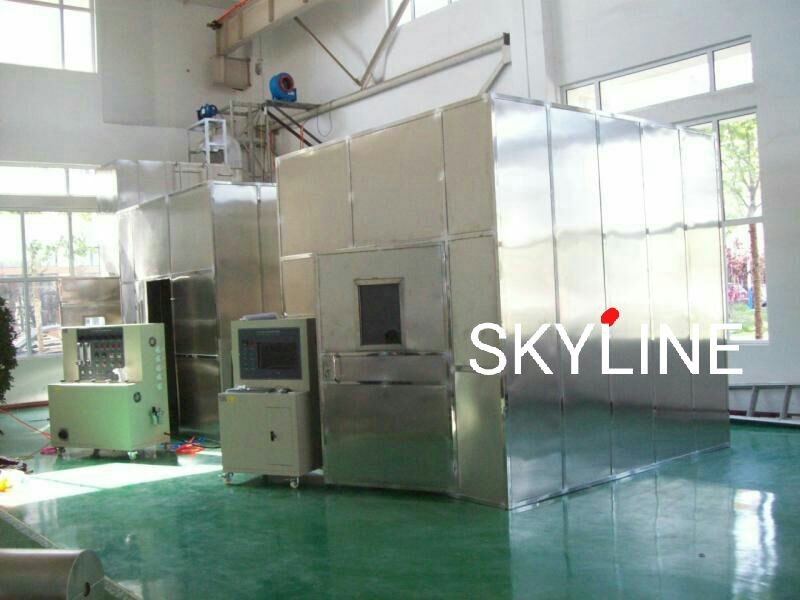

تصميم غرفة الاحتراق، طريقتان للعملاء للاختيار: الأول يستخدم الجدار الطوب، شركتنا توفر مخطط التصميم،إرسال مهندسين محترفين لتوجيه موقع البناءالثاني مع المواد المناسبة يتم تثبيتها على دعامة الحديد الزاوية وكل غرفة الاحتراق مكعب.
تكوين المعدات
يتكون الجهاز بأكمله من صندوق اختبار مغلق، نظام قياس فوتومتر، قرص الكحول، نظام الاحتراق، إشعال، صندوق اختبار، دعامة الكابل،أداة قياس درجة الحرارة وبرامج اختبار كثافة الدخان. تم تطوير الدوائر بواسطة جهاز كمبيوتر صغير ذو شريحة واحدة مع محتوى عالية التكنولوجيا وأداء مستقر. هذا الجهاز مناسب لجميع الكابلات.يتم استخدامه على نطاق واسع من قبل مصانع الإنتاج من صناعة الأسلاك والكابلات ووحدات البحث والاختبارصندوق الاختبار هو مكعب اختبار بحجم 27m3.
المعلمات التقنية التفصيلية
| غرفة الاحتراق | الحجم الداخلي: 3M x 3M x 3M إجمالي 27 متر مكعب. يمكن استخدامه كهيكل جدار من الطوب ، وكذلك هيكل فولاذي ، من قبل العميل. |
| معدات التقاط الضوء |
ج: مصدر الضوء مصباح الهالوجين الكوارتز المستورد: الطاقة الاسمية 100W، الجهد الاسمي: 12V، قيمة العودة الاسمية: 2000 - 3000Lm ب: المستقبل: بالنسبة لخلية الصور السيليكونية، يتم تمرير نسبة 0% دون ضوء ومعدل التنقل هو 100% الضوء دون إغلاق. |
| مصدر النار القياسي |
الجواب: مصدر النار هو 1.0L الكحول ب: وعاء الكحول: الفولاذ المقاوم للصدأ، أسفل 210 × 110mm |
| خليط من الدخان | يتم توزيع الدخان بالتساوي في غرفة الاحتراق باستخدام مروحة سطحية. |
| الاختبار الفارغ | مصباح الكحول الحارق يجعل درجة حرارة غرفة الاحتراق تصل إلى 25 ± 5 °C. |
| جهاز قياس الحرارة | ارتفاع السطح الداخلي هو 1.5M من الأرض ويتم تثبيت جهاز استشعار درجة الحرارة في المكان الذي يكون فيه الجدار 0.5M. |
| يحتوي على برنامج القياس الذي يحتوي على إرسال ، منحنيات الإخراج والتقارير | |
| جهاز كمبيوتر (طابعة تتوفر لنفسك) | |
| القوة | 220 فولت، 4 كيلوواط. (يجب أن يشير إلى الطاقة الإجمالية للجهاز) |
| كثافة الدخان | 0 - 924 ستة سرعات التحول التلقائي |
| نطاق القياس | 0.0001 ٪100 |
| دقة القياس | ± 3% |
| الجهد العامل | 200-240 فولت 50 هرتز |
| درجة الحرارة المحيطة | درجة حرارة الغرفة 40 درجة مئوية |
| درجة الحرارة النسبية | ≤85% |
| بيئة العمل | من الضروري تجنب الضوء المباشر ولا تدفق الهواء القسري أثناء تشغيل الآلة. |
5معايير أخرى وإدخال
أ. يتم تجهيز الباب الأمامي بنوافذ ومناظر غير شفافة يمكن أن تعيق أنشطة التفتيش.
ب. تم تجهيز الجزء السفلي من الصندوق المربع بجهاز إشعال تلقائي ، و تم تثبيت الجزء العلوي بجهاز تنظيم الضغط الداخلي للصندوق.
c. مصدر الضوء: مصباح ساطع للضوء 12 فولت، طول موجة الضوء من 400 إلى 750 نانومتر.
d.المقبل: بالنسبة للخلية الضوئية السيليكونية ، يتم تمرير نسبة 0% دون ضوء ومعدل التنقل هو 100٪ ضوء بدون إغلاق.
e.نظام الاحتراق: يتكون من صمام تنظيم الضغط، والفلتر، ومقياس تدفق الصمام والحارق.
f.المحرق: يتكون من جهاز إشعال و قرص الكحول ووضع في وسط العينة.
6التكوين الرئيسي
| سطح المكتب (بما في ذلك الشاشة) | 1 مجموعة |
| قوالب غير شفافة | 1 |
| مصباح احتياطي | 2 |
| التعليمات | 1 |
| شهادة | 1 |
| عدسة معايرة | 2 |
| طابعات | 1 |
| برامج التحليل | 1 |
| فتحة النشاط | 1 |
