اختبار التعب الديناميكي بإطار دراجة عمودي وأفقي
| MOQ: | 1 وحدة |
| السعر: | negotiated |
| standard packaging: | علبة من الخشب المقاوم |
| payment method: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| Supply Capacity: | 10 وحدة / شهر |
اختبار التعب الديناميكي للموجة السينية,اختبار التعب الديناميكي الأفقي
,Horizontal Dynamic Fatigue Tester
آلة اختبار التعب العمودي والأفقي للدراجة إطار الدراجة اختبار التعب الديناميكي الأفقي

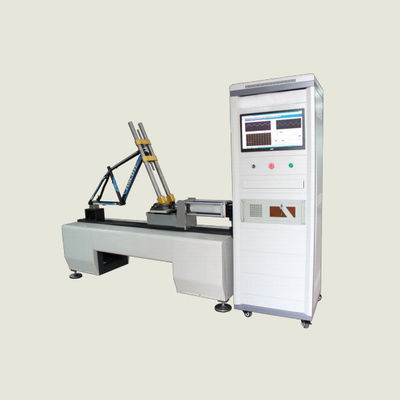

جهاز اختبار التعب الديناميكي الأفقي لإطار الدراجة
تطبيق إطار الدراجة اختبار التعب الديناميكي الأفقي
هذه الآلة لإطار الدراجات للقيام باختبار التعب. يمكن أن تختبر إطار الدراجات الدراجة اختبار التعب الدراجة EN 15194 الدراجة الكهربائية، ISO4210-6.4.4 جميع أنماط الإطار من مواصفات الاختبار هذه.
مبادئ الاختبار
وفقًا للمعيار: الدراجة الكهربائية EN 15194 ، ISO4210 ، EN14781 roadster ، EN14766 mountain bike ، EN14764 city car. مصممة من قبل CNS ، JIS ، DIN ، NF ، ISO ، CPSC ، CSA ، AS ،BS معايير اختبار تسع دول.
طريقة الاختبار
1 قم بتثبيت الإطار على آلة الاختبار وفقًا للطريقة القياسية ، ويمكن ضبط وضع الشوكة يدويًا لتناسب حجم الإطار.
2 قم بتثبيت سائق السيارة والشوكة على محور الدوار ، و قم بتثبيت الخطاف الخلفي على المحور الخلفي ، وقفل كتلة تثبيت المحور الخلفي.
3 قم بربط مجموعة إطار الجهد الرأسي المثبت للقوة على آلة الاختبار وفقًا للمنهج القياسي.يمكن ضبط ارتفاع شعاع التحميل يدويًا لتتناسب مع ارتفاع الإطار.
4حدد قيمة قوة الاختبار وعدد المرات المطلوبة للاختبار على الكمبيوتر.
5.ضبط الحد الأقصى من تشوه الإطار المسموح به، والآلة سوف تتوقف تلقائيًا عن الاختبار بعد تجاوز بعض التشوه.
6بدء برنامج الاختبار لبدء الاختبار، والاختبار يصل إلى عدد محدد من المرات أو تلف قطعة الاختبار، وتوقف تلقائيًا الاختبار والاحتفاظ بنتائج الاختبار.
دورة اختبار التعب الأفقي للإطار وقيمة القوة
| نوع الدراجة | دراجات المدينة | دراجات الأطفال | الدراجات الجبلية | السباقات |
|
قيمة القوة الأمامية F/N |
450 | 450 | 1200 | 600 |
| قيمة القوة للخلف F/N | 450 | 450 | 600 | 600 |
| دورة فترة الاختبار | 100000 | 100000 | 50000 | 100000 |
المعلمات التقنية
| الحد الأقصى للتردد للآلة | 5 هرتز |
| قدرة جهاز الاستشعار | أجهزة استشعار نوع القرص 5000N * 1 قطعة |
| دقة عنصر الحمل | 1/10000 |
| أسطوانة كهربائية | التحكم بالأسطوانة الكهربائية |
| ضربة النقل | 150mm ((± 75mm) |
| عدد الاختبارات | 0-999999 تم تعيينها بشكل تعسفي |
| طريقة التحكم | تحكم القوة في الحلقة المغلقة بالكامل |
| الحد الأقصى للتردد للآلة | التحكم الآلي بالكمبيوتر، مع تحريك، قوة، وقت وأساليب التحكم الأخرى |
| برنامج التحكم | برامج خاصة تم تطويرها بنفسك |
| طريقة العرض | أجهزة التحكم في الكمبيوتر والمراقبة |
| جمع البيانات | بطاقة الاستحواذ عالية السرعة |
| تردد اكتساب القوة | > 200 كيلو هرتز |
| شكل موجة القوة | موجة الجانب السيني |
| التوقف التلقائي | التوقف التلقائي عندما لا تصل القوة إلى الإعداد، التوقف التلقائي عندما تتلف قطعة الاختبار |
| شكل طباعة التقرير | نتائج الاختبار الخاصة بالحفاظ على نفسها لصنع التقارير |
|
معدات الاختبار |
1 مجموعة |
|
الوزن |
400 كجم |
|
إمدادات الطاقة |
AC220V، 15A |
|
البعد |
مقعد الاختبار:2400*820*900mm خزانة التحكم: 600*600*1830mm (L*W*H) |
وصف وظيفة الكمبيوتر على الإنترنت.
1جهاز تحويل الإشارة
(1) مستشعر الحمل
(2) جهاز تحويل الإشارة
الوظيفة الأساسية تقوم بتنفيذ برنامج اختبار أنبوب السرج للحصول على المعلومات التالية.
(1) قوة في الوقت الحقيقي مقابل منحنى الزمن
(2) التردد في الوقت الحقيقي مقابل منحنى الوقت
(3) القيمة القصوى لقوة السحب
(4) قيم الكسر في الوقت الحقيقي
(5) مقارنة الرسوم البيانية
(6) الانحراف المعياري
