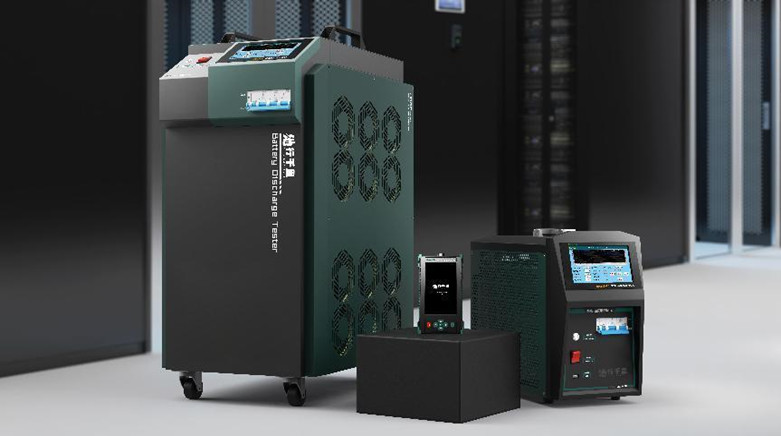

معدات اختبار المختبر لجهاز اختبار 100 فولت / 50 أيه - معالج شحن وتفريغ البطارية

وصف المنتج لمعدات اختبار المختبر

اختبار شحن / تفريغ البطارية هو أداة اختبار عالية الكفاءة التي طورتها شركتنا حديثًا لحل تجربة فحص تفريغ بطارية بسرعة ،اختبار السعة المتبقية لبطارية، فحص وحدة واحدة، وصيانة البطارية اليومية. يعتمد الآلة على تكنولوجيا متقدمة في مجال التحكم في الشحن والفراغ في الداخل والخارج، وهي مصممة خصيصا لشحن البطارية،التفريغ، اختبارات شحن وتفريغ دورية وفقًا لخصائص شحن وتفريغ بطاريات الحمض الرصاصي والليثيوم. يمكن للمختبر مراقبة جهد البطارية ، تيار التفريغ ،مدة التفريغ، قدرة التفريغ والمعايير الأخرى خلال عملية التفريغ في الوقت الحقيقي ؛الجهاز يتبنى نظام تشغيل متضمن ذكي ويدعم نقل البيانات اللاسلكية لتحقيق شبكة اختبار البطارية، مما يجعل صيانة و إدارة حزمة البطارية أسهل وأكثر علمية ، وبالتالي تمديد عمر خدمة حزمة البطارية.يمكن استخدامه على نطاق واسع في مختلف الصناعات مثل الاتصالات، الطاقة الكهربائية، البرج، مصنعي البطاريات، شركات السيارات الجديدة للطاقة، السكك الحديدية، مترو الأنفاق، البتروكيماويات، الخ مع مزايا سهولة التشغيل والشحن والتشغيل الآمن،إنها أداة اختبار مثالية لاختبار تشغيل نظام التيار المباشر وصيانته.

ميزة المنتج لمعدات اختبار المختبر

• تفريغ المنتج باستخدام المقاوم البوليمري لتكافؤ درجة الحرارة الإيجابية (معامل درجة الحرارة الإيجابية البوليمري) المشار إليه باسم PTC ،الجهاز يمكن أن تلعب دورا وقائية في الدائرة عندما يكون الطفرة الحالية كبيرة جدا، درجة حرارة عالية جدا، مع زيادة التيار (مثل الدائرة المختصرة) وظيفة الحماية الذاتية، زيادة بقيمة مقاومة زيادة التيار بشكل حاد،لتقييد التيار لتجنب تلف المكونات في الدائرةعندما يتم إزالة العيب ، فإن درجة حرارة جهاز PTC تنخفض تلقائيًا وتعود إلى حالة مقاومة منخفضة ، مع عامل سلامة مرتفع ،تجنب ظاهرة الحرارة الحمراء وقوة التكيف مع البيئة، مما يجعل عملية اختبار الإفراز بأكملها أكثر أمانًا واستقرارًا.
• لوح التحكم الرئيسي يتبنى STMicroelectronics CPU عالية الأداء: أداء مستقر، تردد عال، قوي، تصميم مزدوج لـ CPU في عملية التفريغ،وحدة المعالجة المركزية الرئيسية مسؤولة عن تشغيل ومعالجة التعليمات، وحدة المعالجة المركزية الثانوية مسؤولة عن مراقبة الإنذار والتحكم في العملية، عندما يكون هناك حالة طوارئ،وحدة المعالجة المركزية الرئيسية والثانوية سوف وحدة المعالجة المركزية الرئيسية هي المسؤولة عن حساب التعليمات ومعالجة، في حين أن وحدة المعالجة المركزية الثانوية هي المسؤولة عن مراقبة الإنذار والتحكم في العملية. في حالة الطوارئ، وحدة المعالجة المركزية الرئيسية والثانوية سيقفل المخرج في نفس الوقت

الشكل 1 لوحة التحكم المعالج الرسم الفيزيائي

• شاشة لمسة ملونة حقيقية مقاس 7 بوصات: يمكن استخدام شاشة LCD عالية الوضوح مقاس 7 بوصات بدقة 1024 × 800 لعرض الرسوم البيانية والجداول والرسوم البيانية وتقارير البيانات ووثائق المساعدة ، إلخ.لوحة اللمس هي لوحة اللمس عسكرية ذات مستوى متعدد الطبقات المكونة من فيلم مقاوم مع قدرة قوية على مكافحة التدخل، مناسبة بشكل خاص للتداخل الكهرومغناطيسي وتداخلات النبضات العابرة الناتجة عن محطات الطاقة وغرف البطاريات وأجهزة الشحن عالية التردد.يمكن تنفيذ عملية القائمة وتبديل الصفحة مباشرة من خلال الشاشة اللمسيةوكل العملية بسيطة وواضحة
• لديها وظيفة شحن وتفريغ المعلمات المحددة مسبقاً النموذج: ستة نماذج لمعلمات الاختبار المستخدمة عادةً مدمجة ، ويمكن حفظ بيانات النموذج بعد انقطاع الطاقة.بعد تعيين، طالما لا يتم تغيير معاييرها، فإنه دائما فعالة، وتوفير المتاعب من تعيين العديد من المعلمات في كل مرة كنت تشغيل..يمكن البدء في الاختبار مباشرة بعد تشغيل الكهرباء. ليس هناك حاجة إلى تعيين المعلمات بشكل متكرر. يتم بالفعل بدء الاختبار بمفتاح واحد ، مما يجعل الاختبار بسيطًا وفعالًا.
• تتبنى وحدة مراقبة الوحدة نقل لاسلكي LORO + RS485 سلكي: متوافق مع مراقبة مستوى الجهد 2V / 4V / 6V / 12V أربعة وحدات. ومصدر الطاقة المدمج ، دون مصدر الطاقة الخارجي.يمكن لكل وحدة لاسلكية مراقبة 12 بطارية في نفس الوقت، وهو أسهل من وضع الاتصال التقليدي حيث تراقب كل وحدة فقط 4/6 من الجهد الفردي.هناك طريقتان للاتصال، اللاسلكية والسلكية، والتي يمكن تشغيلها وفقا للوضع الحالي (ملاحظة: وحدة مراقبة واحدة اختيارية)
• تم تجهيز برنامج تحليل بيانات محطة الكمبيوتر المهنية وإدارة: يمكن أن تنفذ التعدين العميق لبيانات الاختبار التي تولدها المعدات ، بما في ذلك منحنى الجهد الواحد ،مجموعة كاملة من منحنيات الجهد، مجموعة كاملة من منحنيات التيار، الرسم البياني شريط واحد، جدول البيانات في الوقت الحقيقي، حماية كلمة المرور من برنامج الكمبيوتر العلوي، اختتام التجريب ووظائف أخرى،ويمكن أن تولد تلقائيًا تقارير تنسيق وثيقة Excel / Word وفقًا لمتطلباتها وتطبعها وتخزينها.
• وظيفة تخزين البيانات والنسخ الاحتياطية القوية والمريحة: يتم بناء مساحة تخزين البيانات 8GB ، والتي يمكن أن تخزن أكثر من 1000 مجموعة من بيانات الشحن والفراغ ،ويدعم وظائف مثل عرض، تحليل وحذف البيانات التاريخية.والتي يمكنها نقل بيانات عملية الاختبار إلى قرص فلاش USB بعد إدخالها في منفذ USB للجهاز، ومن ثم تأخذ قرص فلاش USB إلى الكمبيوتر لتحليل البيانات وإدارة النسخ الاحتياطي للبيانات من خلال برنامج الكمبيوتر العلوي.
• عرض منحنى البيانات التاريخية: من خلال وظيفة منحنى البيانات التاريخية في واجهة إدارة البيانات، يمكنك عرض واستفسار ملفات البيانات المدمجة في شكل الرسوم البيانية والبيانات المذبذبة.وكذلك تكبير، تكبير، والانتقال إلى اليسار واليمين من الرسوم المذبذبة من زوايا متعددة

• يمكن تعيين مجموعة متنوعة من ظروف إنهاء التفريغ في الاختبار ، بما في ذلك قدرة التفريغ ، ومدة التفريغ ، والجهد المنخفض المفرد ، والجهد المنخفض للمجموعة بأكملها. بعد استيفاء أي شرط اختبار ،سيتم إيقاف التفريغ تلقائيًا، فضلا عن ارتفاع في الجهد ، والتيار ، وارتفاع درجة الحرارة ، وتخزين البيانات غير الطبيعي ، والاتصال العكسي لمحطات اختبار الجهد وغيرها من شاشات إنذار أخطاء الاختبار.
• يمكن تعيين مجموعة متنوعة من ظروف إنهاء شحن الاختبار، بما في ذلك قدرة التفريغ، ومدة الشحن، والحد الأعلى من الجهد المنخفض الفردي، والحد الأعلى من الجهد المجموعي بأكمله.سيتم إيقاف الشحن تلقائيًا عند استيفاء أي من ظروف الاختبار.
• لديه وظيفة التفعيل والإصلاح: يمكن أن تقوم الحزمة بتفعيل المادة الفعالة من التشويش الإلكترودي السلبي من خلال وظيفة التفعيل ، وتدوير الشحن والفراغ ،تقليل انخفاض القدرةو تحسين عمر البطارية
• وظيفة المعايرة الذاتية: يتم تجهيز الجهاز بوظيفة تصحيح المعايرة للجهد والتيار ، والتي يمكن أن تعيين نتائج القياس في الموقع.يمكن أن يتم معايرة خطأ القياس وتصحيحه بشكل متكرر لضمان دقة القياسهذه الوظيفة مناسبة بشكل خاص للاستخدام عندما يكون هناك شرط للتناسق بين قراءات الأجهزة وأجهزة الميدان.
• واجهة المراقبة الموحدة للمعدة تدعم عرض بيانات الجهد الفردي بطرق متعددة: يتم جمع جهد البطارية الفردية في الوقت الحقيقي وعرضها بطريقتين ، وهي:الرسم البياني/ الجدول، من أجل سهولة التقييم والتحليل ، ومن أجل سهولة عرض حالة فولتاج البطارية بشكل بديهي.

المعايير التقنية لمعدات اختبار المختبر

100V50A - معالج شحن وتفريغ البطارية.
