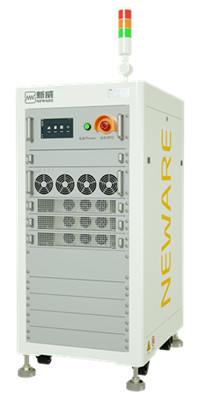

100 فولت 50A وحدة البطارية و PACK نظام التفتيش معدات اختبار المختبر

100 فولت، 50A وحدة البطارية ونظام فحص PACK

وصف المنتج لمعدات اختبار المختبر:

1اختبار محاكاة بطارية الطاقة، اختبار مضاعف.

2اختبار عمر الدورة.

3اختبار الطاقة والقدرة والطاقة.

4، التجميع الافتراضي لبطاريات الطاقة: تركيب منحنى الشحن والتفريغ ، اختبار وتقييم اتساق البطارية.

5اختبار القدرة على شحن وتفريغ المضاعفات العالية.

6اختبار وحدة بطارية الطاقة و بطارية تخزين الطاقة: فولتاج خلية واحدة، مراقبة درجة حرارة خلية واحدة (أجهزة الجهد العالي).

الخصائص الوظيفية (تتطلب بعض الوظائف تخصيصها):

1منصة اختبار شحن / تفريغ عالية الأداء تم تطويرها خصيصًا لوحدات البطارية عالية الكثافة (حزم).

2، باستخدام تصميم وحدات عزل AC/DC و DC/DC عالية التردد في مرحلتين ، جنبا إلى جنب مع الانجراف منخفض درجة الحرارة ، عالية الأداء متعددة القنوات 24 بت ADC الشريحة التحويل التناظرية إلى الرقمية ،دقة الحالة الثابتة أعلى من المعدات التقليدية.

3كثافة الطاقة العالية للنظام، مع تكامل متعدد القنوات ووظيفة استرداد الطاقة.

4، HMI التشغيل، واحد المفتاح الذكي معايرة تلقائية.

5، قابلية التكيف متعددة BMS ، دعم الشحن / تفريغ نفس / منفذ مختلف ، دعم رلاي / MOS مخطط BMS ؛ دعم CAN المستقل و RS485 تمديد الاتصالات ؛ دعم وظيفة تكوين DBC.

6التحكم عن بعد في الكمبيوتر العلوي عن طريق Ethernet ، الاتصال بالتوازي للقنوات ، دعم لمحاكاة النبضات وحالة العمل.

7، تصميم واجهة الإنسان والآلة، وظائف النظام بسيطة وسهلة التشغيل؛ دعم عدد من الإعدادات المخصصة؛ مجهزة بخدمة تذكير تلقائي للمعايرة العادية.

وصف النظام لمعدات اختبار المختبر

نظام اختبار CE-6000 Module&PACK هو معدات شحن / تفريغ عالية الدقة تم تطويرها لاختبار بطارية عالية الطاقة ، مع سرعة استجابة ديناميكية عالية ، ودقة مستقرة عالية ،تكوين مرن لعدة قنوات، وما إلى ذلك يدعم اختبار النبضات واختبار عمر الدورة واختبار محاكاة حالة العمل.والتي يمكن أن توفر كمية كبيرة من الطاقة الكهربائية المستهلكة أثناء عملية الشحن والتفريغ: يتبنى طوبولوجيا تحويل التيار المباشر عالي التردد ثنائية الاتجاه ، جنبا إلى جنب مع رقاقة تحويل AD متعددة القنوات ذات الأداء العالي ،مع دقة أخذ عينات أعلى من معدات النطاق الواحد التقليدية.

وحدة AC-DC ثلاثية المراحل

• التصميم الخالي من الصفر ثلاثي المراحل: يتم اعتماد التصميم المتقدم الخالي من الصفر ثلاثي المراحل.والجهد الحافلة مستقرة من خلال نضج وموثوق بها ثلاثي المراحل الجسر PFC الدائرة لتلبية الطلب على الاستجابة السريعة;
• طاقة عالية وهارمونية منخفضة: عامل طاقة ثنائي الاتجاه > 0.99، التيار الهارموني المنخفض < 5٪ ، تتكيف مع شبكات الطاقة القاسية المختلفة ، ويتم توصيل المحول بشكل موثوق بالشبكة.
• تصميم المفتاح الناعم: جنبا إلى جنب مع تصميم المفتاح الناعم الناضج والممتاز ، ويحقق عزل تردد عالي ثنائي الاتجاه ، وتدفق الطاقة الثنائي الاتجاه ، وكفاءة عالية وحفظ الطاقة ،و كثافة طاقة عالية;
• التوافق القوي: التوافق الكهرومغناطيسي الممتاز ، وحدات أكثر موثوقية وكفاءة.

وحدة DC-DC ثنائية الاتجاه

• تبني دائرة BUCK-BOOST: تبني دائرة BUCK-BOOST فعالة وموثوقة لتحقيق استجابة سريعة للشحن والتفريغ.
• تصميم مرشح LCL عالي الأداء: يجمع بينه مع دائرة مرشح LCL عالية الأداء ، وانخفاض التموج ، ودقة عالية ، التحكم المستقل لكل قناة ، الاتصال المتوازي بين القناة / الوحدة الداعمة.
• الوفاء بمتطلبات الاختبار المختلفة: الطوبولوجيا تدعم التحويل المرن،ويمكن توسيعها لتكون متوافقة مع منافذ شحن وتفريغ مختلفة وصفر تفريغ الضغط السلبي لتلبية متطلبات اختبار البطارية المختلفة.

قائمة لوازم المعدات

إدارة البيانات وتحليلها

متطلبات تكوين نظام الحاسوب العلوي

صيانة المعداتمن معدات اختبار المختبر
