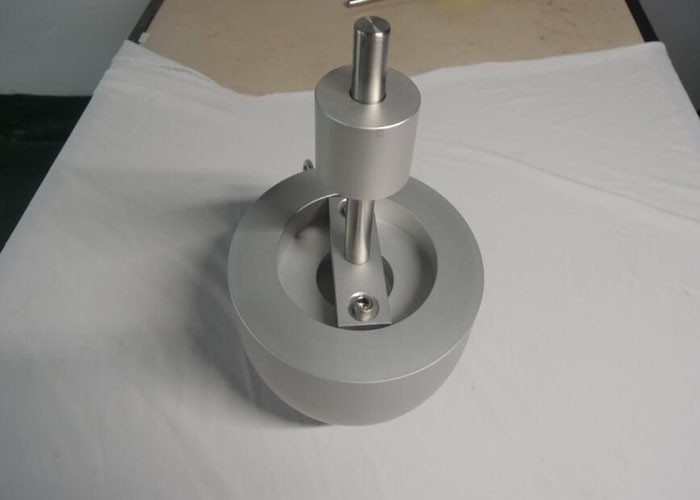

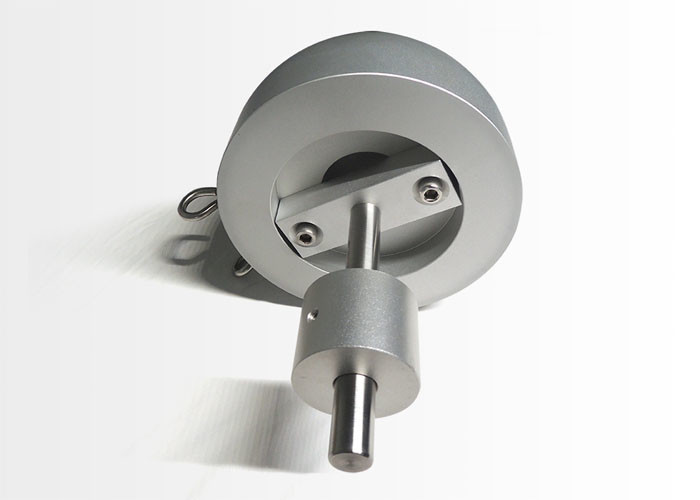

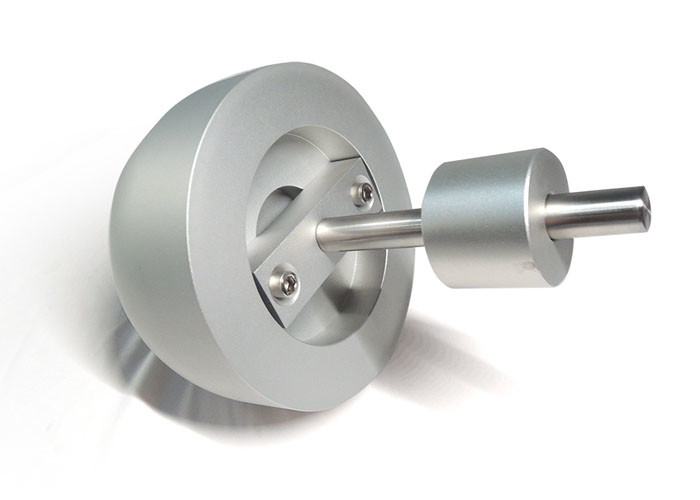

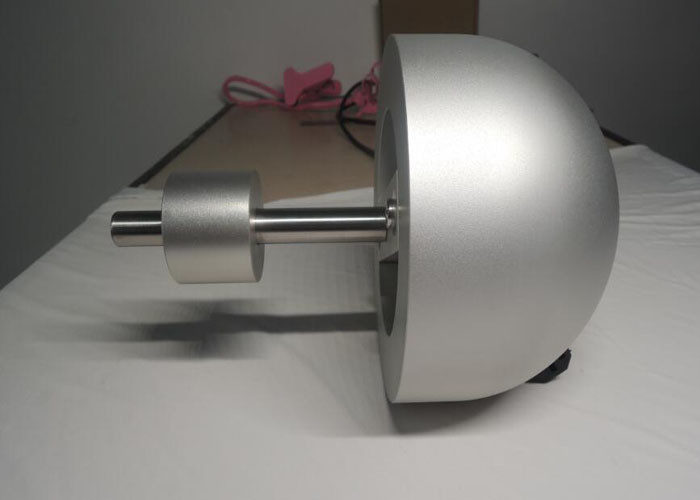

ISO 8124-4 سبيكة الألومنيوم رأس تأثير من عناصر التأرجح دون مقياس تسريع

ISO 8124-4 رأس الأثر من عناصر التأرجح (بدون مقياس تسريع)

معلومات عن المنتج

كتلة الاختبار، تتكون من كرة من الألومنيوم أو نصف كرة بقطر 80 ملم ± 3 ملم، وكتلة إجمالية
(بما في ذلك مقياس التسارع) من 4,6 كجم ± 0,05 كجم.
يجب أن يكون مقياس التسارع متجانسًا وخاليًا من الفراغات. يجب أن تكون الكابلات المتصلة بمقياس التسارع
يجب وضعها بحيث يتم تقليل التأثير على كتلة الكتلة

معيار الاختبار
ISO8124-4 6.4.1

الإجراء

تجميع وتثبيت عنصر الدوامة الذي سيتم اختباره وفقا لتعليمات الشركة المصنعة.
تعليق المأرجحة مع وسائل التعليق التي تم توفيرها مع المأرجحة وعلى أقصى
إذا كان الحبال أو الكابلات هي وسيلة التعليق، قد تحتاج إلى تمديد في
من أجل السماح بتحرك سلس عندما يتم إطلاق العدو أثناء الاختبار. إذا لزم الأمر ، قم بتطبيق حمولة ، على سبيل المثال ،
5 كجم إلى نهاية كل حبل أو كابل وتتركه لمدة 6 ساعات أو حتى يتم تسوية الحبال أو الكابلات.
يتم ضبط جميع أجزاء التركيب بحيث تكون سلاسل التعليق للكتلة الاختبارية متوازية مع معدل
تعليق لعنصر التأرجح.
تعليق وتعديل كتلة الاختبار بحيث نقطة اتصال عنصر التأرجح ومركز الاختبار
تكون الكتلة في نفس المستوى الأفقي مثل مركز ثقل الكتلة المختبرة. تأكد من أن السلاسل للاختبار
أن الكتلة لا تكون مشوهة وأن كتلة الاختبار معلقة في خط عمودي.
وضع علامة مؤشر على جانب عناصر التأرجح التي تدعمها السلاسل والحبال والكابلات أو غيرها
العناصر المعلقة غير الصلبة. علامة المؤشر يمكن أن تكون على أي جزء من العنصر المعلوق
مباشرة تحت نقطة المحور في وضعية الراحة المتدلية.
يجب أن تكون عناصر التأرجح التي تدعمها السلاسل والحبال والكابلات أو غيرها من عناصر التعليق غير الصلبة
ارتفعت على طول قوس السفر حتى عرض الجانبي للخط المستقيم من خلال نقطة المحور والمؤشر
تشكل العلامة زاوية 60 درجة ± 1 درجة مع الرأسية. بمجرد رفع العنصر المعلوق إلى وضع الاختبار،
سيتم إنتاج بعض الانحناء في عناصر تعليق. ضبط وضع عضو معلق إلى
تحديد هذا الانحناء الذي يوفر مسار مستقرة.
