ISO 4210 دراجة إطار اختبار التعب الديناميكي عمودي

مكان المنشأ الصين
اسم العلامة التجارية SKYLINE
إصدار الشهادات CE , Calibration Certificate
رقم الموديل SL-BT91
الحد الأدنى لكمية 1 وحدة
الأسعار negotiated
تفاصيل التغليف علبة من الخشب المقاوم
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 10 وحدة / شهر
تفاصيل المنتج
أقصى تردد للجهاز: التحكم الآلي بالكمبيوتر ، مع الإزاحة والقوة والوقت وطرق التحكم الأخرى قدرة الاستشعار: مستشعر نوع القرص 5000N * 1 قطعة
دقة عنصر التحميل: 1/10000 اسطوانة كهربائية: أجهزة التحكم في الاسطوانة الكهربائية
السكتة الدماغية النزوح: 150 مم (± 75 مم) عدد الاختبارات: 0-999999 تم تعيينه بشكل تعسفي
طريقة التحكم: القوة الكاملة للتحكم في الحلقة المغلقة برنامج التحكم: برنامج خاص مطور ذاتيًا
طريقة العرض: مراقبة الكمبيوتر ومراقبته الحصول على البيانات: بطاقة اقتناء عالية السرعة
تردد اكتساب القوة: ＞ 200 كيلو هرتز قوة شكل الموجة: موجة الجانب السيني
توقف تلقائي: توقف تلقائي عندما لا تصل القوة إلى الإعداد ، توقف تلقائي عند تلف قطعة الاختبار تنسيق طباعة التقرير: نتائج اختبار الادخار الذاتي لعمل التقارير
تثبيت إختبار: 1 مجموعة الوزن: 400 كجم
إمدادات الطاقة: تيار متردد 220 فولت ، 15 أمبير البعد: مقعد الاختبار: 2400 * 820 * 900 مم خزانة التحكم: 600 * 600 * 1830 مم (L * W * H)
إبراز:

جهاز اختبار التعب الديناميكي ISO 4210

,

جهاز اختبار التعب الديناميكي العمودي

,

جهاز اختبار التعب الديناميكي ISO 4210
وصف المنتج

ISO 4210 دراجة الإطار الرأسي اختبار التعب الديناميكي

اختبار التعب الديناميكي العمودي بإطار دراجة



تطبيق اختبار التعب الديناميكي العمودي بإطار دراجة

تقوم هذه الآلة الخاصة بإطارات الدراجات بإجراء اختبار التعب.يمكنه اختبار اختبار إجهاد دواسة إطار الدراجة EN 15194 للدراجة الكهربائية ، ISO4210-6.4.4 جميع أنماط الإطار لمواصفات الاختبار هذه.


مبادئ الاختبار

وفقًا للمعيار: دراجة كهربائية EN 15194 ، ISO4210 ، EN14781 رودستر ، دراجة جبلية EN14766 ، سيارة المدينة EN14764.صممه CNS ، JIS ، DIN ، NF ، ISO ، CPSC ، CSA ، AS ، BS تسعة بلدان اختبار المعايير.



طريقة اختبار

1 ثبت الإطار على آلة الاختبار وفقًا للطريقة القياسية ، ويمكن ضبط موضع الشوكة يدويًا ليناسب حجم الإطار.

2 قم بتثبيت سائق السيارة والشوكة على محور الأسطوانة ، وقم بإصلاح الخطاف الخلفي على المحور الخلفي ، وقم بقفل كتلة تثبيت المحور الخلفي.

3 قم بتوصيل مجموعة تركيبات تحميل القوة العمودية للإطار بآلة الاختبار وفقًا للطريقة القياسية ، يمكن ضبط ارتفاع حزمة التحميل يدويًا ليناسب ارتفاع الإطار.

4 اضبط قيمة قوة الاختبار وعدد المرات المطلوبة للاختبار على الكمبيوتر.

5. اضبط الحد الأقصى للتشوه المسموح به للإطار ، وسوف تتوقف الآلة تلقائيًا عن الاختبار بعد تجاوز بعض التشوه.

6. ابدأ برنامج الاختبار لبدء الاختبار ، ويصل الاختبار إلى العدد المحدد من المرات أو تلف قطعة الاختبار ، ويوقف الاختبار تلقائيًا ويحتفظ بنتائج الاختبار.



دورة اختبار إجهاد الإطار الأفقي وقيمة القوة

نوع الدراجة دراجات المدينة دراجات الأطفال دراجات جبلية سباق

قيمة القوة إلى الأمام

و / ن

 450 450 1200 600
قيمة القوة الخلفية F / N 450 450 600 600
دورة فترة الاختبار 100000 100000 50000 100000

المعايير الفنية

أقصى تردد للجهاز 5 هرتز
قدرة الاستشعار مستشعر نوع القرص 5000N * 1 قطعة
دقة عنصر التحميل 1/10000
اسطوانة كهربائية أجهزة التحكم في الاسطوانة الكهربائية
السكتة الدماغية النزوح 150 مم (± 75 مم)
عدد الاختبارات 0-999999 تم تعيينه بشكل تعسفي
طريقة التحكم القوة الكاملة للتحكم في الحلقة المغلقة
أقصى تردد للجهاز التحكم الآلي بالكمبيوتر ، مع الإزاحة والقوة والوقت وطرق التحكم الأخرى
برنامج التحكم برنامج خاص مطور ذاتيًا
طريقة العرض مراقبة الكمبيوتر ومراقبته
الحصول على البيانات بطاقة اقتناء عالية السرعة
تردد اكتساب القوة ＞ 200 كيلو هرتز
قوة شكل الموجة موجة جيبية
توقف تلقائي توقف تلقائي عندما لا تصل القوة إلى الإعداد ، توقف تلقائي عند تلف قطعة الاختبار
تنسيق طباعة التقرير نتائج اختبار الادخار الذاتي لعمل التقارير

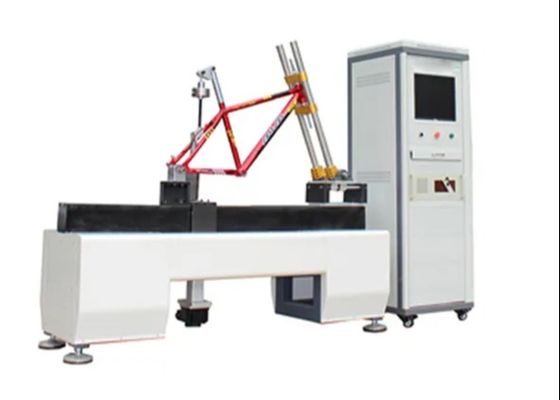

مخططات وصور المعدات

ISO 4210 دراجة إطار اختبار التعب الديناميكي عمودي
