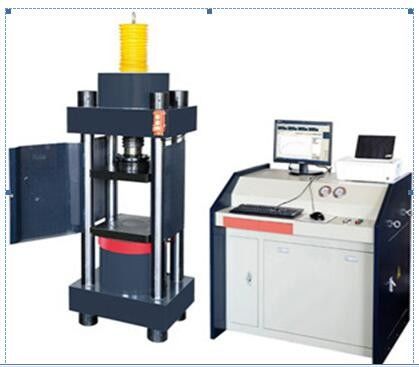

آلة اختبار الضغط التلقائي مع صمام مضاعفات عالية الدقة الرقمية
مقدمة المنتج
يعتمد نظام القياس والتحكم صمام مؤازر رقمي عالي الدقة ، مع وظيفة التحكم بالقوة المغلقة ، يمكن أن يحقق تحميلًا متساويًا لمعدل التحميل أو تحميلًا متساويًا لمعدل الإجهاد ، ودقة تحكم عالية ، وموثوقية جيدة ، واستخدام الكمبيوتر الصغير لتحقيق القياس الإلكتروني ، اختبار قوة الضغط التلقائي ، وتقارير الحساب والطباعة التلقائي ، وتستخدم على نطاق واسع في صناعة البناء وحدات الاختبار.
نظام الهيدروليكي
يتم نقل الزيت الهيدروليكي في الخزان عبر المضخة ذات الضغط العالي في الدائرة ، من خلال الصمام أحادي الاتجاه ، وفلتر الزيت عالي الضغط ، ومجموعة الصمامات التفاضلية للضغط ، والصمامات المؤازرة ، في الاسطوانة. يرسل الكمبيوتر إشارة التحكم إلى صمام المؤازرة ، ويتحكم في فتح واتجاه صمام المؤازرة ، وبالتالي التحكم في تدفق أسطوانة الزيت وتحقيق التحكم في قوة الاختبار Isokinetic.
نظام قياس القوة
استخدام مكبرات الصوت عالية الدقة ومحول A / D ، العملية برمتها ، تحميل العرض في الوقت الحقيقي ، الذروة ، سرعة التحميل والقوة ؛ ل
PID استراتيجية التحكم في حلقة مغلقة لتحقيق تحميل ثابت السرعة ، في الوقت الحقيقي تحميل عرض curvel
توقيت الفاصل التلقائي والاختبار المستمر.
التحقيق ، نتائج اختبار الطباعة مرنة ومريحة.
جهاز حماية السلامة
عندما تتجاوز قوة الاختبار أقصى قوة اختبار تصل إلى 3٪ ، حماية ضد الحمل الزائد ، يتم إيقاف تشغيل محرك المضخة.
مواصفات الأداء الرئيسية
| ماكس اختبار القوة (kn) | 2000 |
| قياس مدى قوة الاختبار | 5٪ -100٪ |
| خطأ نسبي في اختبار قوة الإشارة | ± 1 ٪ من القيمة المشار إليها |
| تباعد العلوي والسفلي الصوانى (مم) | 330 |
| مكبس ضربة (مم) | 100 |
| تباعد العمود (مم) | 370 |
| حجم لوحة الضغط (مم) | 370 * 370 |
| بعد المحرك الرئيسي (مم) | 1100 * 900 * 1800 |
| مصدر النفط البعد الخارجي (مم) | 1100 * 750 * 1000 |
| قوة المحرك (KW) | 2 |
| الوزن الكلي (كلغ) | 1600 |
قائمة التكوين مصنع القياسية
| اسم | رقم | ملاحظات |
| آلة اختبار المضيف | وحدة واحدة | --- |
| مصدر النفط وحدة التحكم | وحدة واحدة | بما في ذلك المحرك ، ضخ النفط ، صمام مضاعفات |
| الحاسوب | وحدة واحدة | لينوفو العلامة التجارية آلة |
| نظام القياس والتحكم | وحدة واحدة | |
| تحويل الضغط | واحد | اختبار الفضاء الصين الكهربائية |
| نظام التحكم الكهربائي | مجموعات واحدة | |
| لوحة الضغط العلوي والسفلي | مجموعات واحدة | |
| لوحة الضغط العلوي والسفلي | مجموعات واحدة | |
| طابعة واحدة وحدة نوع النافثة للحبر | | |
