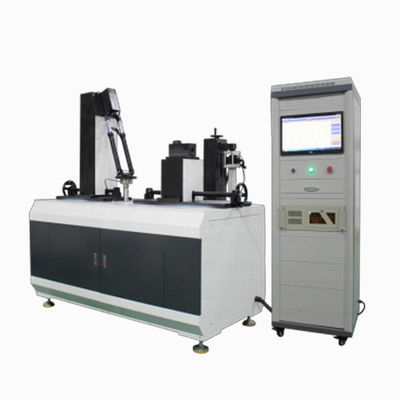

دراجة / شوكة الانحناء والتعب والصدمات الخلفية EN قياسي
| MOQ: | 1 وحدة |
| السعر: | negotiated |
| standard packaging: | علبة من الخشب المقاوم |
| payment method: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| Supply Capacity: | 10 وحدة / شهر |
اختبار تعب ثقيل,اختبار تعب ثنائي لفورك الدراجة
,Bicycle Fork Bending Fatigue Tester
اختبار تعب الدراجة / اختبار تأثير الدراجة
EN اختبار الإرهاق للدراجة / اختبار تأثيرات الدراجة
مبادئ الاختبار
تحميل ديناميكي دوري متناوب كامل Fo ، في مستوى العجلة وعلى رأس محور الشوكة ،تم تطبيقها على جهاز حمل الحمولة التي تدور على محور مفصل الشوكةدورة الاختبار هي 100000 دورة وتظهر قيم قوة الاختبار في الجدول 9.2014، 4.5.
إذا تجاوز الحد الأقصى للتحرّك في نقطة التطبيق 20٪ للشوكات الصلبة (40٪ للشوكات الصدمة) ، يتم إنهاء الاختبار (انظر ISO 4210-3:2014، 4.6)
بعد 100000 تشغيل، توقف الاختبار وفحص العينة بعناية بحثاً عن الشقوق. إذا تم العثور على الشقوق، قم بإنهاء الاختبار.
إذا لم يتم تحريك العينة بعد 100000 مرة كما هو موضح أعلاه، وعلاوة على ذلك، لا توجد أي شقوق في العينة، استمر في اختبار الاصطدام كما هو موضح في نقطة 5.4.1 (انظر الجدول 7 عن ارتفاع الهبوط) بعد أن تستقر مطرقة الصدمة على الدوار ، قم بقياس تشوه الانتقال وفحص العينة بعناية بحثًا عن الشقوق.
1جهاز تحمل القوة مثبت على المحور
2دعم صلب مع تجميع الشوكة
قيمة القوة المطبقة
| نوع الدراجة | دراجات المدينة | دراجات الأطفال | الدراجات الجبلية | السباقات |
| قيمة القوة F/N | ± 450 | ± 450 | ±650 | ±620 |
المعلمات التقنية
| الحد الأقصى للتردد للآلة | 0-5 هرتز |
| قدرة جهاز الاستشعار | أجهزة استشعار نوع القرص 5000N * 1 قطعة |
| دقة عنصر الحمل | 1/10000 |
| أسطوانة كهربائية | التحكم بالأسطوانة الكهربائية |
| ضربة النقل | 150mm ((± 75mm) |
| عدد الاختبارات | 0-999999 تم تعيينها بشكل تعسفي |
| طريقة التحكم | تحكم القوة في الحلقة المغلقة بالكامل |
| الحد الأقصى للتردد للآلة | التحكم الآلي بالكمبيوتر، مع تحريك، قوة، وقت وأساليب التحكم الأخرى |
| برنامج التحكم | برامج خاصة تم تطويرها بنفسك |
| طريقة العرض | أجهزة التحكم في الكمبيوتر والمراقبة |
| جمع البيانات | بطاقة الاستحواذ عالية السرعة |
| تردد اكتساب القوة | > 200 كيلو هرتز |
| شكل موجة القوة | موجة الجانب السيني |
| التوقف التلقائي | التوقف التلقائي عندما لا تصل القوة إلى الإعداد، التوقف التلقائي عندما تتلف قطعة الاختبار |
| شكل طباعة التقرير | نتائج الاختبار الخاصة بالحفاظ على نفسها لصنع التقارير |
| إطار مصباح التعب | 1 مجموعة |
| الوزن | 160 كجم |
| إمدادات الطاقة | AC220V، 15A |
| البعد | مقعد الاختبار:1950*450*900mm خزانة التحكم: 600*600*1830mm (L*W*H) |
