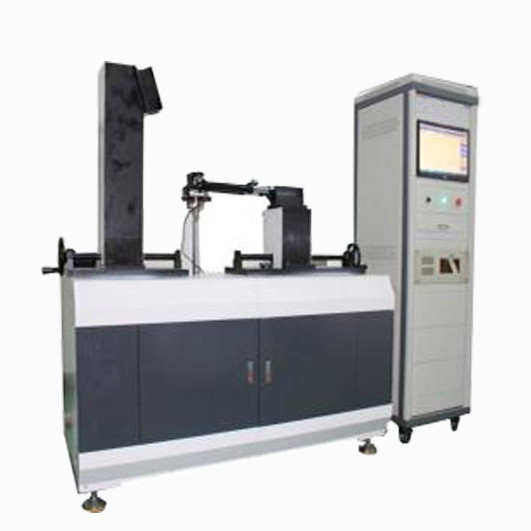

دراجة / شوكة الانحناء والتعب والصدمات الخلفية EN قياسي

مكان المنشأ الصين
اسم العلامة التجارية SKYLINE
إصدار الشهادات CE , Calibration Certificate
رقم الموديل SL-BT97
الحد الأدنى لكمية 1 وحدة
الأسعار negotiated
تفاصيل التغليف علبة من الخشب المقاوم
شروط الدفع L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 10 وحدة / شهر
تفاصيل المنتج
الوزن: 160 كجم إمدادات الطاقة: تيار متردد 220 فولت ، 15 أمبير
البعد: مقعد الاختبار: 1950 * 450 * 900 مم إطار التعب لاعبا اساسيا: 1 مجموعة
أقصى تردد للجهاز: التحكم الآلي بالكمبيوتر ، مع الإزاحة والقوة والوقت وطرق التحكم الأخرى قدرة الاستشعار: مستشعر نوع القرص 5000N * 1 قطعة
دقة عنصر التحميل: 1/10000 اسطوانة كهربائية: أجهزة التحكم في الاسطوانة الكهربائية
السكتة الدماغية النزوح: 150 مم (± 75 مم) عدد الاختبارات: 0-999999 تم تعيينه بشكل تعسفي
طريقة التحكم: القوة الكاملة للتحكم في الحلقة المغلقة برنامج التحكم: برنامج خاص مطور ذاتيًا
طريقة العرض: مراقبة الكمبيوتر ومراقبته الحصول على البيانات: بطاقة اقتناء عالية السرعة
تردد اكتساب القوة: ＞ 200 كيلو هرتز قوة شكل الموجة: موجة الجانب السيني
توقف تلقائي: توقف تلقائي عندما لا تصل القوة إلى الإعداد ، توقف تلقائي عند تلف قطعة الاختبار تنسيق طباعة التقرير: نتائج اختبار الادخار الذاتي لعمل التقارير
إبراز:

دراجة شوكة الانحناء اختبار التعب

,

دراجة شوكة الانحناء اختبار التعب
وصف المنتج

دراجة / دراجة شوكة الانحناء اختبار التعب واختبار الأثر للخلف

EN قياسي للدراجات / شوكة الدراجة ، جهاز اختبار إجهاد الانحناء واختبار التأثير الخلفي



مبادئ الاختبار



تم تطبيق الحمل الديناميكي الدوري المتناوب الكامل ، في مستوى العجلة والعمودي على محور الرافعة الشوكية ، على جهاز حمل الأحمال الذي يدور على محور مفصل الشوكة.تبلغ دورة الاختبار 100000 دورة وقيم قوة الاختبار موضحة في الجدول 9. ويوصف الحد الأقصى لتردد الاختبار في ISO 4210-3: 2014 ، 4.5.

إذا تجاوز الحد الأقصى للإزاحة عند نقطة التطبيق 20٪ للشوكات الصلبة (40٪ للشوكات الصدمية) ، يتم إنهاء الاختبار.(انظر ISO 4210-3: 2014 ، 4.6)

بعد 100000 دورة ، أوقف الاختبار وافحص العينة بعناية بحثًا عن الشقوق.إذا تم العثور على تشققات ، قم بإنهاء الاختبار.

إذا لم يتم إزاحة العينة كما هو موضح أعلاه ، بعد 100000 دورة ، علاوة على ذلك ، لا توجد شقوق في العينة ، تابع اختبار التأثير كما هو موضح في 5.4.1 (انظر الجدول 7 لارتفاع الهبوط).بعد أن تستقر مطرقة الصدم على الأسطوانة ، قم بقياس تشوه الإزاحة وفحص العينة بعناية بحثًا عن الشقوق.

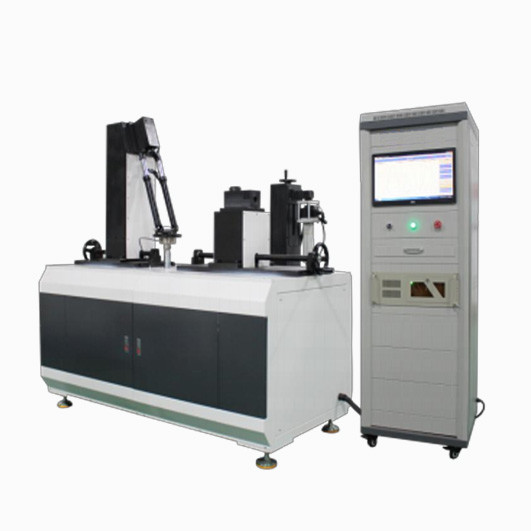

دراجة / شوكة الانحناء والتعب والصدمات الخلفية EN قياسي

1. جهاز قوة تحمل على المحور

2. دعم جامد مع شوكة التجمع



قيمة القوة المطبقة



نوع الدراجة دراجات المدينة دراجات الأطفال دراجات جبلية سباق
قيمة القوة F / N ± 450 ± 450 ± 650 ± 620





المعايير الفنية



أقصى تردد للجهاز 0-5 هرتز
قدرة الاستشعار مستشعر نوع القرص 5000N * 1 قطعة
دقة عنصر التحميل 1/10000
اسطوانة كهربائية أجهزة التحكم في الاسطوانة الكهربائية
السكتة الدماغية النزوح 150 مم (± 75 مم)
عدد الاختبارات 0-999999 تم تعيينه بشكل تعسفي
طريقة التحكم القوة الكاملة للتحكم في الحلقة المغلقة
أقصى تردد للجهاز التحكم الآلي بالكمبيوتر ، مع الإزاحة والقوة والوقت وطرق التحكم الأخرى
برنامج التحكم برنامج خاص مطور ذاتيًا
طريقة العرض مراقبة الكمبيوتر ومراقبته
الحصول على البيانات بطاقة اقتناء عالية السرعة
تردد اكتساب القوة ＞ 200 كيلو هرتز
قوة شكل الموجة موجة جيبية
توقف تلقائي توقف تلقائي عندما لا تصل القوة إلى الإعداد ، توقف تلقائي عند تلف قطعة الاختبار
تنسيق طباعة التقرير نتائج اختبار الادخار الذاتي لعمل التقارير
إطار التعب لاعبا اساسيا 1 مجموعة
وزن 160 كجم
مزود الطاقة تيار متردد 220 فولت ، 15 أمبير
البعد مقعد الاختبار: 1950 * 450 * 900 مم خزانة التحكم: 600 * 600 * 1830 مم (L * W * H)
