IEC60695-10-2:2014 مقياس ضغط الكرة / الفولاذ المقاوم للصدأ / 2.4kg

IEC60695-10-2:2014اختبار ضغط الكرة

أوهنظرة:

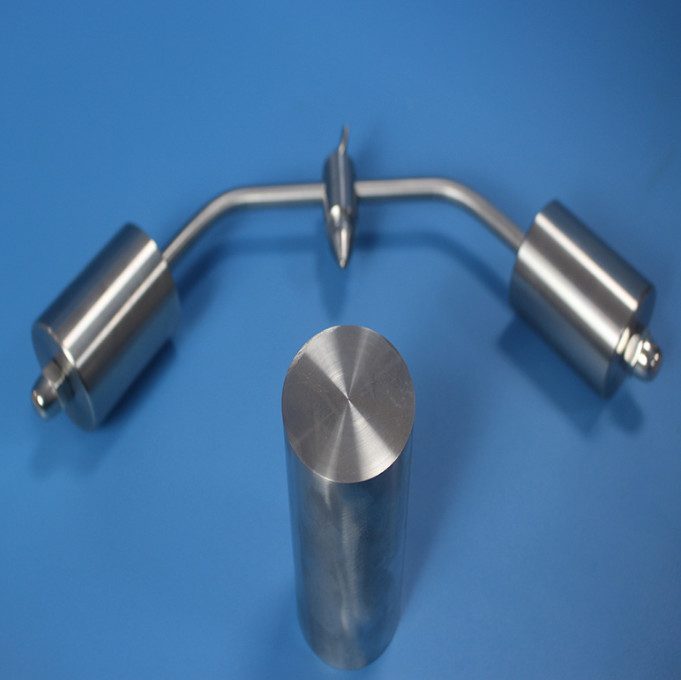

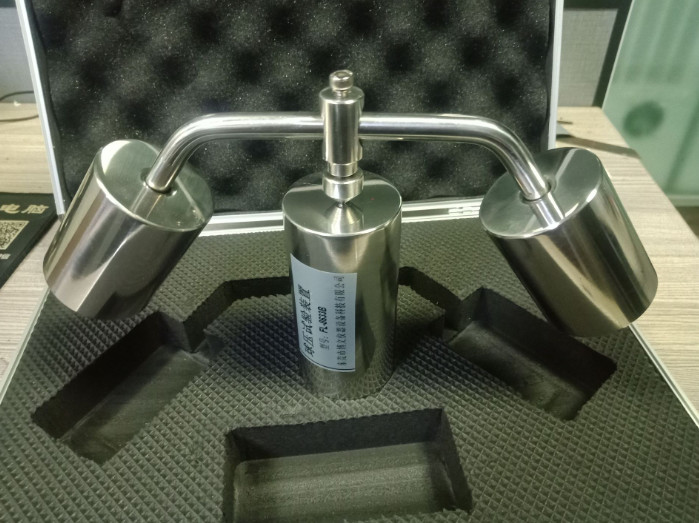

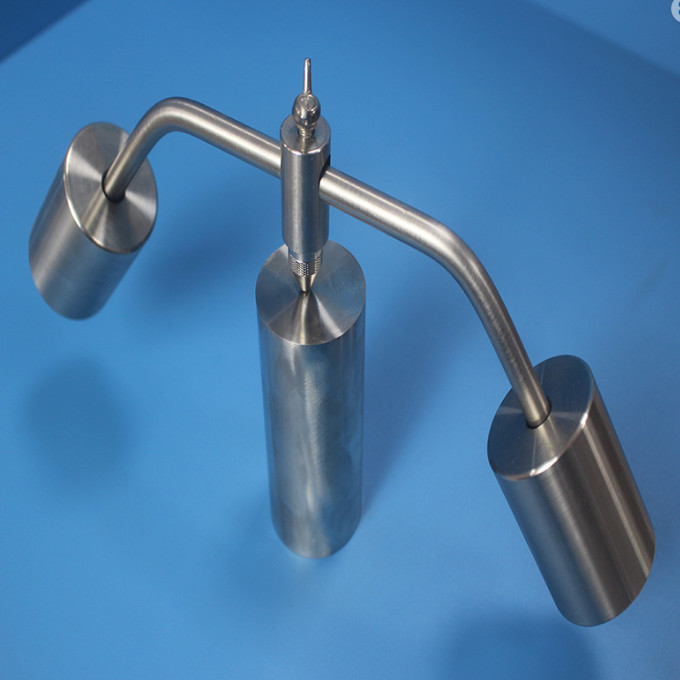

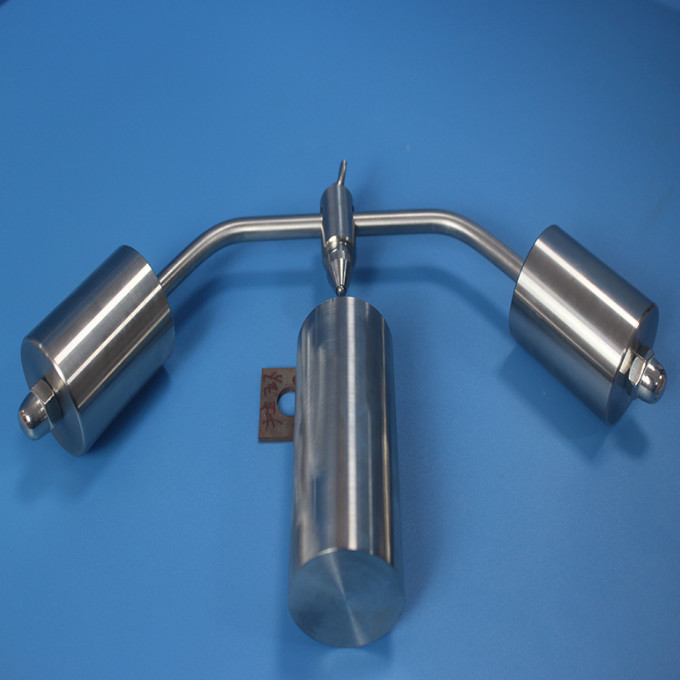

إن الجهاز هو جهاز خاص مصمم ومصنع وفقاً لمتطلبات الأحكام القياسية ذات الصلة للاختبار الضغطي للكرة.الذي يستخدم لاختبار مقاومة الحرارة للمواد غير المعدنيةمناسبة لاختبار مقاومة الحرارة للمعدات الكهربائية ومكوناتها وأجزائها، والمواد العازلة الكهربائية الصلبة غير السيراميكية وغيرها من المواد غير المعدنية.

Tالمعلمات التقنية:

1، الحمل الكروي للرأس: 20N±0.2N

2، كرة فولاذية: فولاذ محامل R2.5mm (قطر: 5mm)

3مادة: 304 الفولاذ المقاوم للصدأ

4درجة حرارة الاختبار: 60°C±2°C

5، الحجم الكلي: 420mm × 150mm × 60mm

6الوزن الصافي: 4.2 كجم

Sتاندارد:

GB4706، GB2099، JG/T3050 "الأنابيب الكهربائية العازلة والملحقات للبناء"، الخ.

معيار IEC60695-10-2:2003 "اختبار الضغط الحراري غير الطبيعي" يحدد مقاومة المواد الحرارية البلاستيكية للتشوه الحراري الناجم عن مشروع اختبار محاكاة الحرارة غير الطبيعي

الرصيدجاللعنة

يتم وضع كرة الضغط على الدعم ، ويتم ضبط وضع جسم الحمل بشكل مناسب وفقًا لتأرجحه ، ثم يتم تشديد جسم الحمل ،يتم وضع كرة الضغط على الدعم مرة أخرى، ويتم ملاحظة حالة التأرجح لتحديد تأثير التعديل.

فقط في حالة التوازن ، يمكن وضع كرة الضغط بسلاسة ، وإلا فإن كرة الضغط سوف تتأرجح بشكل كبير ، إذا تم اكتشافها بواسطة المعدات البصرية ،سيؤثر بشكل خطير على دقة نتائج الاختبار.

طريقة الاختبار:

الغلاف الصلب والإكسسوارات تأخذ ثلاث غلافات بطول 80 ملم، وتقطعه إلى قطعتين على طول محور الغلاف، وتأخذ قطعة واحدة من كل منها كعينة.يمكن تصنيع الملحقات من الملحقات حسب الاقتضاء.

ضع العينة ومحاول المقاومة الحرارية معاً في الفرن بدرجة حرارة 60 درجة مئوية ± 2 درجة مئوية، ووضع العينة على لوحة محاول المقاومة الحرارية،ضع الكائن المخروطي الذي يبلغ قطره 5 ملم في الطرف السفلي من العينة، ويحافظ عليه لمدة ساعة تحت تأثير ضغط 20N (بالنسبة للأكمام ، يجب ضغطها على سطحها المنحني) ، واستخرج العينة بعد الوصول إلى الوقت المحدد.بعد التبريد عند درجة حرارة الغرفة، تحديد قطر التجويف مع عدادة فيرنيير، وقيمتها يجب ألا تكون أكبر من 2 ملم، لتقييم قدرة التشوه الحراري للمنتج المختبر عند درجة الحرارة المحددة

الصيانة

1. R2.5 الكرة الفولاذية تحمل الفولاذ، والانتباه إلى منع الصدأ.

2ابق وجه نهاية الدعم ناعم وسلس.

3لمنع المادة الغريبة من حجب ثقب ثنائي الحرارة

4، لمنع إفساح المسمار الوزن.
